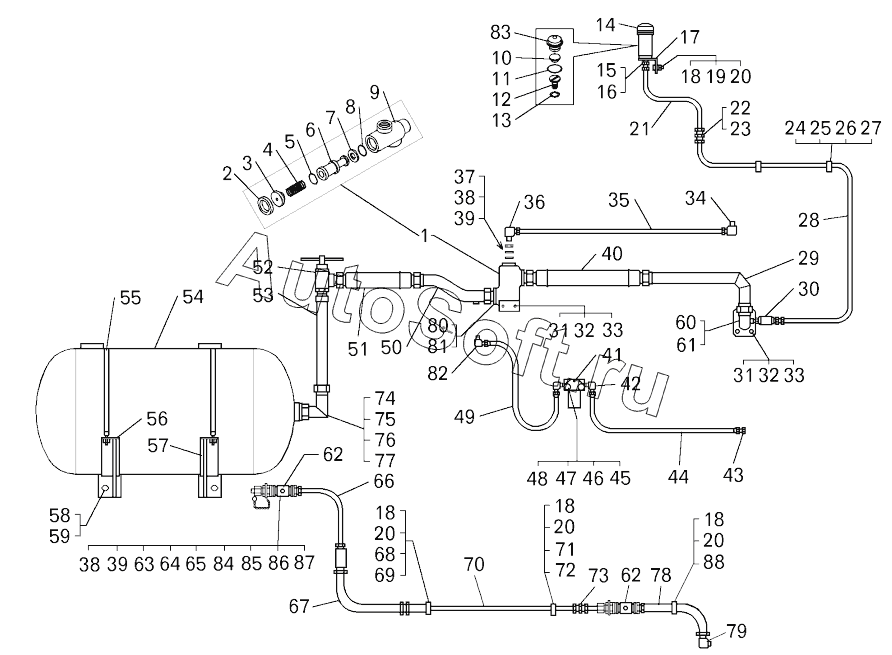

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Система пневмостартерного пуска двигателя на самосвале БелАЗ-7547;The system of the engine pneumatic start-up
56
66
65
64
63
62
62
61
60
59
58
57
67
55
54
53
52
51
50
49
48
47
46
78
88
87
86
85
84
83
82
81
80
79
45
77
76
75
74
73
72
71
70
69
68
12
22
21
20
20
20
20
19
18
18
18
18
17
16
15
14
13
23
11
10
9
8
7
6
5
4
3
2
34
44
43
42
41
40
39
39
38
38
37
36
35
1
33
33
32
32
31
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Клапан пусковой | |
| 2 | 5***8 | Кольцо | |
| 3 | 7***2 | Упор пружины | |
| 4 | 7***4 | Пружина | |
| 5 | 0***2 | Кольцо | |
| 6 | 7***2 | Клапан | |
| 7 | 7***6 | Уплотнитель | |
| 8 | 0***2 | Кольцо | |
| 9 | 7***6 | Корпус | |
| 10 | 4***1 | Сетка | |
| 11 | 0***3 | Кольцо | |
| 12 | 7***6 | Прижим | |
| 13 | 0***3 | Кольцо | |
| 14 | 4***Б | Корпус бачка | |
| 15 | 2***7 | Шайба | |
| 16 | 2***5 | Гайка М12 | |
| 17 | 7***2 | Кронштейн | |
| 18 | 2***8 | Болт | |
| 19 | 2***8 | Гайка | |
| 20 | 2***4 | Шайба | |
| 21 | 7***3 | Трубка | |
| 22 | 7***8 | Наконечник | |
| 23 | 3***1 | Ниппель | |
| 24 | 5***5 | Прокладка | |
| 25 | 2***9 | Болт М8х66 | |
| 26 | 2***5 | Шайба | |
| 27 | 3***2 | Кляммер | |
| 28 | 7***0 | Воздухопровод | |
| 29 | 7***0 | Труба | |
| 30 | 7***0 | Дозатор смазки | |
| 31 | 2***2 | Гайка | |
| 32 | 2***6 | Шайба | |
| 33 | 3***3 | Шпилька | |
| 34 | 3***3 | Угольник | |
| 35 | 7***7 | Воздухопровод | |
| 36 | 4***1 | Угольник | |
| 37 | 3***9 | Гайка | |
| 38 | 3***5 | Шайба защитная | |
| 39 | 0***3 | Кольцо | |
| 40 | 5***3 | Шланг от трубопровода к радиатору | |
| 41 | К***8 | Клапан электромагнитный | |
| 42 | 3***9 | Угольник | |
| 43 | 3***2 | Ниппель | |
| 44 | 7***2 | Воздухопровод | |
| 45 | 2***9 | Болт М8х66 | |
| 46 | 2***0 | Гайка | |
| 47 | 2***5 | Шайба | |
| 48 | 2***5 | Шайба | |
| 49 | 7***1 | Воздухопровод | |
| 50 | 7***0 | Труба | |
| 51 | 7***1 | Рукав высокого давления | |
| 52 | 7***0 | Кран | |
| 53 | 7***0 | Трубопровод | |
| 54 | 7***0 | Баллон воздушный | |
| 55 | 7***0 | Хомут | |
| 56 | 7***1 | Кронштейн | |
| 57 | 7***0 | Кронштейн | |
| 58 | 2***7 | Болт | |
| 59 | 2***2 | Шайба | |
| 60 | 7***0 | Патрубок | |
| 61 | 0***3 | Кольцо | |
| 62 | 7***0 | Клапан обратный | |
| 63 | 3***4 | Гайка | |
| 64 | 7***7 | Приставка | |
| 65 | 4***4 | Штуцер | |
| 66 | 7***8 | Трубка | |
| 67 | 7***4 | Шланг (515Б-3506210-01) | |
| 68 | 5***1 | Прокладка | |
| 69 | 3***7 | Кляммер | |
| 70 | 7***0 | Трубка | |
| 71 | 3***7 | Кляммер | |
| 72 | 5***1 | Прокладка | |
| 73 | 3***7 | Ниппель | |
| 74 | 7***0 | Угольник | |
| 75 | 7***9 | Кольцо защитное | |
| 76 | 0***3 | Кольцо | |
| 77 | 3***0 | Гайка | |
| 78 | 7***0 | Шланг (5336-3506085-01) | |
| 79 | 4***6 | Угольник | |
| 80 | 5***7 | Патрубок | |
| 81 | 0***3 | Кольцо | |
| 82 | 3***5 | Угольник | |
| 83 | 5***4 | Крышка бачка | |
| 84 | 7***0 | Крышка | |
| 85 | 7***0 | Цепочка | |
| 86 | 7***6 | Пластина | |
| 87 | 5***0 | Переходник | |
| 88 | 3***2 | Кляммер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
