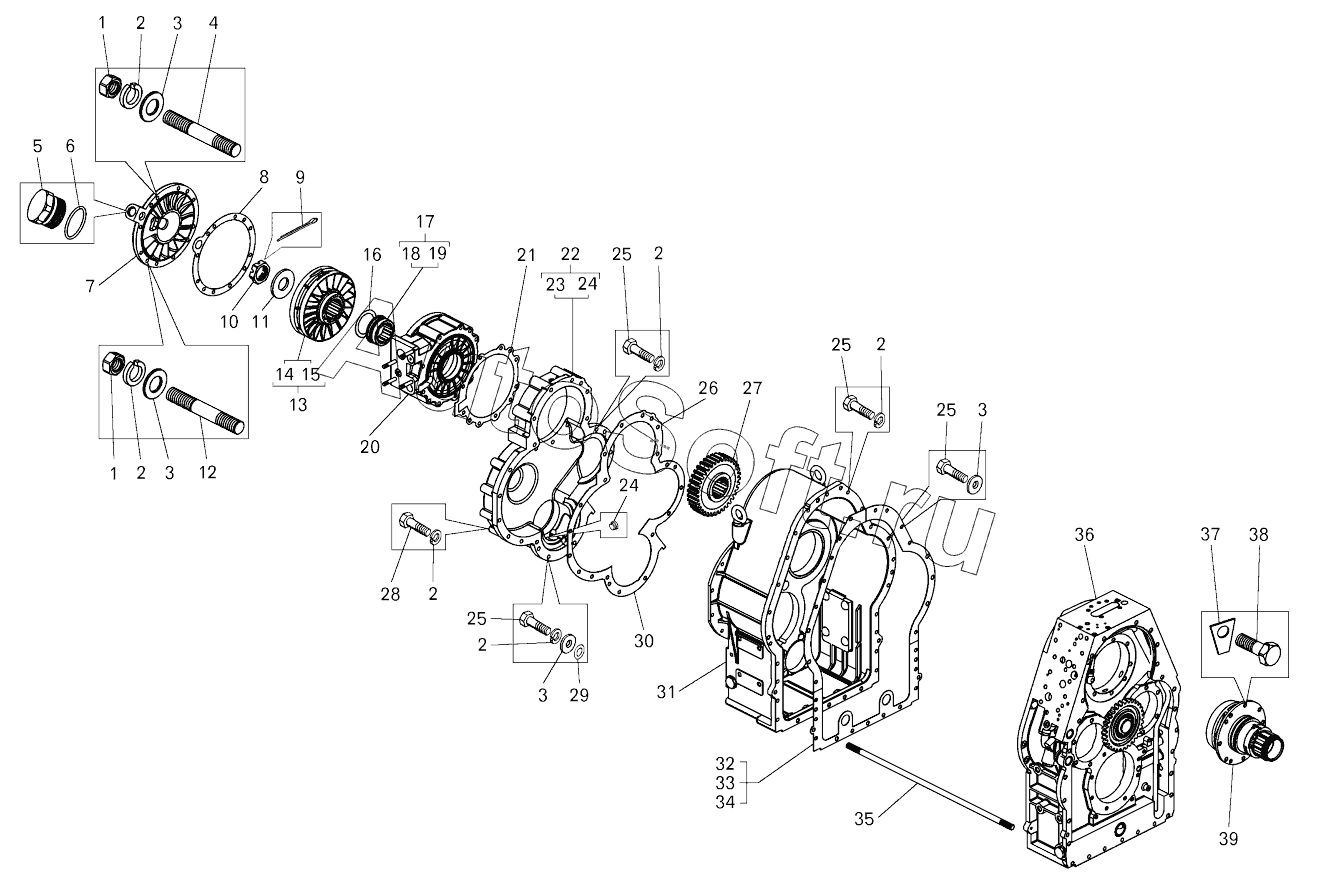

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Коробка передач. Картеры, установка тормоза замедлителя;Gearbox. Casings, mounting of brake-retarder
30
21
22
23
24
24
25
25
25
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Гайка | |
| 2 | 2***7 | Шайба | |
| 3 | 2***7 | Шайба | |
| 4 | 3***3 | Шпилька М12х245 | |
| 5 | 3***0 | Пробка М33х1,5 | |
| 6 | 0***6 | Кольцо | |
| 7 | 7***2 | Крышка | |
| 8 | 7***8 | Прокладка крышки | |
| 9 | 2***8 | Шплинт | |
| 10 | 3***0 | Гайка | |
| 11 | 7***8 | Шайба | |
| 12 | 3***6 | Шпилька | |
| 13 | 7***0 | Ротор в сборе | |
| 14 | 7***2 | Ротор | |
| 15 | 7***4 | Ступица | |
| 16 | 7***6 | Распорка | |
| 17 | 7***6 | Втулка в сборе | |
| 18 | 7***7 | Втулка | |
| 19 | 7***0 | Кольцо | |
| 20 | 7***8 | Корпус тормоза-замедлителя с переходной плитой | |
| 21 | 7***8 | Прокладка корпуса | |
| 22 | 7***0 | Крышка шестерен привода реверсивного вала | |
| 23 | 7***2 | Крышка | |
| 24 | 7***6 | Втулка | |
| 25 | 3***2 | Болт | |
| 26 | 7***6 | Прокладка верхняя | |
| 27 | 7***2 | Шестерня привода реверсивного вала ведущая | |
| 28 | 2***9 | Болт | |
| 29 | 0***6 | Кольцо | |
| 30 | 7***7 | Прокладка нижняя | |
| 31 | 7***0 | Картер коробки передач | |
| 32 | 7***7 | Прокладка нижняя | |
| 33 | 7***8 | Прокладка правая | |
| 34 | 7***9 | Прокладка левая | |
| 35 | 3***5 | Шпилька | |
| 36 | 7***0 | Картер гидромеханической передачи | |
| 37 | 3***3 | Пластина стопорная | |
| 38 | 2***0 | Болт | |
| 39 | 7***1 | Ступица гидротрансформатора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
