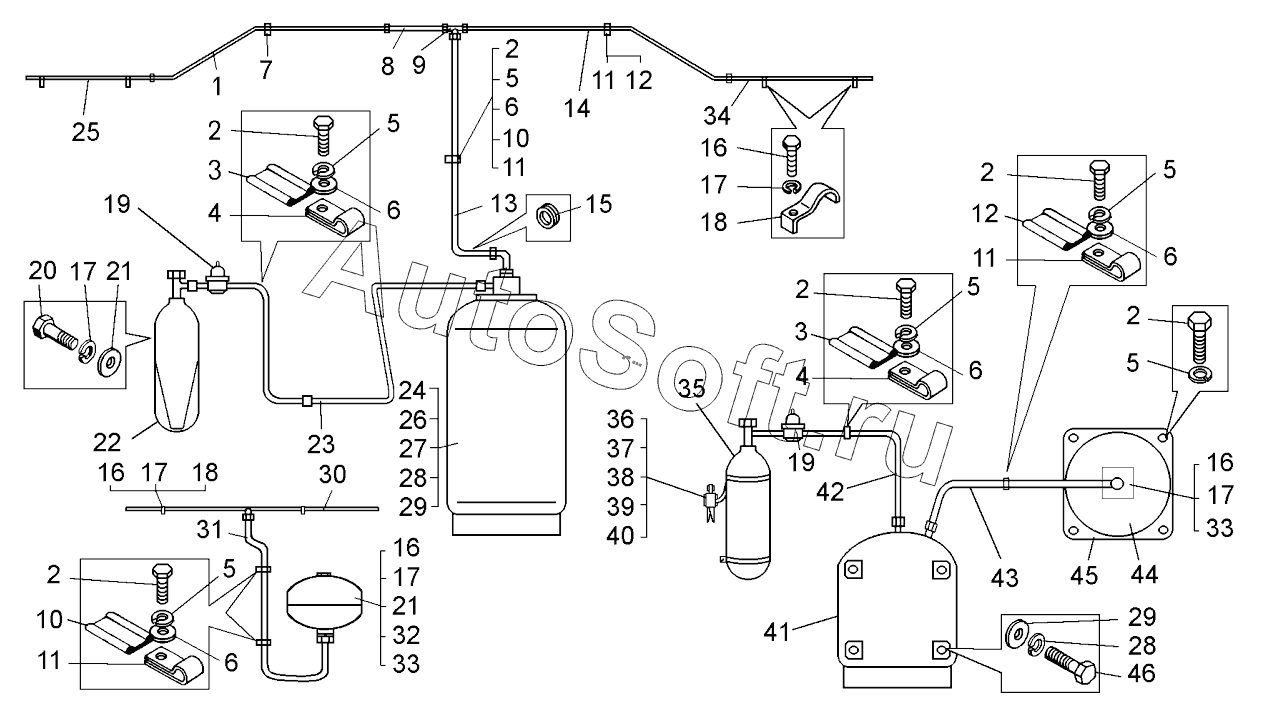

Каталог запасных частей к технике: БелАЗ 75131 (2016). Установка системы пожаротушения (75131-3910007-10);Mounting of fire fighting system
1
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
6
6
6
6
6
7
8
9
10
10
11
11
11
11
12
12
13
14
15
16
16
16
16
17
17
17
17
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
СКП-М.100.130.01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СКП-М.100.130.01 | С***1 | Cистема комбинированного пожаротушения | |
| 1 | С***0 | Трубопровод | |
| 2 | 2***4 | Болт | |
| 3 | 5***1 | Прокладка | |
| 4 | 3***9 | Кляммер | |
| 5 | 2***5 | Шайба | |
| 6 | 2***5 | Шайба | |
| 7 | 3***2 | Кляммер | |
| 8 | С***2 | Рукав | |
| 9 | С***0 | Тройник | |
| 10 | 5***3 | Прокладка | |
| 11 | 3***1 | Кляммер | |
| 12 | 5***4 | Прокладка | |
| 13 | С***1 | Рукав | |
| 14 | С***0 | Трубопровод | |
| 15 | 5***9 | Втулка | |
| 16 | 2***9 | Болт | |
| 17 | 2***6 | Шайба | |
| 18 | 5***6 | Скоба | |
| 19 | С***0 | Редуктор | |
| 20 | 2***3 | Болт | |
| 21 | 2***6 | Шайба | |
| 22 | С***0 | Баллон с корзиной | |
| 23 | С***0 | Рукав | |
| 24 | С***0 | Бак порошковый | |
| 25 | С***0 | Трубопровод продольный | |
| 26 | 2***9 | Болт | |
| 27 | 2***0 | Гайка | |
| 28 | 2***7 | Шайба | |
| 29 | 2***9 | Шайба | |
| 30 | С***0 | Трубопровод | |
| 31 | С***0 | Рукав | |
| 32 | 7***0 | Бак порошковый | |
| 33 | 2***2 | Гайка | |
| 34 | С***0 | Трубопровод продольный | |
| 35 | С***0 | Баллон с корзиной | |
| 36 | 2***4 | Винт | |
| 37 | 2***4 | Гайка | |
| 38 | 2***3 | Шайба | |
| 39 | С***2 | Скоба | |
| 40 | С***3 | Скоба | |
| 41 | С***0 | Бак растворный | |
| 42 | С***6 | Рукав | |
| 43 | С***3 | Рукав | |
| 44 | 7***6 | Крышка | |
| 45 | С***0 | Барабан | |
| 46 | 2***5 | Болт |
