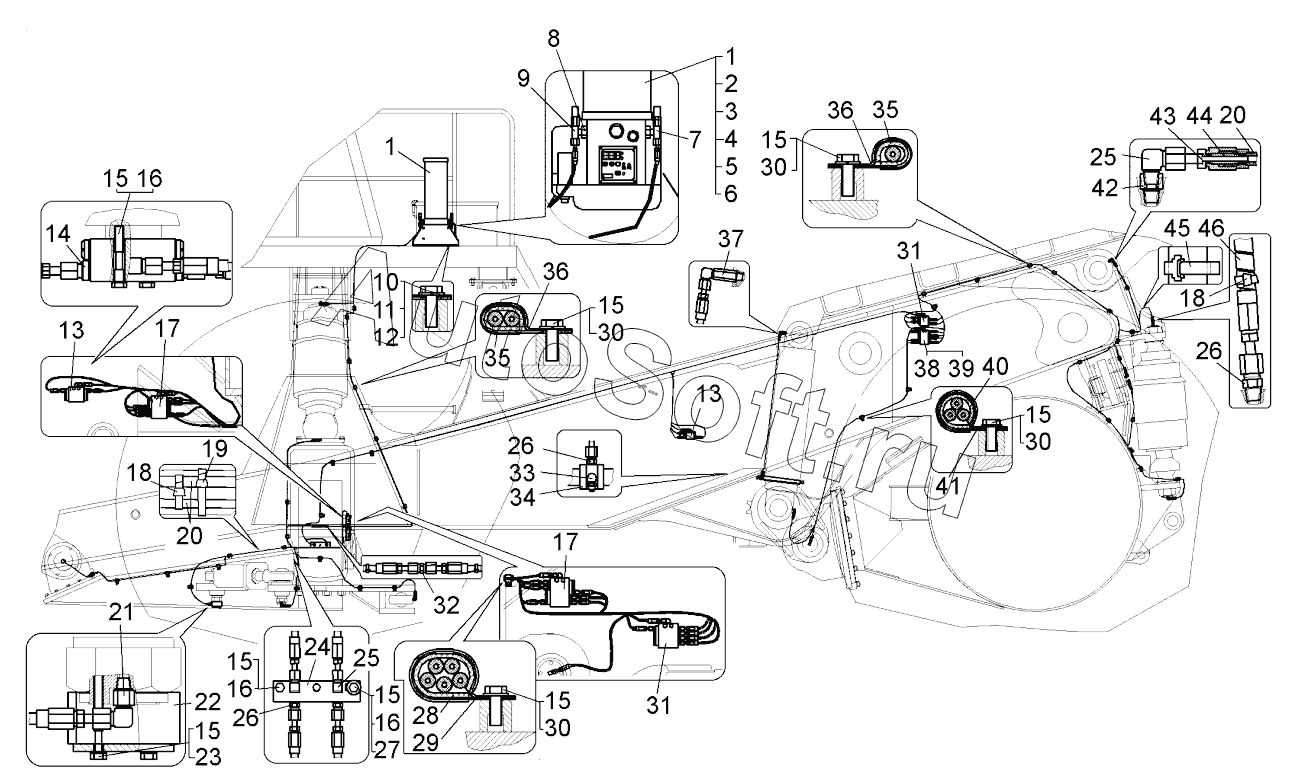

Каталог запасных частей к технике: БелАЗ 75131 (2016). Установка централизованной системы смазки “Lincoln” (75131-6600030);Centralized lubrication system arrangement chart “Lincoln”
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
15
15
15
16
16
16
17
17
18
18
19
20
20
21
22
23
24
25
25
26
26
26
27
28
29
30
30
30
30
31
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | Насос | |
| 2 | 2***4 | Болт | |
| 3 | 2***0 | Гайка | |
| 4 | 2***5 | Шайба | |
| 5 | 2***5 | Шайба | |
| 6 | 7***0 | Кронштейн | |
| 7 | 6***1 | Клапан предохранительный | |
| 8 | 6***1 | Элемент насоса | |
| 9 | 2***5 | Переходник | |
| 10 | 2***9 | Болт | |
| 11 | 2***6 | Шайба | |
| 12 | 2***6 | Шайба | |
| 13 | 6***1 | Дозатор | |
| 14 | 3***3 | Пробка | |
| 15 | 2***4 | Шайба | |
| 16 | 3***4 | Болт | |
| 17 | 6***1 | Дозатор | |
| 18 | 2***1 | Лента крепежная длинная | |
| 19 | 2***1 | Лента крепежная длинная | |
| 20 | 5***3 | Шланг пластмассовый высокого давления | |
| 21 | 7***2 | Удлинитель | |
| 22 | 7***0 | Кольцо | |
| 23 | 2***1 | Болт | |
| 24 | 7***8 | Обойма | |
| 25 | 2***9 | Угольник | |
| 26 | 2***7 | Ниппель | |
| 27 | 2***7 | Шайба | |
| 28 | 5***3 | Прокладка | |
| 29 | 3***8 | Кляммер | |
| 30 | 2***8 | Болт | |
| 31 | 6***2 | Дозатор | |
| 32 | 2***9 | Соединение промежуточное | |
| 33 | 2***р | Масленка | |
| 34 | 7***0 | Переходник | |
| 35 | 5***1 | Прокладка | |
| 36 | 3***7 | Кляммер | |
| 37 | 7***2 | Удлинитель | |
| 38 | 6***2 | Дозатор | |
| 39 | 5***4 | Соединение для дозатора | |
| 40 | 5***4 | Прокладка | |
| 41 | 3***9 | Кляммер | |
| 42 | 3***1 | Адаптер | |
| 43 | 4***1 | Наконечник шланговый | |
| 44 | 4***1 | Муфта резьбовая | |
| 45 | 5***4 | Хомут | |
| 46 | 1***3 | Спираль пластмассовая |
