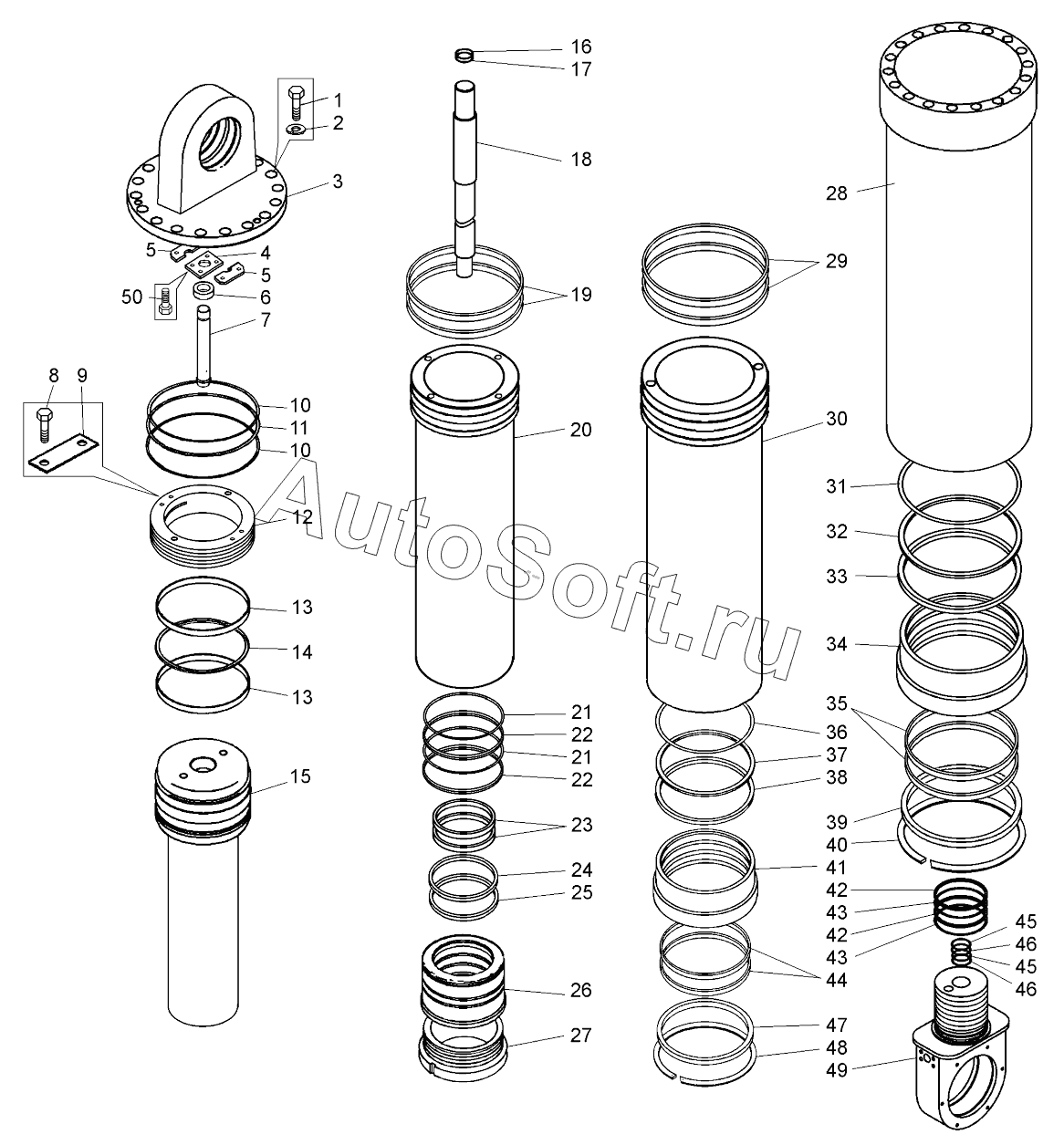

Каталог запасных частей к технике: БелАЗ 75131 (2016). Цилиндр опрокидывающего механизма (75131-8603010);Hoist cylinders
39
27
28
29
30
31
32
33
34
34
35
36
37
38
26
40
41
41
42
42
43
43
44
45
45
46
46
47
48
49
50
14
2
3
4
5
5
6
7
8
9
10
10
11
12
13
13
1
15
16
17
18
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Болт | |
| 2 | 2***1 | Шайба | |
| 3 | 7***6 | Крышка цилиндра | |
| 4 | 7***9 | Пластина | |
| 5 | 7***6 | Пластина | |
| 6 | 7***9 | Клапан | |
| 7 | 7***9 | Стержень | |
| 8 | 3***0 | Болт 3М10х16 | |
| 9 | 7***0 | Пластина | |
| 10 | 2***3 | Кольцо | |
| 11 | 7***9 | Кольцо | |
| 12 | 7***2 | Втулка резьбовая | |
| 13 | F***8 | Кольцо | |
| 14 | К***R | Уплотнение поршневое | |
| 15 | 7***4 | Шток с поршнем | |
| 16 | 0***3 | Кольцо | |
| 17 | 7***6 | Кольцо | |
| 18 | 7***0 | Трубка цилиндра внутренняя | |
| 19 | F***8 | Кольцо | |
| 20 | 7***4 | Труба | |
| 21 | 1***3 | Кольцо | |
| 22 | 7***8 | Кольцо | |
| 23 | F***8 | Кольцо | |
| 24 | S***r | Уплотнение штоковое | |
| 25 | А***r | Грязесъёмник | |
| 26 | 7***1 | Втулка штока | |
| 26 | 7***1 | Втулка штока | |
| 27 | 7***8 | Гайка ограничительная | |
| 28 | 7***4 | Труба наружная | |
| 29 | F***8 | Кольцо | |
| 30 | 7***0 | Труба | |
| 31 | 7***8 | Кольцо | |
| 32 | 7***8 | Проставка | |
| 33 | S***r | Уплотнение штоковое | |
| 34 | 7***0 | Направляющая верхняя | |
| 34 | 7***1 | Направляющая верхняя | |
| 35 | F***8 | Кольцо | |
| 36 | 7***6 | Кольцо | |
| 37 | 7***9 | Проставка | |
| 38 | S***r | Уплотнение штоковое | |
| 39 | А***r | Грязесъёмник | |
| 40 | 7***4 | Кольцо стопорное | |
| 41 | 7***1 | Направляющая верхняя | |
| 41 | 7***1 | Направляющая верхняя | |
| 42 | 0***3 | Кольцо | |
| 43 | 7***7 | Кольцо | |
| 44 | F***8 | Кольцо | |
| 45 | 0***3 | Кольцо | |
| 46 | 7***5 | Кольцо | |
| 47 | А***r | Грязесъёмник | |
| 48 | 7***5 | Кольцо | |
| 49 | 7***6 | Головка цилиндра | |
| 50 | 2***7 | Болт |
