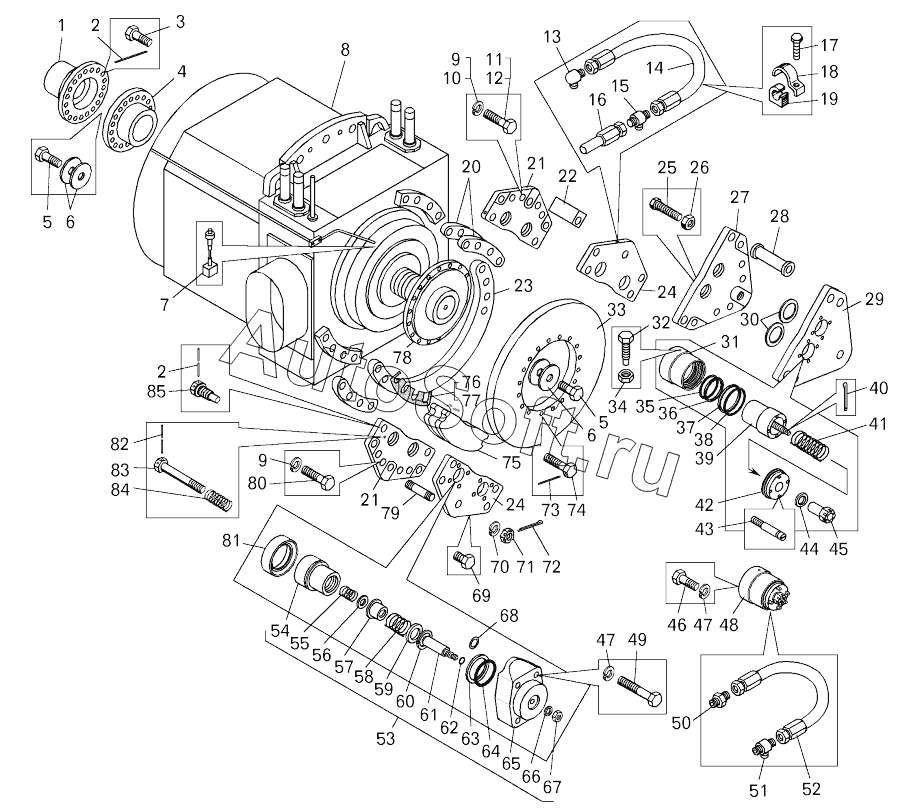

Каталог запасных частей к технике: БелАЗ 75131 (2016). Электродвигатель тяговый ЭД 136 с тормозными механизмами (75132-2103004);Haul electromotor ЭД-136 with brake mechanisms
1
2
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
75132-3577148
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75132-3577148 | 7***8 | Диск с фланцем | |
| 1 | 7***2 | Фланец торсионного вала | |
| 2 | 2***3 | Шплинт | |
| 3 | 3***2 | Болт 3М16х1,5х45 | |
| 4 | 7***2 | Фланец | |
| 5 | 3***8 | Болт | |
| 6 | 7***8 | Пластина | |
| 7 | 7***0 | Датчик частоты вращения | |
| 8 | Э***2 | Электродвигатель | |
| 9 | 2***5 | Шайба | |
| 10 | 3***3 | Болт М30Х2-79 | |
| 11 | 3***6 | Болт М30х2х140 | |
| 12 | 2***3 | Шайба | |
| 13 | 3***5 | Угольник (459981645) | |
| 14 | 7***4 | Рукав высокого давления | |
| 15 | 3***6 | Тройник | |
| 16 | 7***0 | Рукав высокого давления | |
| 17 | 2***4 | Болт | |
| 18 | 7***4 | Скоба | |
| 19 | 5***8 | Вкладыш | |
| 20 | 7***3 | Кронштейн | |
| 21 | 7***5 | Щека | |
| 22 | 7***8 | Вставка | |
| 23 | 7***0 | Кронштейн | |
| 24 | 7***4 | Щека | |
| 25 | 7***8 | Упор | |
| 26 | 5***8 | Контргайка | |
| 27 | 7***4 | Щека | |
| 28 | 7***6 | Опора | |
| 29 | 7***5 | Щека | |
| 30 | 7***8 | Муфта защитная | |
| 31 | 7***0 | Корпус | |
| 32 | 3***8 | Болт стопорный М10х28 | |
| 33 | 7***2 | Диск | |
| 34 | 2***3 | Гайка | |
| 35 | 0***6 | Кольцо | |
| 36 | 7***8 | Кольцо защитное | |
| 37 | 7***8 | Шайба | |
| 38 | 1***6 | Кольцо | |
| 39 | 7***0 | Поршень | |
| 40 | 2***4 | Шплинт | |
| 41 | 5***1 | Пружина | |
| 42 | 7***0 | Крышка | |
| 43 | 7***4 | Индикатор | |
| 44 | 7***8 | Шайба | |
| 45 | 7***0 | Гайка растормаживания | |
| 46 | 2***3 | Болт | |
| 47 | 2***7 | Шайба | |
| 48 | 7***1 | Цилиндр в сборе | |
| 49 | 2***9 | Болт | |
| 50 | 3***6 | Ниппель | |
| 51 | 3***3 | Тройник | |
| 52 | 7***6 | Рукав высокого давления | |
| 53 | 7***0 | Цилиндр в сборе | |
| 54 | 7***0 | Поршень | |
| 55 | 7***7 | Втулка фрикционная | |
| 56 | 3***8 | Шайба | |
| 57 | 7***7 | Стакан | |
| 58 | 7***6 | Пружина | |
| 59 | 7***9 | Кольцо | |
| 60 | 7***7 | Кольцо | |
| 61 | 7***9 | Держатель | |
| 62 | 0***3 | Кольцо | |
| 63 | 7***6 | Шайба защитная | |
| 64 | 0***3 | Кольцо | |
| 64 | 0***6 | Кольцо | |
| 65 | 7***0 | Корпус цилиндра | |
| 66 | 2***6 | Шайба | |
| 67 | 2***2 | Гайка | |
| 68 | 0***3 | Кольцо | |
| 68 | 0***6 | Кольцо | |
| 69 | 2***3 | Пробка | |
| 70 | 2***4 | Шайба | |
| 71 | 3***0 | Гайка | |
| 72 | 2***1 | Шплинт | |
| 73 | 2***5 | Шплинт | |
| 74 | 3***1 | Болт | |
| 75 | 7***1 | Накладка | |
| 76 | 7***8 | Прокладка | |
| 77 | 7***9 | Прокладка | |
| 78 | 7***0 | Фланец | |
| 79 | 3***1 | Шпилька | |
| 80 | 3***8 | Болт | |
| 81 | 7***0 | Муфта защитная | |
| 82 | 2***5 | Шплинт | |
| 83 | 3***1 | Болт М10х70 | |
| 84 | 5***0 | Пружина | |
| 85 | 7***9 | Опора |
