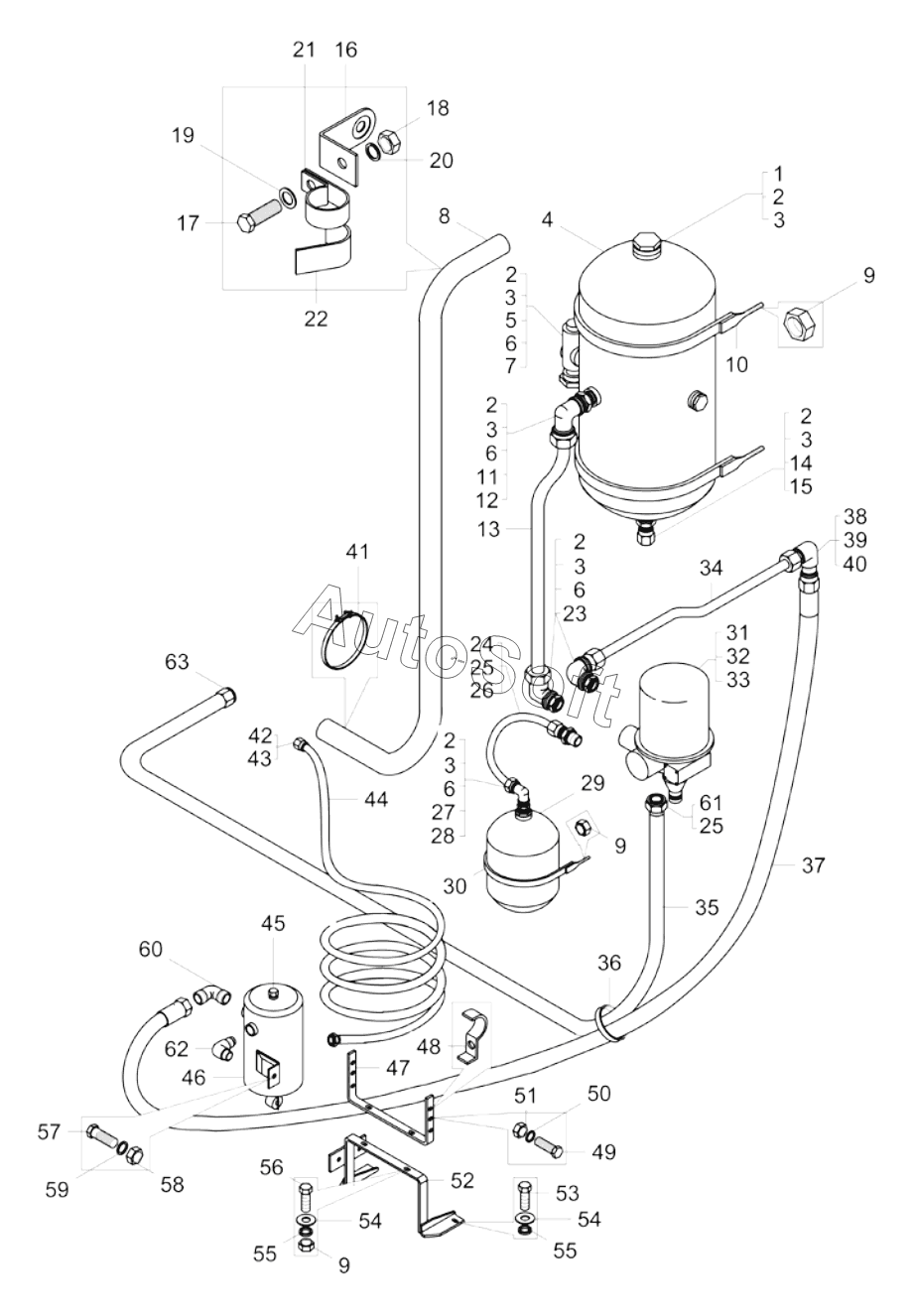

Каталог запасных частей к технике: БелАЗ 75302, 75306, 75307, 75309 (2016). Монтаж трубопроводов компрессора (75306-3500016-20);Mounting of compressor pipelines (75306-3500016-20)
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
6
6
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Пробка | |
| 2 | 0***3 | Кольцо | |
| 3 | 3***5 | Шайба защитная | |
| 4 | 7***5 | Ресивер | |
| 5 | 3***6 | Тройник | |
| 6 | 3***9 | Гайка | |
| 7 | 1***0 | Клапан | |
| 8 | 7***4 | Шланг | |
| 9 | 2***2 | Гайка | |
| 10 | 5***8 | Хомут крепления | |
| 11 | 4***2 | Угольник | |
| 12 | 2***2 | Пробка | |
| 13 | 7***2 | Трубка | |
| 14 | П***0 | Кран | |
| 15 | 3***5 | Гайка | |
| 16 | 7***2 | Кронштейн | |
| 17 | 2***4 | Болт | |
| 18 | 2***0 | Гайка | |
| 19 | 2***5 | Шайба | |
| 20 | 2***5 | Шайба | |
| 21 | 3***1 | Кляммер | |
| 22 | 5***5 | Прокладка | |
| 23 | 4***6 | Угольник | |
| 24 | 3***2 | Ниппель | |
| 25 | 5***4 | Прокладка | |
| 26 | 7***0 | Трубка | |
| 27 | 0***3 | Кольцо | |
| 28 | 4***1 | Угольник | |
| 29 | 7***5 | Ресивер | |
| 30 | 7***2 | Лента | |
| 31 | 8***0 | Регулятор давления с адсорбером | |
| 32 | 2***7 | Шайба | |
| 33 | 3***6 | Болт М12 | |
| 34 | 7***2 | Трубка | |
| 35 | 7***0 | Рукав высокого давления | |
| 36 | 7***4 | Хомут | |
| 37 | 7***0 | Рукав высокого давления | |
| 38 | 3***3 | Угольник | |
| 39 | 2***1 | Пробка | |
| 40 | 3***4 | Гайка | |
| 41 | T***1 | Хомут | |
| 42 | 3***0 | Штуцер | |
| 43 | 5***9 | Прокладка | |
| 44 | 7***0 | Охладитель | |
| 45 | 2***4 | Пробка | |
| 46 | 7***0 | Бачок сливной | |
| 47 | 7***2 | Кронштейн | |
| 48 | 7***4 | Скоба | |
| 49 | 3***4 | Болт | |
| 50 | 2***4 | Шайба | |
| 51 | 2***8 | Гайка | |
| 52 | 7***0 | Кронштейн | |
| 53 | 2***5 | Болт | |
| 54 | 2***6 | Шайба | |
| 55 | 2***6 | Шайба | |
| 56 | 2***7 | Болт | |
| 57 | 2***8 | Болт | |
| 58 | 2***4 | Гайка | |
| 59 | 2***7 | Шайба | |
| 60 | 5***9 | Угольник | |
| 61 | 3***6 | Ниппель | |
| 62 | 3***2 | Угольник | |
| 63 | 3***3 | Ниппель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
