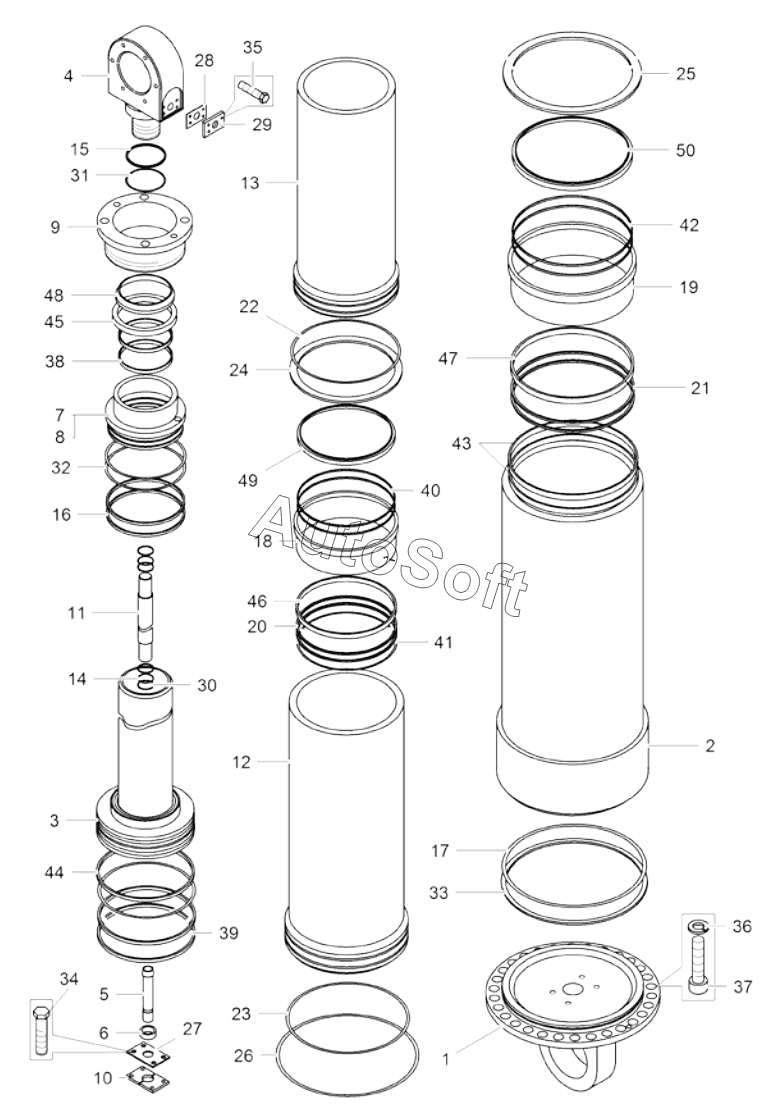

Каталог запасных частей к технике: БелАЗ 75302, 75306, 75307, 75309 (2016). Цилиндр опрокидывающего механизма (75306-8603010);Hoist cylinder (75306-8603010)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
75306-8603008
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75306-8603008 | 7***8 | Ремонтный комплект уплотнений ЦОМ | |
| 1 | 7***6 | Крышка цилиндра | |
| 2 | 7***4 | Труба наружная | |
| 3 | 7***0 | Шток цилиндра | |
| 4 | 7***6 | Головка цилиндра | |
| 5 | 7***9 | Стержень | |
| 6 | 7***9 | Клапан | |
| 7 | 7***1 | Втулка | |
| 8 | 7***1 | Втулка | |
| 9 | 7***4 | Втулка | |
| 10 | 7***6 | Пластина | |
| 11 | 7***3 | Трубка цилиндра внутренняя | |
| 12 | 7***0 | Труба | |
| 13 | 7***4 | Труба | |
| 14 | 7***6 | Кольцо | |
| 15 | 7***7 | Кольцо защитное | |
| 16 | 7***8 | Кольцо защитное | |
| 17 | 7***9 | Кольцо защитное | |
| 18 | 7***0 | Направляющая верхняя | |
| 18 | 7***1 | Направляющая верхняя | |
| 19 | 7***1 | Направляющая верхняя | |
| 19 | 7***1 | Направляющая верхняя | |
| 20 | 7***8 | Проставка | |
| 21 | 7***9 | Проставка | |
| 22 | 7***8 | Кольцо | |
| 23 | 7***6 | Кольцо стопорное | |
| 24 | 7***6 | Кольцо стопорное | |
| 25 | 7***7 | Кольцо стопорное | |
| 26 | 7***2 | Кольцо стопорное | |
| 27 | 7***9 | Пластина | |
| 28 | 7***8 | Прокладка | |
| 29 | 7***6 | Пластина | |
| 30 | 0***3 | Кольцо | |
| 31 | 1***3 | Кольцо | |
| 32 | 2***3 | Кольцо | |
| 33 | 3***3 | Кольцо | |
| 34 | 2***7 | Болт | |
| 35 | 2***6 | Болт М12х20 | |
| 36 | 2***1 | Шайба | |
| 37 | 3***8 | Винт М20-6gx70 | |
| 38 | F***8 | Кольцо направляющее | |
| 39 | F***8 | Кольцо направляющее | |
| 40 | F***8 | Кольцо направляющее | |
| 41 | F***8 | Кольцо направляющее | |
| 42 | F***8 | Кольцо направляющее | |
| 43 | F***8 | Кольцо направляющее | |
| 44 | K***R | Уплотнение поршневое | |
| 45 | S***6 | Манжета | |
| 46 | S***6 | Манжета | |
| 47 | S***6 | Манжета | |
| 48 | A***T | Грязесъемник | |
| 49 | A***T | Грязесъемник | |
| 50 | A***T | Грязесъемник |
