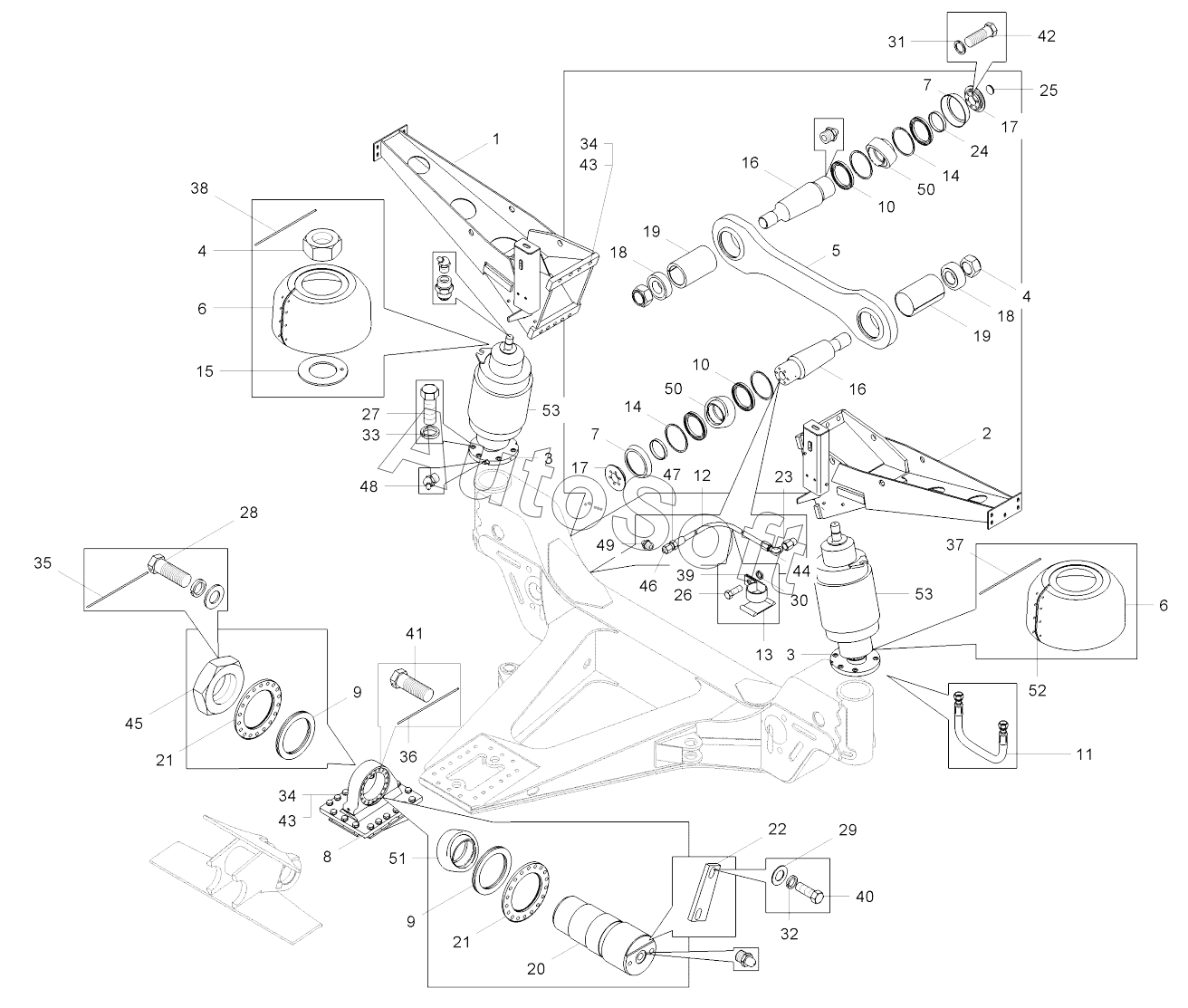

Каталог запасных частей к технике: БелАЗ 75302, 75306, 75307, 75309 (2016). Установка цилиндров передней подвески (75306-2900001-10);Mounting of front suspension cylinders (75306-2900001-10)
1
2
3
3
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кронштейн цилиндра подвески верхний правый | |
| 2 | 7***1 | Кронштейн цилиндра подвески верхний левый | |
| 3 | 7***2 | Кронштейн цилиндра подвески нижний | |
| 4 | 7***0 | Гайка | |
| 5 | 7***1 | Штанга подвески | |
| 6 | 7***0 | Чехол | |
| 7 | 7***4 | Кольцо | |
| 8 | 7***0 | Проушина с основанием | |
| 9 | 7***6 | Сальник | |
| 10 | 7***0 | Сальник | |
| 11 | 7***0 | Рукав высокого давления | |
| 12 | 7***4 | Рукав высокого давления | |
| 13 | 5***1 | Прокладка | |
| 14 | 6***8 | Кольцо | |
| 15 | 7***5 | Диск | |
| 16 | 7***8 | Палец | |
| 17 | 7***2 | Крышка | |
| 18 | 7***9 | Диск | |
| 19 | 7***8 | Втулка | |
| 20 | 7***6 | Палец | |
| 21 | 7***0 | Крышка | |
| 22 | 7***0 | Пластина стопорная | |
| 23 | 7***2 | Удлинитель | |
| 24 | 7***6 | Втулка | |
| 25 | 7***8 | Заглушка | |
| 26 | 2***8 | Болт | |
| 27 | 2***5 | Болт | |
| 28 | 2***4 | Болт | |
| 29 | 2***9 | Шайба | |
| 30 | 2***4 | Шайба | |
| 31 | 2***8 | Шайба | |
| 32 | 2***1 | Шайба | |
| 33 | 2***3 | Шайба | |
| 34 | 2***5 | Шайба | |
| 35 | 2***0 | Шплинт | |
| 36 | 2***3 | Шплинт | |
| 37 | 2***6 | Шплинт | |
| 38 | 2***2 | Шплинт 1,6х300 | |
| 39 | 3***7 | Кляммер | |
| 40 | 3***5 | Болт | |
| 41 | 3***2 | Болт 3М16х1,5х45 | |
| 42 | 3***6 | Болт | |
| 43 | 3***2 | Болт | |
| 44 | 3***2 | Угольник | |
| 45 | 3***6 | Гайка М110х3 | |
| 46 | 3***0 | Штуцер | |
| 47 | 3***3 | Ниппель | |
| 48 | 1***Р | Масленка | |
| 49 | 2***Р | Масленка | |
| 50 | 2***0 | Подшипник шарнирный сферический (d=120, D=180, B=88) | |
| 51 | Ш***0 | Подшипник шарнирный | |
| 52 | 2***0 | Шнур технический | |
| 53 | 7***2 | Цилиндр подвески |
