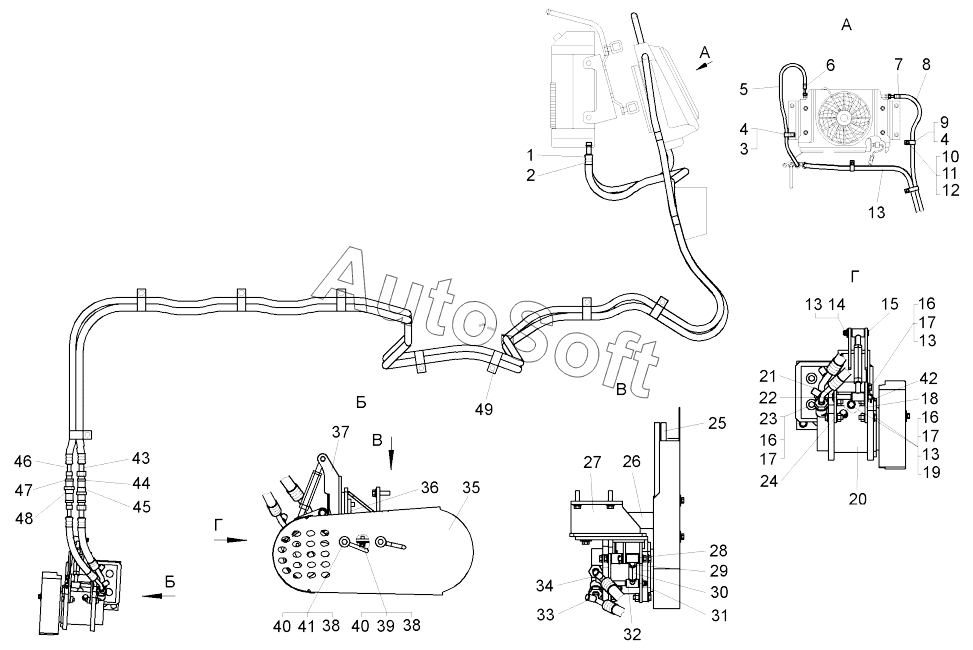

Каталог запасных частей к технике: БелАЗ 75581, 75583 (2015). Установка трубопроводов кондиционера (75581-8100008);Mounting of conditioner pipelines
38
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
40
41
42
43
44
45
46
47
48
49
13
13
13
13
2
3
4
4
5
6
7
8
9
10
11
12
1
14
15
16
16
16
17
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Фитинг | |
| 2 | 8***4 | Фитинг | |
| 3 | 3***4 | Кляммер | |
| 4 | 5***4 | Трубка | |
| 5 | S***G | Шланг промежуточный NW6 (5/16) | |
| 6 | 8***9 | Фитинг | |
| 7 | 8***9 | Фитинг | |
| 8 | S***G | Шланг нагнетательный NW8 (13/32) | |
| 9 | 3***2 | Кляммер | |
| 10 | 2***8 | Болт | |
| 11 | 2***7 | Шайба | |
| 12 | 2***4 | Шайба | |
| 13 | 2***6 | Шайба | |
| 14 | 2***9 | Шплинт | |
| 15 | 2***8 | Палец | |
| 16 | 2***2 | Болт | |
| 17 | 2***6 | Шайба | |
| 18 | 7***6 | Ребро | |
| 19 | 2***2 | Гайка | |
| 20 | 2***0 | Компрессор | |
| 21 | 2***7 | Шайба | |
| 22 | 7***7 | Держатель | |
| 23 | 2***9 | Шайба | |
| 24 | 7***7 | Ребро | |
| 25 | А***0 | Ремень | |
| 26 | 7***0 | Кронштейн | |
| 27 | 7***0 | Кронштейн | |
| 28 | 7***0 | Тяга правая | |
| 29 | 2***5 | Гайка М12 | |
| 30 | 7***4 | Фиксатор тяги | |
| 31 | 3***1 | Гайка М12х1,25-6Н-LH | |
| 32 | 7***1 | Тяга левая | |
| 33 | 8***4 | Фитинг | |
| 34 | 8***5 | Фитинг | |
| 35 | 7***0 | Кожух | |
| 36 | 7***7 | Пластина | |
| 37 | 7***0 | Кронштейн | |
| 38 | 2***6 | Болт | |
| 39 | 2***5 | Шайба | |
| 40 | 2***5 | Шайба | |
| 41 | 3***5 | Шайба | |
| 42 | 2***9 | Шплинт | |
| 43 | Ф***0 | Фитинг | |
| 44 | П***8 | Переходник | |
| 45 | Б***8 | Муфта быстроразьемная | |
| 46 | Ф***0 | Фитинг | |
| 47 | П***0 | Переходник | |
| 48 | Б***0 | Муфта быстроразьемная | |
| 49 | 3***8 | Кляммер |
