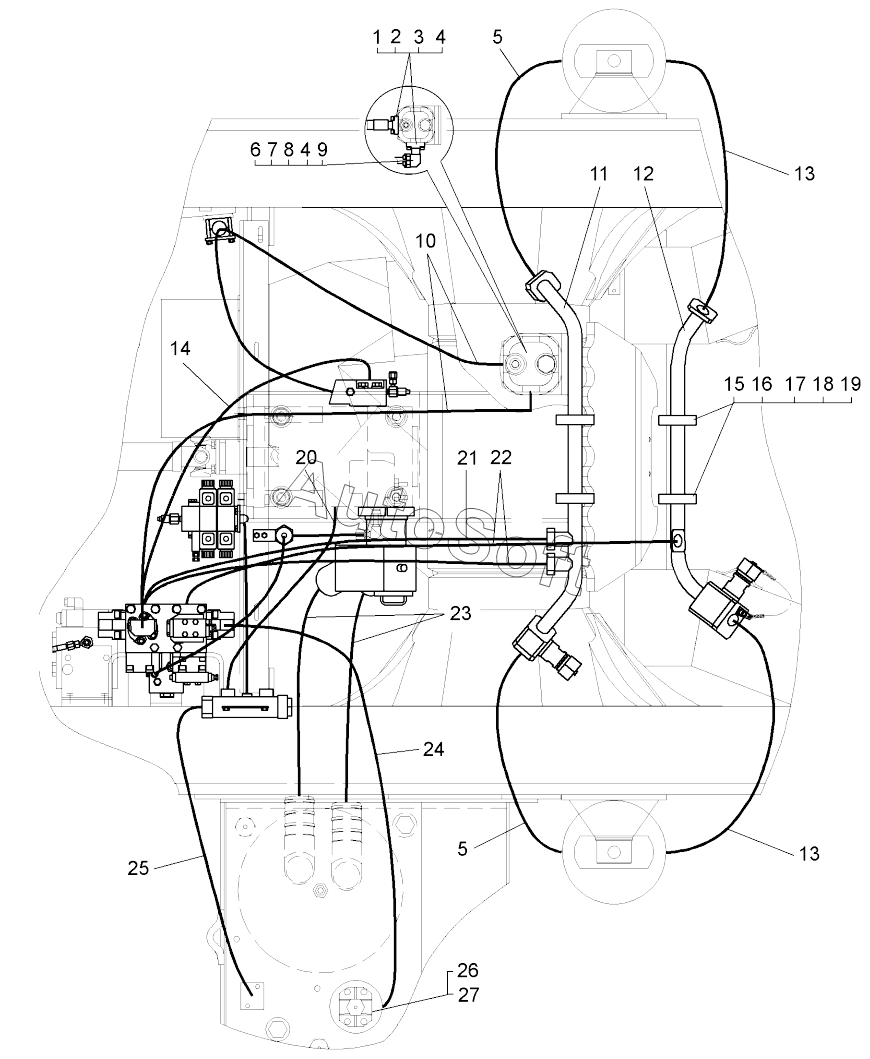

Каталог запасных частей к технике: БелАЗ 75581, 75583 (2015). Трубопроводы опрокидывающего механизма (рисунок I) (75580-8600005);Pipelines of dumping mechanism
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Шайба | |
| 2 | 3***0 | Винт М12х38 | |
| 3 | 7***6 | Прижим | |
| 4 | 0***3 | Кольцо | |
| 5 | 7***0 | Рукав (L=950мм) | |
| 6 | 2***6 | Шайба | |
| 7 | 3***7 | Винт М10х35 (0034131700) | |
| 8 | 7***7 | Прижим | |
| 9 | 7***6 | Удлинитель | |
| 10 | 7***0 | Рукав | |
| 11 | 7***0 | Труба | |
| 12 | 7***0 | Труба | |
| 13 | 7***0 | Рукав высокого давления | |
| 14 | 7***0 | Рукав высокого давления | |
| 15 | S***3 | Гайка | |
| 16 | 2***5 | Шайба | |
| 17 | 3***7 | Шпилька М8х55 | |
| 18 | 7***8 | Пластина | |
| 19 | 7***4 | Вкладыш | |
| 20 | 7***6 | Шланг | |
| 21 | 7***0 | Рукав высокого давления | |
| 22 | 7***0 | Рукав высокого давления | |
| 23 | 7***6 | Рукав | |
| 24 | 7***0 | Рукав высокого давления | |
| 25 | 7***0 | Рукав высокого давления | |
| 26 | 7***7 | Прижим | |
| 27 | 0***3 | Кольцо |
