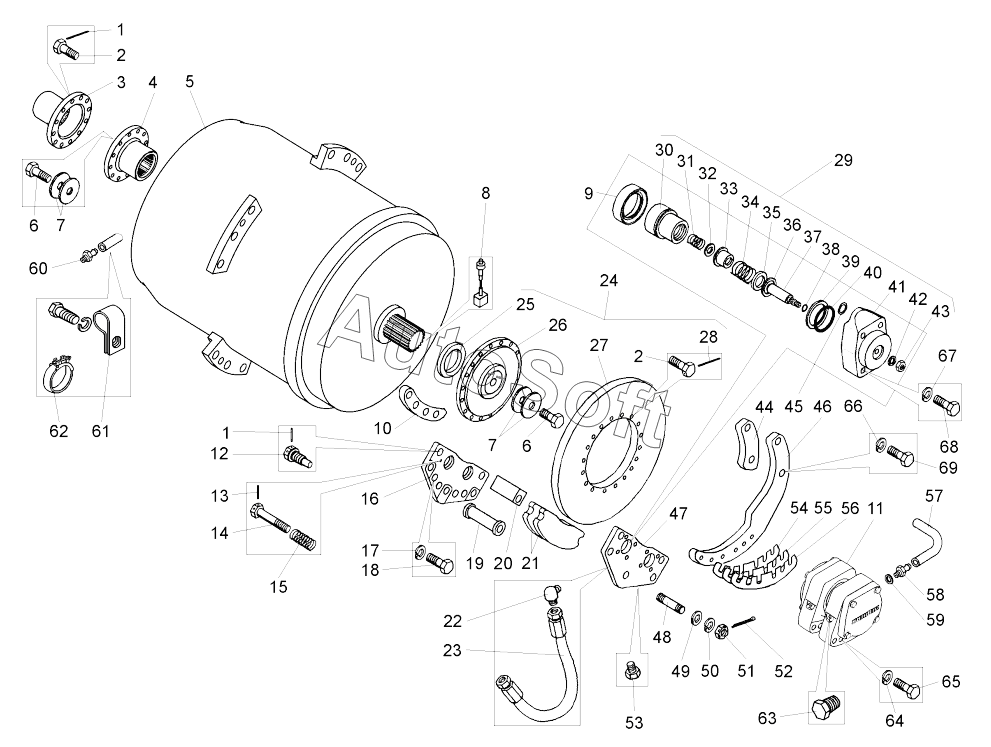

Каталог запасных частей к технике: БелАЗ 75581, 75583 (2015). Электродвигатель тяговый КТЭ-90 с тормозными механизмами (75581-2103005);Haul electromotor КТЭ-90 with brake mechanisms
1
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Шплинт | |
| 2 | 3***2 | Болт 3М16х1,5х45 | |
| 3 | 7***2 | Фланец | |
| 4 | 5***4 | Фланец | |
| 5 | Т***Б | Электродвигатель | |
| 6 | 3***8 | Болт | |
| 7 | 7***8 | Пластина | |
| 8 | 7***0 | Датчик частоты вращения | |
| 9 | 7***0 | Муфта защитная | |
| 10 | 7***3 | Кронштейн | |
| 11 | F***5 | Тормоз стояночный | |
| 12 | 7***9 | Опора | |
| 13 | 2***5 | Шплинт | |
| 14 | 3***1 | Болт М10х70 | |
| 15 | 5***0 | Пружина | |
| 16 | 7***5 | Щека | |
| 17 | Ш***Т | Шайба | |
| 18 | 3***4 | Болт | |
| 19 | 7***6 | Опора | |
| 20 | 7***8 | Вставка | |
| 21 | 7***1 | Накладка | |
| 22 | 3***2 | Угольник | |
| 23 | 7***6 | Рукав высокого давления | |
| 24 | 7***8 | Диск с фланцем в сборе | |
| 25 | 7***6 | Кольцо | |
| 26 | 7***0 | Фланец | |
| 27 | 7***2 | Диск | |
| 28 | 2***5 | Шплинт | |
| 29 | 7***0 | Цилиндр в сборе | |
| 30 | 7***0 | Поршень | |
| 31 | 7***7 | Втулка фрикционная | |
| 32 | 3***8 | Шайба | |
| 33 | 7***7 | Стакан | |
| 34 | 7***6 | Пружина | |
| 35 | 7***9 | Кольцо | |
| 36 | 7***7 | Кольцо | |
| 37 | 7***9 | Держатель | |
| 38 | 0***3 | Кольцо | |
| 39 | 7***6 | Шайба защитная | |
| 40 | 0***6 | Кольцо | |
| 41 | 7***0 | Корпус цилиндра | |
| 42 | 2***6 | Шайба | |
| 43 | 2***2 | Гайка | |
| 44 | 7***8 | Кронштейн | |
| 45 | 0***3 | Кольцо | |
| 46 | 7***6 | Кронштейн | |
| 47 | 7***4 | Щека | |
| 48 | 3***1 | Шпилька | |
| 49 | Ш***9 | Шайба | |
| 50 | Ш***6 | Шайба | |
| 51 | 3***0 | Гайка | |
| 52 | Ш***9 | Шплинт | |
| 53 | 2***1 | Пробка | |
| 54 | 7***4 | Прокладка регулировочная | |
| 55 | 7***8 | Прокладка регулировочная | |
| 56 | 7***9 | Прокладка регулировочная | |
| 57 | 7***5 | Шланг | |
| 58 | 3***8 | Штуцер | |
| 59 | 5***4 | Прокладка | |
| 60 | 3***3 | Ниппель | |
| 61 | 3***3 | Кляммер | |
| 62 | T***1 | Хомут | |
| 63 | 3***7 | Пробка | |
| 64 | Ш***6 | Шайба | |
| 65 | 3***1 | Болт 3/4dm-10 UNC-2Ах165 | |
| 66 | Ш***6 | Шайба | |
| 67 | Ш***6 | Шайба 12Л.65Г.06 | |
| 68 | Б***9 | Болт | |
| 69 | 3***6 | Болт |
