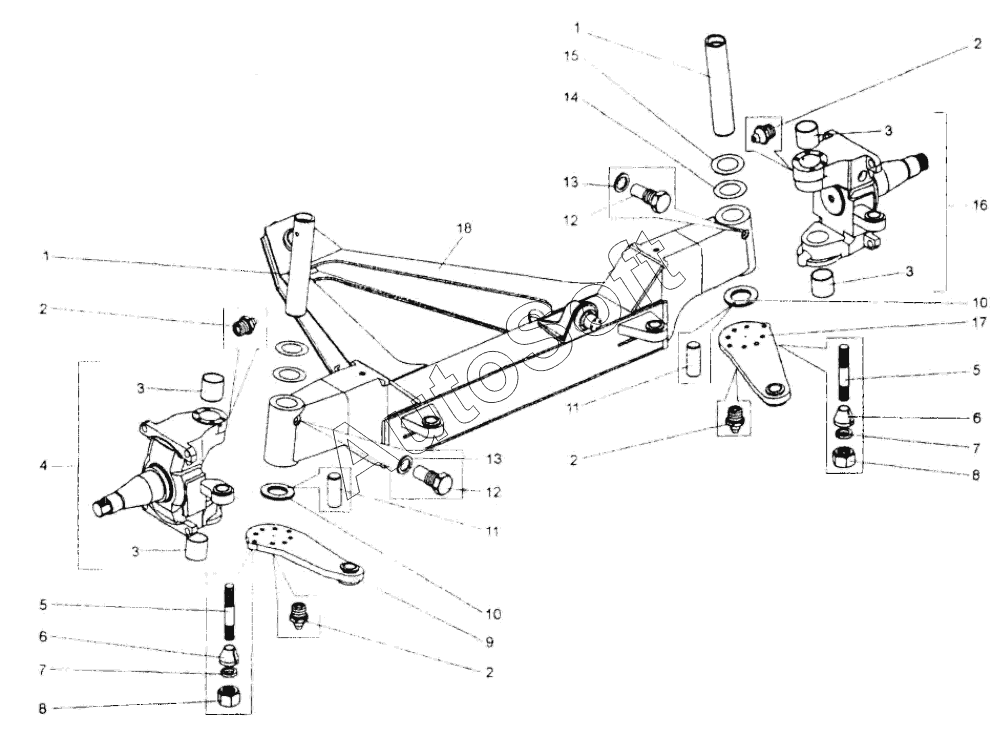

Каталог запасных частей к технике: БелАЗ 75450 (2010). Установка поворотных кулаков и шкворней;Mounting of swivel cams and pivots
1
1
2
2
2
2
3
3
3
3
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Шкворень | |
| 2 | 1***р | Масленка | |
| 3 | 7***0 | Втулка шкворня | |
| 4 | 7***3 | Кулак поворотный левый | |
| 5 | 3***6 | Шпилька | |
| 6 | 7***4 | Втулка разжимная | |
| 7 | 2***2 | Шайба | |
| 8 | 5***0 | Гайка | |
| 9 | 7***1 | Рычаг рулевой трапеции левый | |
| 10 | 7***1 | Подшипник упорный | |
| 11 | 3***8 | Штифт | |
| 12 | 3***6 | Болт стопорный | |
| 13 | 2***1 | Шайба | |
| 14 | 7***2 | Шайба регулировочная | |
| 15 | 7***3 | Шайба регулировочная | |
| 16 | 7***2 | Кулак поворотный правый | |
| 17 | 7***0 | Рычаг рулевой трапеции правый | |
| 18 | 7***5 | Балка передней оси с рычагом |
