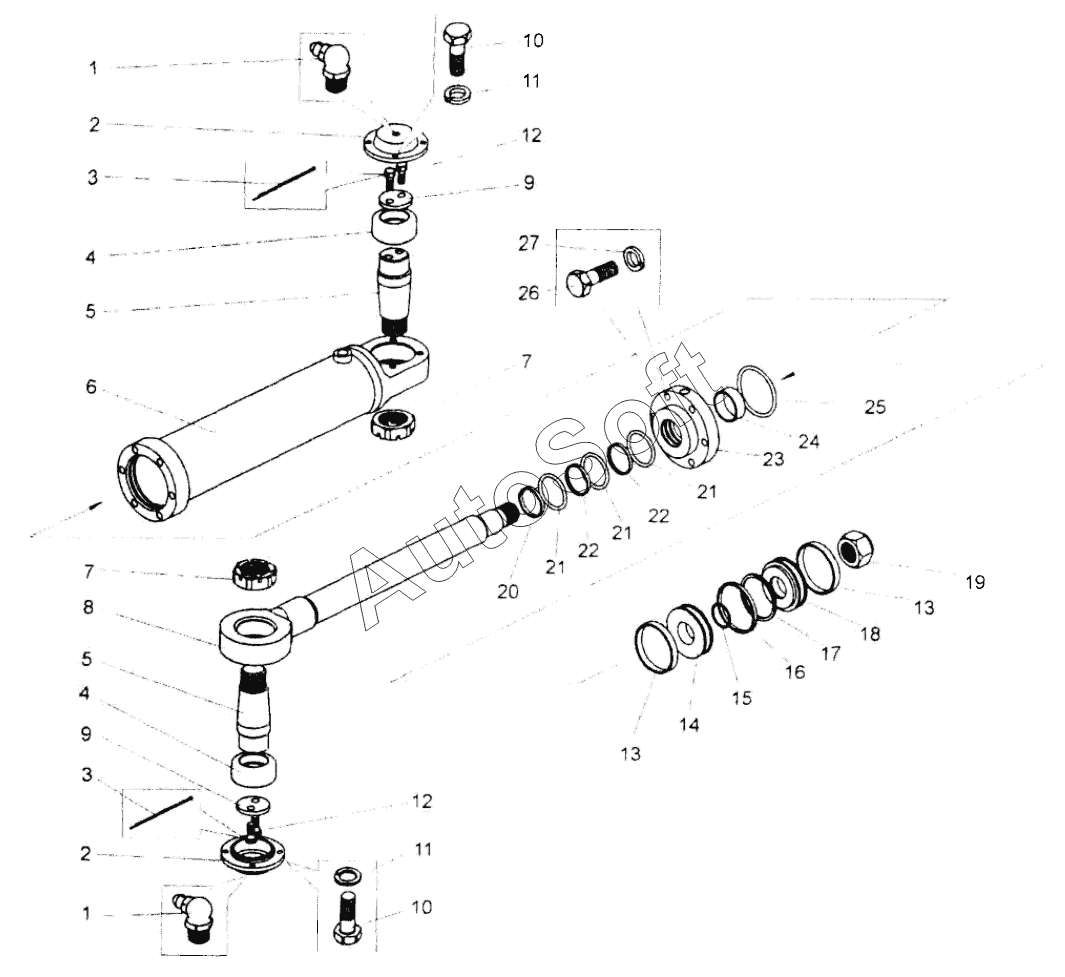

Каталог запасных частей к технике: БелАЗ 75450 (2010). Цилиндр поворота;Turning cylinder
1
1
2
2
3
3
4
4
5
5
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***р | Масленка | |
| 2 | 7***6 | Крышка | |
| 3 | 2***3 | Шплинт | |
| 4 | Ш***0 | Подшипник шарнирный | |
| 5 | 7***2 | Палец | |
| 6 | 7***0 | Корпус цилиндра | |
| 7 | 3***4 | Гайка | |
| 8 | 7***8 | Шток | |
| 9 | 7***2 | Шайба упорная | |
| 10 | 2***8 | Болт | |
| 11 | 2***5 | Шайба | |
| 12 | 2***4 | Болт | |
| 13 | 7***7 | Направляющая поршня | |
| 14 | 7***2 | Поршень | |
| 15 | 0***2 | Кольцо | |
| 16 | E***3 | Уплотнение поршневое | |
| 17 | 3***5 | Кольцо поджимное | |
| 18 | 7***3 | Поршень | |
| 19 | 7***0 | Гайка | |
| 20 | E***5 | Грязесъемник | |
| 21 | 1***4 | Кольцо поджимное | |
| 22 | E***5 | Уплотнение штоковое | |
| 23 | 7***6 | Крышка передняя | |
| 24 | 7***9 | Направляющая штока | |
| 25 | 0***2 | Кольцо | |
| 26 | 3***2 | Болт | |
| 27 | 2***7 | Шайба |
