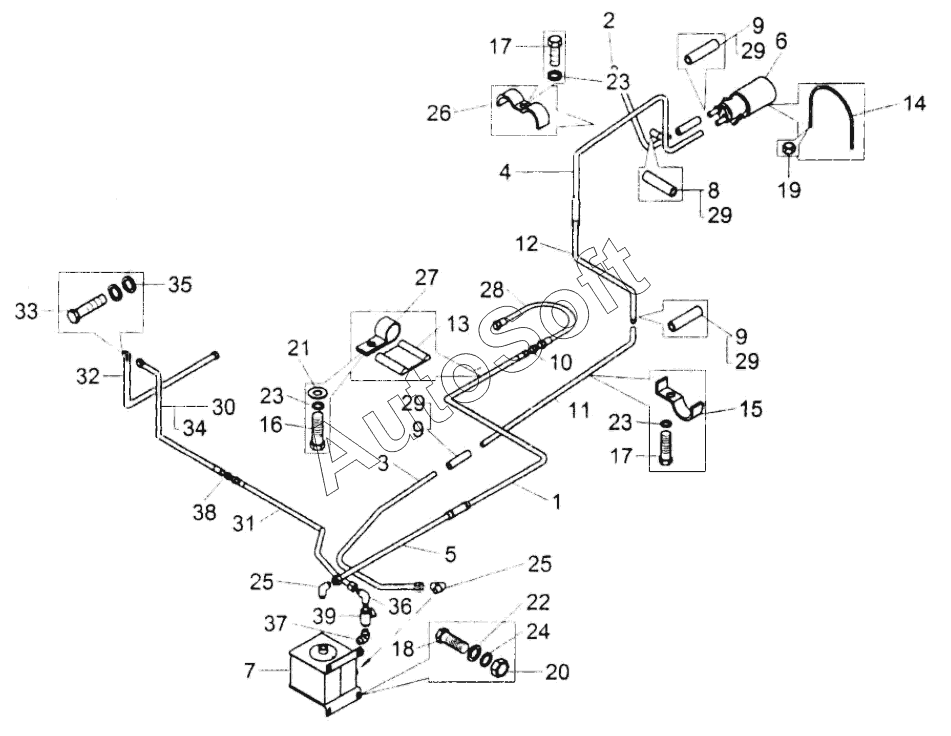

Каталог запасных частей к технике: БелАЗ 75450 (2010). Установка топливопроводов;Mounting of fuel pipelines
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
25
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Топливопровод | |
| 2 | 7***0 | Топливопровод | |
| 3 | 7***1 | Топливопровод | |
| 4 | 7***0 | Топливопровод | |
| 5 | 7***1 | Топливопровод | |
| 6 | 7***0 | Насос топливозакачивающий | |
| 7 | 7***0 | Обогреватель топлива | |
| 8 | 5***0 | Шланг соединительный | |
| 9 | 5***2 | Шланг | |
| 10 | 7***4 | Переходник | |
| 11 | 7***2 | Топливопровод | |
| 12 | 7***1 | Трубка | |
| 13 | 5***1 | Прокладка | |
| 14 | 5***4 | Хомут | |
| 15 | 7***4 | Скоба | |
| 16 | 2***5 | Болт | |
| 17 | 2***4 | Болт | |
| 18 | 2***8 | Болт | |
| 19 | 2***8 | Гайка | |
| 20 | 2***4 | Гайка | |
| 21 | 2***4 | Шайба | |
| 22 | 2***7 | Шайба | |
| 23 | 2***4 | Шайба | |
| 24 | 2***7 | Шайба | |
| 25 | 3***2 | Угольник | |
| 26 | 3***2 | Скоба | |
| 27 | 3***8 | Кляммер | |
| 28 | A***S | Шланг | |
| 29 | N***1 | Хомут | |
| 30 | 7***0 | Трубка подвода топлива | |
| 31 | 7***1 | Трубка | |
| 32 | 7***0 | Топливопровод | |
| 33 | 5***2 | Болт М12х25 | |
| 34 | 5***3 | Хомут | |
| 35 | 5***4 | Прокладка | |
| 36 | 3***4 | Угольник | |
| 37 | 3***6 | Угольник | |
| 38 | 3***0 | Ниппель | |
| 39 | 1***0 | Кран |
