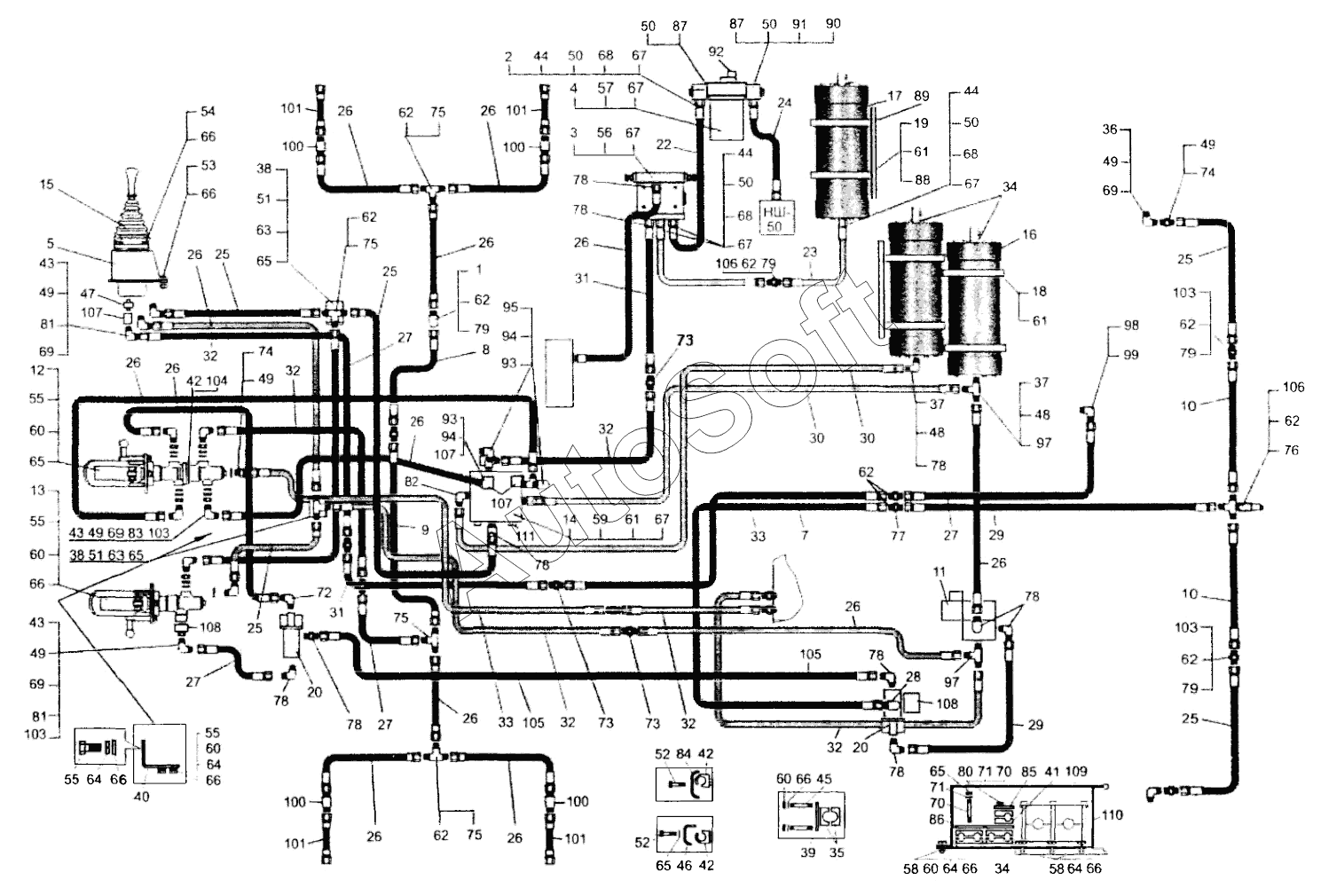

Каталог запасных частей к технике: БелАЗ 75450 (2010). Монтаж гидравлического привода тормозов;Mounting of hydraulic brake drive
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
22
23
24
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
28
29
29
30
30
31
31
32
32
32
32
32
32
33
33
34
34
35
36
37
37
38
38
39
40
41
41
42
42
42
43
43
44
44
44
45
46
47
48
48
49
49
49
49
49
49
50
50
50
50
50
51
51
52
52
53
54
55
55
55
55
56
57
58
58
59
60
60
60
60
60
61
61
61
62
62
62
62
62
62
62
62
62
63
63
63
64
64
64
64
65
65
65
65
65
65
66
66
66
66
66
66
66
66
67
67
67
67
67
67
68
68
68
69
69
69
69
70
70
71
71
72
73
73
73
74
74
75
75
75
75
76
77
78
78
78
78
78
78
78
78
78
79
79
79
79
80
81
81
82
83
84
85
86
87
87
88
89
90
91
92
93
93
94
94
95
96
97
97
98
99
100
100
100
100
101
101
101
101
102
103
103
103
103
103
104
105
105
106
106
107
107
107
108
108
109
110
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Клапан соединительный | |
| 2 | 7***6 | Удлинитель | |
| 3 | 7***0 | Автомат разгрузки насоса | |
| 4 | 7***0 | Фильтр | |
| 5 | 7***0 | Кронштейн | |
| 6 | 7***0 | Трубка | |
| 7 | 7***4 | Трубка | |
| 8 | 7***0 | Трубка | |
| 9 | 7***2 | Трубка | |
| 10 | 7***6 | Трубка | |
| 11 | 7***0 | Распределитель | |
| 12 | 7***1 | Кран управления тормозами | |
| 13 | 7***0 | Кран управления | |
| 14 | 7***0 | Клапан защитный двойной | |
| 15 | 7***0 | Кран управления стояночным тормозом | |
| 16 | 7***0 | Пневмогидроаккумулятор | |
| 17 | 7***0 | Пневмогидроаккумулятор | |
| 18 | 5***0 | Хомут | |
| 19 | 7***0 | Хомут | |
| 20 | 7***4 | Клапан двухмагистральный | |
| 22 | 7***0 | Рукав высокого давления | |
| 23 | 7***0 | Рукав высокого давления | |
| 24 | 7***0 | Рукав высокого давления | |
| 25 | 7***0 | Рукав высокого давления | |
| 26 | 7***6 | Рукав высокого давления | |
| 27 | 7***0 | Рукав высокого давления | |
| 28 | 3***5 | Угольник | |
| 29 | 7***6 | Рукав высокого давления | |
| 30 | 7***0 | Рукав высокого давления | |
| 31 | 7***0 | Рукав высокого давления | |
| 32 | 7***4 | Рукав высокого давления | |
| 33 | 7***8 | Рукав высокого давления | |
| 34 | 7***8 | Вкладыш | |
| 35 | 7***5 | Вкладыш | |
| 36 | 7***0 | Переходник | |
| 37 | 7***1 | Переходник | |
| 38 | 7***8 | Кронштейн | |
| 39 | 7***8 | Пластина | |
| 40 | 7***2 | Кронштейн | |
| 41 | 7***8 | Вкладыш | |
| 42 | 5***9 | Вкладыш | |
| 43 | 7***8 | Шайба защитная | |
| 44 | 7***7 | Прижим | |
| 45 | 3***7 | Шпилька М8х55 | |
| 46 | 7***4 | Скоба | |
| 47 | 7***0 | Переходник | |
| 48 | 5***9 | Прокладка | |
| 49 | 0***2 | Кольцо | |
| 50 | 0***2 | Кольцо | |
| 51 | 2***8 | Болт | |
| 52 | 2***4 | Болт | |
| 53 | 2***0 | Болт | |
| 54 | 2***7 | Болт | |
| 55 | 2***8 | Болт | |
| 56 | 2***5 | Болт | |
| 57 | 2***7 | Болт | |
| 58 | 2***6 | Болт | |
| 59 | 2***1 | Болт | |
| 60 | 2***0 | Гайка | |
| 61 | 2***2 | Гайка | |
| 62 | 2***0 | Гайка | |
| 63 | 2***4 | Шайба | |
| 64 | 2***5 | Шайба | |
| 65 | 2***4 | Шайба | |
| 66 | 2***5 | Шайба | |
| 67 | 2***6 | Шайба | |
| 68 | 3***7 | Винт М10х35 (0034131700) | |
| 69 | 3***1 | Гайка | |
| 70 | 3***2 | Шпилька М6х35 | |
| 71 | 2***8 | Гайка | |
| 72 | 3***6 | Ниппель | |
| 73 | 3***0 | Ниппель | |
| 74 | 3***2 | Ниппель | |
| 75 | 3***7 | Тройник | |
| 76 | 3***9 | Тройник | |
| 77 | 3***1 | Штуцер | |
| 78 | 3***5 | Угольник (459981645) | |
| 79 | 3***0 | Угольник | |
| 80 | 3***3 | Шпилька М6х35 | |
| 81 | 3***8 | Угольник | |
| 82 | 3***0 | Угольник | |
| 83 | 3***1 | Угольник | |
| 84 | 3***2 | Скоба | |
| 85 | 7***6 | Пластина | |
| 86 | 7***4 | Пластина | |
| 87 | 7***6 | Прижим | |
| 88 | 2***6 | Шайба | |
| 89 | 7***0 | Маслоотражатель | |
| 90 | 2***7 | Шайба | |
| 91 | 3***0 | Винт М12х38 | |
| 92 | A***Р | Индикатор засоренности | |
| 93 | 5***4 | Прокладка | |
| 94 | 3***8 | Угольник | |
| 95 | 0***5 | Реле давления | |
| 96 | 7***0 | Маслоотражатель | |
| 97 | 3***3 | Тройник | |
| 98 | 3***3 | Ниппель | |
| 99 | 5***4 | Прокладка | |
| 100 | 3***6 | Тройник | |
| 101 | 7***0 | Трубка | |
| 102 | 7***0 | Трубка | |
| 103 | 2***1 | Пробка | |
| 104 | 3***6 | Пробка М18х1,5 | |
| 105 | 7***4 | Рукав высокого давления | |
| 106 | 7***0 | Клапан соединительный | |
| 107 | 0***5 | Реле давления | |
| 108 | 0***8 | Реле давления | |
| 109 | 7***0 | Кожух | |
| 110 | 7***0 | Желоб | |
| 111 | 2***3 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
