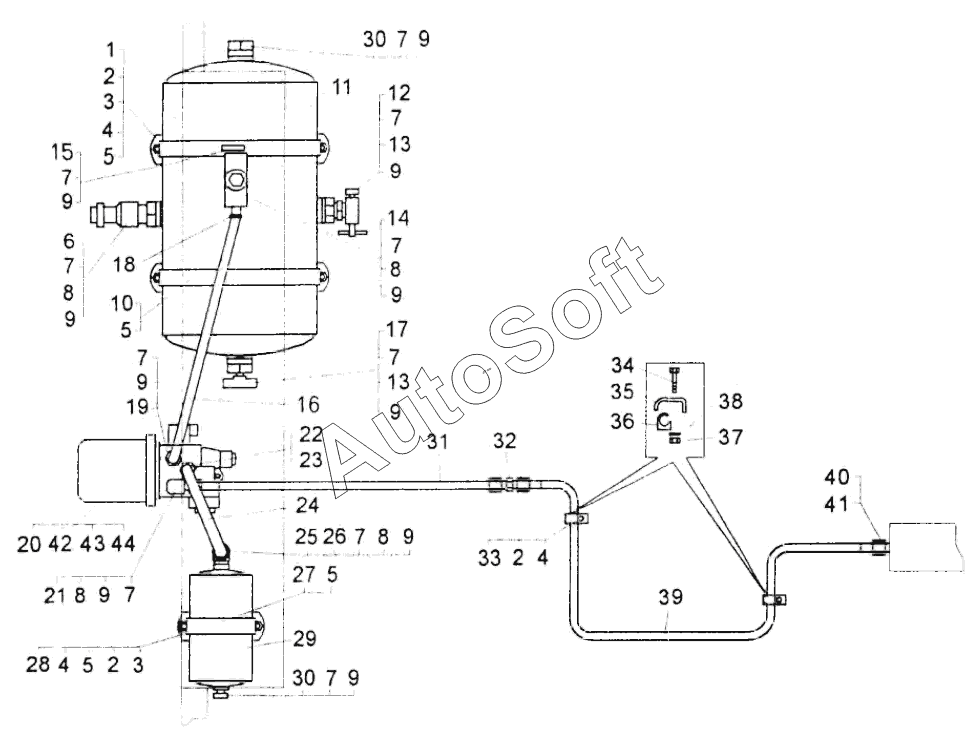

Каталог запасных частей к технике: БелАЗ 75450 (2010). Монтаж трубопроводов компрессора;Mounting of compressor pipelines
33
22
23
24
25
26
27
28
29
30
30
31
32
21
34
35
36
37
38
39
40
41
42
43
44
13
13
2
2
2
3
3
4
4
4
5
5
5
5
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
1
14
15
15
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кронштейн | |
| 2 | 2***6 | Шайба | |
| 3 | 2***6 | Шайба | |
| 4 | 2***7 | Болт | |
| 5 | 2***2 | Гайка | |
| 6 | 7***0 | Клапан предохранительный | |
| 7 | 0***2 | Кольцо | |
| 8 | 3***9 | Гайка | |
| 9 | 3***5 | Шайба защитная | |
| 10 | 5***8 | Хомут крепления | |
| 11 | 7***5 | Ресивер | |
| 12 | П***0 | Кран | |
| 13 | 3***5 | Гайка | |
| 14 | 3***1 | Тройник | |
| 15 | 1***" | Клапан контрольного вывода | |
| 15 | 1***" | Клапан контрольного вывода | |
| 15 | 1***” | Клапан контрольного вывода | |
| 16 | 7***0 | Трубка | |
| 17 | 3***6 | Тройник | |
| 18 | 0***2 | Кольцо | |
| 19 | 4***4 | Штуцер | |
| 20 | 1***0 | Влагомаслоотделитель с встроенным регулятором давления | |
| 20 | 8***0 | Регулятор давления | |
| 21 | 4***6 | Угольник | |
| 22 | 3***2 | Ниппель | |
| 23 | 5***4 | Прокладка | |
| 24 | 7***4 | Трубопровод | |
| 25 | 0***2 | Кольцо | |
| 26 | 4***1 | Угольник | |
| 27 | 7***0 | Хомут | |
| 28 | 7***0 | Кронштейн | |
| 29 | 7***5 | Ресивер | |
| 30 | 3***9 | Пробка | |
| 31 | 7***0 | Шланг (5336-3506085-01) | |
| 32 | 3***6 | Ниппель | |
| 33 | 7***9 | Кронштейн | |
| 34 | 3***4 | Болт | |
| 35 | 7***4 | Скоба | |
| 36 | 5***8 | Вкладыш | |
| 37 | 2***8 | Гайка | |
| 38 | 2***4 | Шайба | |
| 39 | 7***8 | Трубка | |
| 40 | 5***9 | Прокладка | |
| 41 | 3***0 | Штуцер | |
| 42 | 2***7 | Шайба | |
| 43 | 2***7 | Шайба | |
| 44 | 3***6 | Болт М12 |
