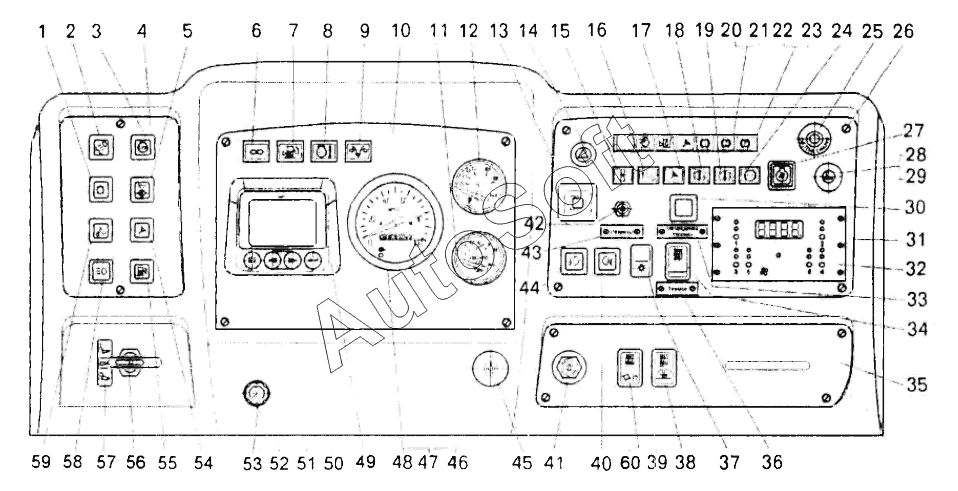

Каталог запасных частей к технике: БелАЗ 75450 (2010). Установка панели приборов;Mounting of instrumentation panel
36
44
43
42
41
40
39
38
37
45
35
34
33
32
31
30
29
28
52
60
59
58
57
56
55
54
53
27
51
50
49
48
47
46
46
7
13
12
11
10
9
9
8
8
14
7
6
6
5
4
3
2
19
26
25
24
24
23
22
21
20
1
19
18
18
17
16
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Выключатель системы управления ГМП | |
| 2 | 7***1 | Выключатель подсветки лестницы | |
| 3 | 7***2 | Выключатель останова двигателя | |
| 4 | 7***0 | Панель приборов левая | |
| 5 | 7***7 | Выключатель проверки ламп | |
| 6 | 2***7 | Контрольная лампа | |
| 6 | 2***7 | Лампа контрольная | |
| 7 | 2***2 | Лампа контрольная | |
| 7 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 8 | 2***1 | Лампа контрольная | |
| 8 | 7***0 | Контрольная лампа уровня охлаждающей жидкости двигателя | |
| 9 | 2***3 | Лампа контрольная | |
| 9 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 10 | 7***0 | Панель приборов средняя | |
| 11 | Э***4 | Указатель | |
| 12 | Э***5 | Указатель | |
| 13 | Ц***4 | Табло | |
| 14 | 3***M | Выключатель аварийной сигнализации | |
| 15 | 2***2 | Лампа контрольная | |
| 15 | 7***4 | Контрольная лампа блокировки ГТ | |
| 16 | 7***8 | Контрольная лампа подъема платформы | |
| 17 | 7***6 | Контрольная лампа засорения фильтров рулевого управления | |
| 18 | 2***7 | Лампа контрольная | |
| 18 | 7***9 | Фонарь контрольной лампы | |
| 19 | 2***6 | Лампа контрольная | |
| 19 | 7***9 | Контрольная лампа аварийной температуры ММОТ | |
| 20 | Б***4 | Блок контрольных ламп | |
| 21 | И***6 | Планка | |
| 22 | 2***1 | Винт | |
| 23 | 2***2 | Шайба | |
| 24 | 2***5 | Лампа контрольная | |
| 24 | 7***9 | Контрольная лампа засорения фильтров ММОТ | |
| 25 | К***и | Кнопка системы смазки | |
| 26 | Е***1 | Винт М6х20 | |
| 27 | 7***2 | Выключатель вентилятора двигателя | |
| 28 | 1***5 | Прикуриватель | |
| 29 | А***2 | Лампа А24-2 | |
| 30 | 8***0 | Выключатель | |
| 31 | 7***0 | Панель приборов правая | |
| 32 | Б***ь | Базовый модуль системы контроля давления воздуха в шинах | |
| 33 | 7***2 | Табличка | |
| 34 | П***7 | Переключатель | |
| 35 | 7***0 | Накладка правая | |
| 36 | 7***4 | Табличка | |
| 37 | 0***2 | Переключатель | |
| 38 | П***6 | Переключатель отопителя | |
| 39 | 7***0 | Переключатель отопителя кабины | |
| 40 | 8***4 | Выключатель | |
| 41 | В***6 | Замок-выключатель | |
| 42 | 3***1 | Переключатель | |
| 43 | 7***7 | Табличка | |
| 44 | 8***3 | Выключатель | |
| 45 | С***1 | Сигнализатор аварийный | |
| 46 | 8***2 | Прибор показывающий спидометра | |
| 46 | П***3 | Прибор | |
| 47 | 8***2 | Крышка разъема | |
| 48 | Т***4 | Винт | |
| 49 | 7***4 | Дисплей PVW-PW-30 | |
| 50 | 7***3 | Ручка выключателя | |
| 51 | В***1 | Выключатель света щитка приборов | |
| 52 | 2***3 | Гайка | |
| 53 | 3***5 | Винт | |
| 54 | 7***0 | Выключатель дублирующего привода руля | |
| 55 | 7***0 | Выключатель топливопрокачи-вающего насоса | |
| 56 | П***2 | Переключатель | |
| 57 | 7***6 | Табличка | |
| 58 | 7***0 | Выключатель фары-прожектора | |
| 59 | 7***0 | Выключатель блокировки опускания платформы | |
| 60 | 5***5 | Рамка выключателя |
