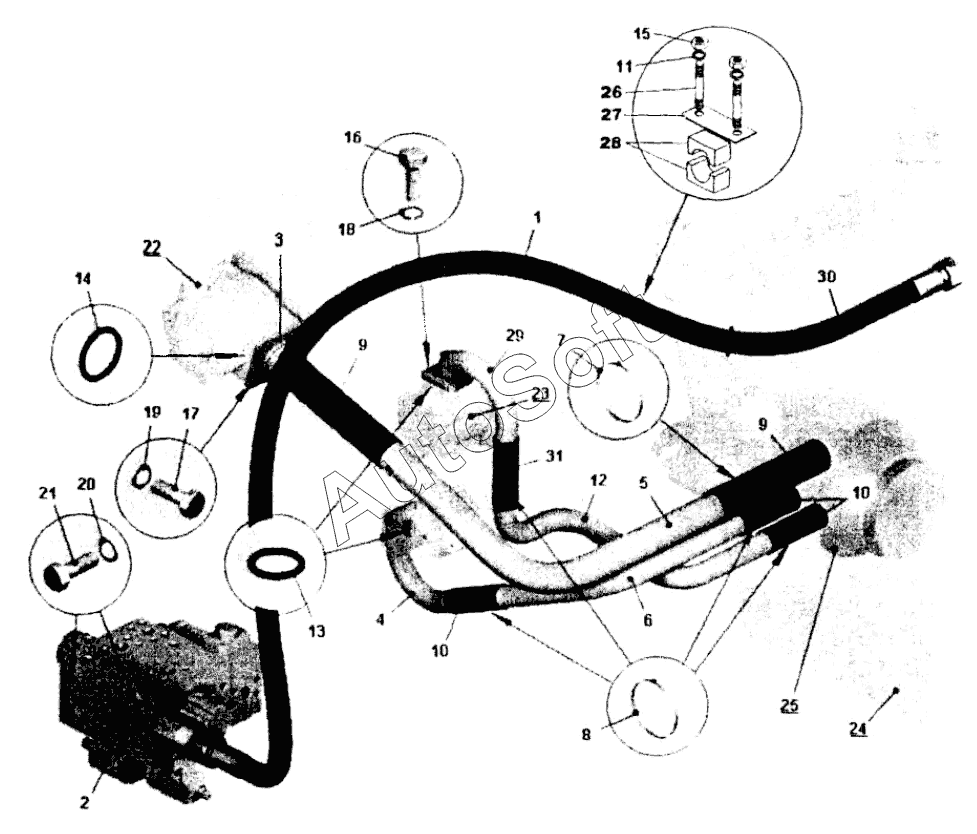

Каталог запасных частей к технике: БелАЗ 75450 (2010). Установка трубопроводов опрокидывающего механизма. Монтаж всасывающих и сливной гидролиний;Mounting of hoist pipelines. Assemblage of suction and drainage hydraulic lines
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 7***4 | Панель управления | |
| 3 | 5***4 | Фланец | |
| 4 | 7***0 | Труба | |
| 5 | 7***0 | Труба всасывающая | |
| 6 | 7***4 | Труба | |
| 7 | 7***0 | Хомут | |
| 8 | 5***0 | Хомут | |
| 9 | 5***6 | Рукав всасывающий | |
| 10 | 5***4 | Рукав всасывающий | |
| 11 | 2***5 | Шайба | |
| 12 | 7***0 | Труба | |
| 13 | 0***2 | Кольцо | |
| 14 | 0***2 | Кольцо | |
| 15 | 2***0 | Гайка | |
| 16 | 2***9 | Болт | |
| 17 | 2***3 | Болт | |
| 18 | 2***6 | Шайба | |
| 19 | 2***7 | Шайба | |
| 20 | 2***8 | Шайба | |
| 21 | 3***7 | Болт | |
| 22 | Н***3 | Насос | |
| 23 | Н***4 | Насос | |
| 24 | 7***8 | Бак масляный | |
| 25 | 7***0 | Заслонка | |
| 26 | 3***8 | Шпилька | |
| 27 | 7***4 | Пластина | |
| 28 | 7***2 | Вкладыш | |
| 29 | 7***1 | Труба всасывающая | |
| 30 | 7***0 | Трубопровод | |
| 31 | 5***5 | Рукав всасывающий |
