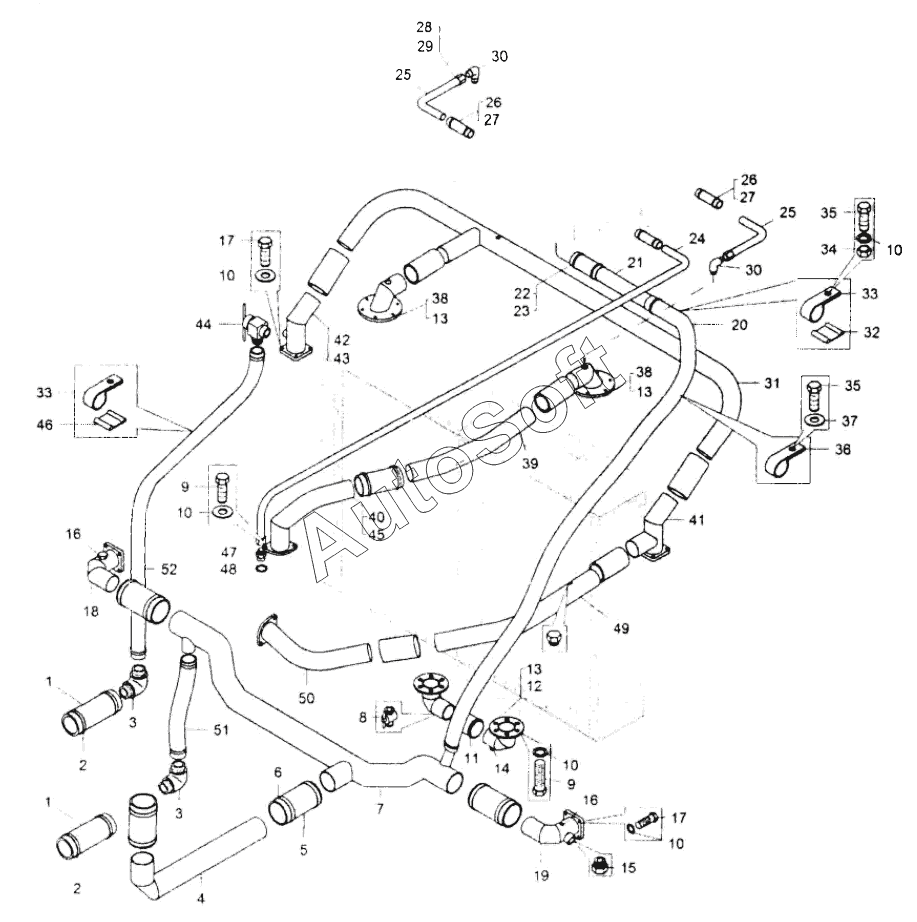

Каталог запасных частей к технике: БелАЗ 75450 (2010). Установка системы охлаждения двигателя. Вид 2;Mounting of the engine cooling system. View 2
40
28
29
30
30
31
32
33
33
34
35
35
36
37
38
38
39
27
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
2
3
3
4
5
6
7
8
9
9
10
10
10
10
10
11
12
13
13
13
1
1
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Шланг соединительный | |
| 2 | N***1 | Хомут | |
| 3 | 7***0 | Патрубок | |
| 4 | 7***0 | Труба | |
| 5 | 7***7 | Шланг | |
| 6 | 7***0 | Хомут | |
| 7 | 7***0 | Труба | |
| 8 | 7***0 | Кран | |
| 9 | 2***7 | Болт | |
| 10 | 2***5 | Шайба | |
| 11 | 7***6 | Шланг соединительный | |
| 12 | 7***0 | Патрубок | |
| 13 | 5***2 | Прокладка | |
| 14 | 2***3 | Пробка | |
| 15 | 2***5 | Пробка | |
| 16 | 2***1 | Пробка | |
| 17 | 2***0 | Болт | |
| 18 | 7***0 | Патрубок | |
| 19 | 7***0 | Патрубок | |
| 20 | 7***7 | Шланг соединительный | |
| 21 | 7***3 | Труба | |
| 22 | 7***0 | Хомут | |
| 23 | 5***8 | Шланг | |
| 24 | 7***2 | Труба | |
| 25 | 7***8 | Труба | |
| 26 | 5***7 | Шланг | |
| 27 | N***1 | Хомут | |
| 28 | 3***0 | Гайка накидная | |
| 29 | 3***2 | Муфта | |
| 30 | 3***3 | Угольник | |
| 31 | 7***0 | Труба | |
| 32 | 5***5 | Прокладка | |
| 33 | 3***1 | Кляммер | |
| 34 | 2***0 | Гайка | |
| 35 | 2***0 | Болт | |
| 36 | 3***8 | Кляммер | |
| 37 | 2***4 | Шайба | |
| 38 | 7***0 | Патрубок | |
| 39 | 7***0 | Патрубок | |
| 40 | 7***0 | Труба | |
| 41 | 7***0 | Патрубок | |
| 42 | 7***0 | Патрубок | |
| 43 | 0***2 | Кольцо | |
| 44 | B***0 | Кран | |
| 45 | 0***2 | Кольцо | |
| 46 | 5***1 | Прокладка | |
| 47 | 3***2 | Ниппель | |
| 48 | 0***2 | Кольцо | |
| 49 | 7***0 | Труба | |
| 50 | 7***0 | Труба | |
| 51 | 5***5 | Шланг соединительный | |
| 52 | 5***5 | Шланг резинотканевый |
