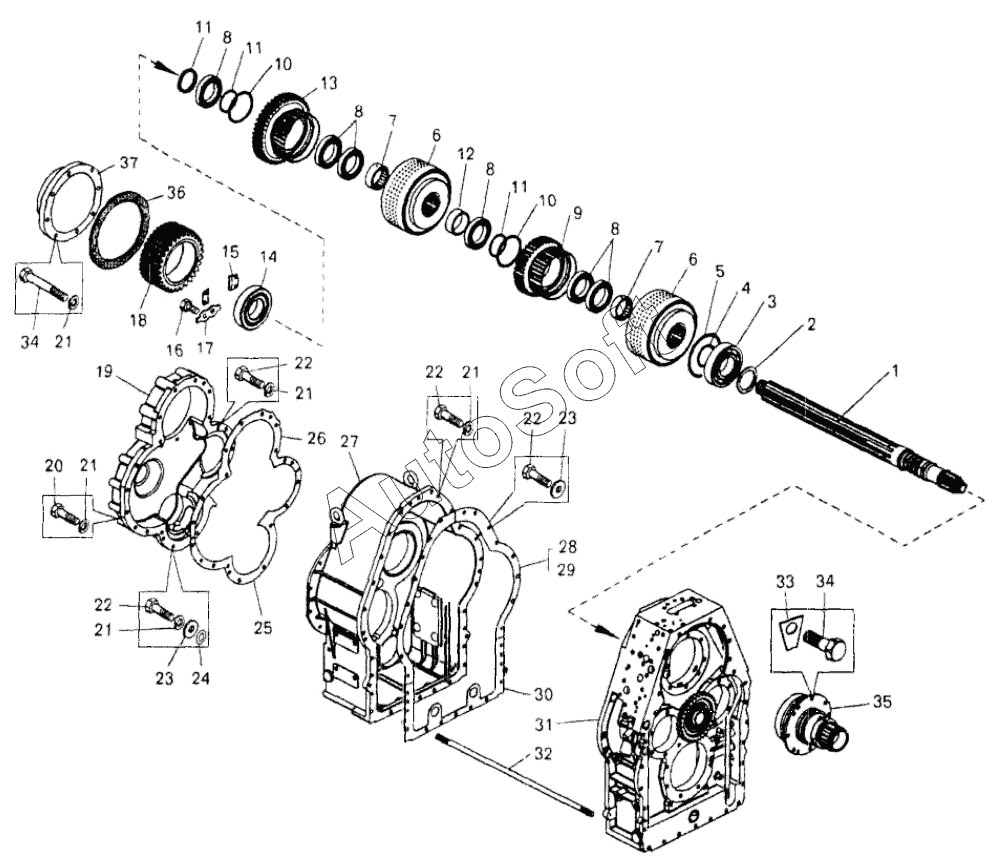

Каталог запасных частей к технике: БелАЗ 75450 (2010). Коробка передач. Картеры, установка первичного вала;Gearbox. Casings, mounting of main shaft
29
20
21
21
21
21
21
22
22
22
22
23
23
24
25
26
27
28
19
30
31
32
33
34
34
35
36
37
10
10
2
3
4
5
6
6
7
7
8
8
8
8
9
1
11
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Вал первичный | |
| 2 | 7***0 | Кольцо распорное | |
| 3 | 5***6 | Подшипник | |
| 4 | 7***5 | Кольцо | |
| 5 | 5***2 | Кольцо | |
| 6 | 7***0 | Фрикцион 2 передачи | |
| 7 | 5***6 | Втулка | |
| 8 | 6***Л | Подшипник | |
| 9 | 7***0 | Шестерня 1 передачи в сборе | |
| 10 | 5***4 | Кольцо | |
| 11 | 7***8 | Кольцо распорное | |
| 12 | 7***2 | Втулка | |
| 13 | 7***0 | Шестерня II передачи в сборе | |
| 14 | 1***М | Подшипник | |
| 15 | 7***8 | Скоба замковая | |
| 16 | 2***5 | Болт | |
| 17 | 5***0 | Скоба замковая | |
| 18 | 7***2 | Шестерня привода реверсивного вала ведущая | |
| 19 | 7***0 | Крышка шестерен привода реверсивного вала | |
| 20 | 2***9 | Болт | |
| 21 | 2***7 | Шайба | |
| 22 | 3***2 | Болт | |
| 23 | 2***7 | Шайба | |
| 24 | 0***6 | Кольцо | |
| 25 | 7***7 | Прокладка нижняя | |
| 26 | 7***6 | Прокладка верхняя | |
| 27 | 7***0 | Картер коробки передач | |
| 28 | 7***8 | Прокладка правая | |
| 29 | 7***9 | Прокладка левая | |
| 30 | 7***7 | Прокладка нижняя | |
| 31 | 7***0 | Картер гидромеханической передачи | |
| 32 | 3***5 | Шпилька | |
| 33 | 3***3 | Пластина стопорная | |
| 34 | 2***0 | Болт | |
| 35 | 7***1 | Ступица гидротрансформатора в сборе | |
| 36 | 7***5 | Прокладка | |
| 37 | 7***8 | Крышка |
