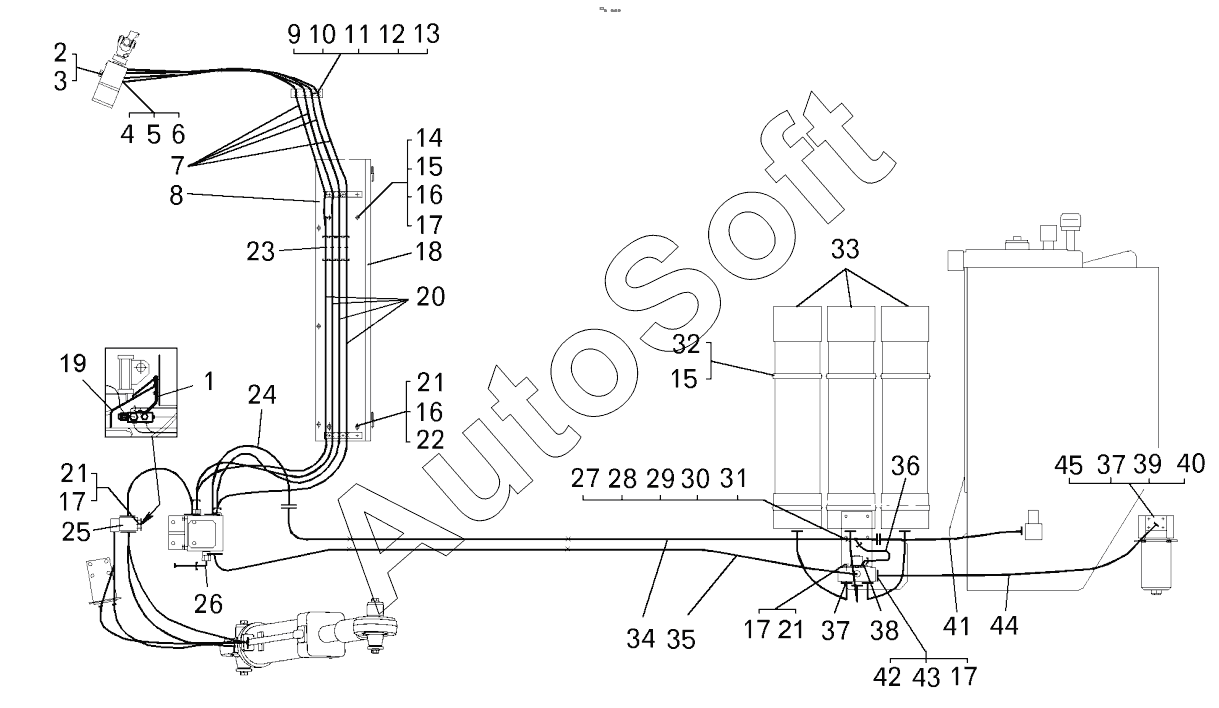

Каталог запасных частей к технике: БелАЗ 75131 (2017). Трубопроводы рулевого управления (вид I), (75131-3400001-30);Steering pipelines (view I)
45
44
43
42
41
40
11
20
19
18
17
17
17
17
16
16
15
15
14
13
12
21
21
21
10
9
8
7
6
5
4
3
2
30
39
38
37
37
36
35
34
33
32
31
1
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Кронштейн | |
| 2 | 5***4 | Прокладка | |
| 3 | 7***2 | Заглушка | |
| 4 | 3***6 | Ниппель | |
| 5 | 7***3 | Удлинитель | |
| 6 | 5***2 | Прокладка | |
| 7 | 7***0 | Рукав высокого давления | |
| 8 | 7***0 | Желоб | |
| 9 | 3***2 | Шпилька М6х35 | |
| 10 | Ш***Т | Шайба | |
| 11 | 7***4 | Пластина | |
| 12 | 7***8 | Вкладыш | |
| 13 | Г***6 | Гайка | |
| 14 | Б***5 | Болт | |
| 15 | Г***0 | Гайка | |
| 16 | 2***6 | Шайба | |
| 17 | Ш***Т | Шайба | |
| 18 | 7***0 | Кожух | |
| 19 | 7***0 | Кожух | |
| 20 | 7***4 | Рукав высокого давления | |
| 21 | Б***0 | Болт | |
| 22 | Ш***Л | Шайба | |
| 23 | 3***0 | Ниппель | |
| 24 | 7***0 | Рукав высокого давления | |
| 25 | 7***2 | Плита соединительная | |
| 26 | 3***5 | Угольник (459981645) | |
| 27 | 7***8 | Пластина | |
| 28 | 7***4 | Вкладыш | |
| 29 | Г***Н | Гайка | |
| 30 | Ш***Т | Шайба | |
| 31 | 3***7 | Шпилька М8х55 | |
| 32 | 7***0 | Хомут | |
| 33 | 7***0 | Пневмогидроаккумулятор | |
| 34 | 7***0 | Труба | |
| 35 | 7***4 | Труба | |
| 36 | 7***0 | Трубопровод | |
| 37 | 0***3 | Кольцо | |
| 38 | 3***9 | Угольник | |
| 39 | 3***0 | Винт М12х38 | |
| 40 | Ш***Л | Шайба | |
| 41 | 7***0 | Рукав высокого давления | |
| 42 | 7***7 | Прижим | |
| 43 | 3***3 | Шпилька М6х35 | |
| 44 | 7***0 | Рукав (L=1400мм) | |
| 45 | 7***6 | Прижим | |
| 46 | 7***1 | Труба | |
| 47 | 7***0 | Рукав высокого давления | |
| 48 | 3***7 | Винт М10х35 (0034131700) | |
| 49 | 7***0 | Кронштейн | |
| 50 | 7***0 | Цилиндр поворота в сборе | |
| 51 | 7***0 | Труба | |
| 52 | 7***1 | Труба | |
| 53 | 7***9 | Пластина | |
| 54 | 0***3 | Кольцо | |
| 55 | 7***0 | Кронштейн | |
| 56 | 7***4 | Винт 3/8-16UNC | |
| 57 | O***5 | Усилитель потока | |
| 58 | 7***5 | Винт 7/16-14UNC | |
| 59 | 7***0 | Рукав высокого давления | |
| 60 | 7***2 | Удлинитель | |
| 61 | 7***0 | Труба | |
| 62 | 3***5 | Угольник | |
| 63 | 7***1 | Тяга рулевой трапеции в сборе | |
| 64 | Б***5 | Болт | |
| 65 | Ш***Т | Шайба | |
| 66 | 7***7 | Пластина прижимная | |
| 67 | 7***5 | Втулка распорная | |
| 68 | 7***6 | Палец | |
| 69 | 7***0 | Рукав высокого давления | |
| 70 | 3***2 | Муфта | |
| 71 | 3***0 | Гайка накидная | |
| 72 | 7***0 | Коллектор | |
| 73 | 7***0 | Рукав высокого давления | |
| 74 | А***Р | Индикатор засоренности | |
| 74 | А***Р | Индикатор засоренности | |
| 75 | 5***8 | Болт специальный | |
| 76 | 3***9 | Угольник | |
| 77 | 7***1 | Жгут проводов с датчиком давления | |
| 77 | 7***3 | Кабель соединительный с датчиком давления |
