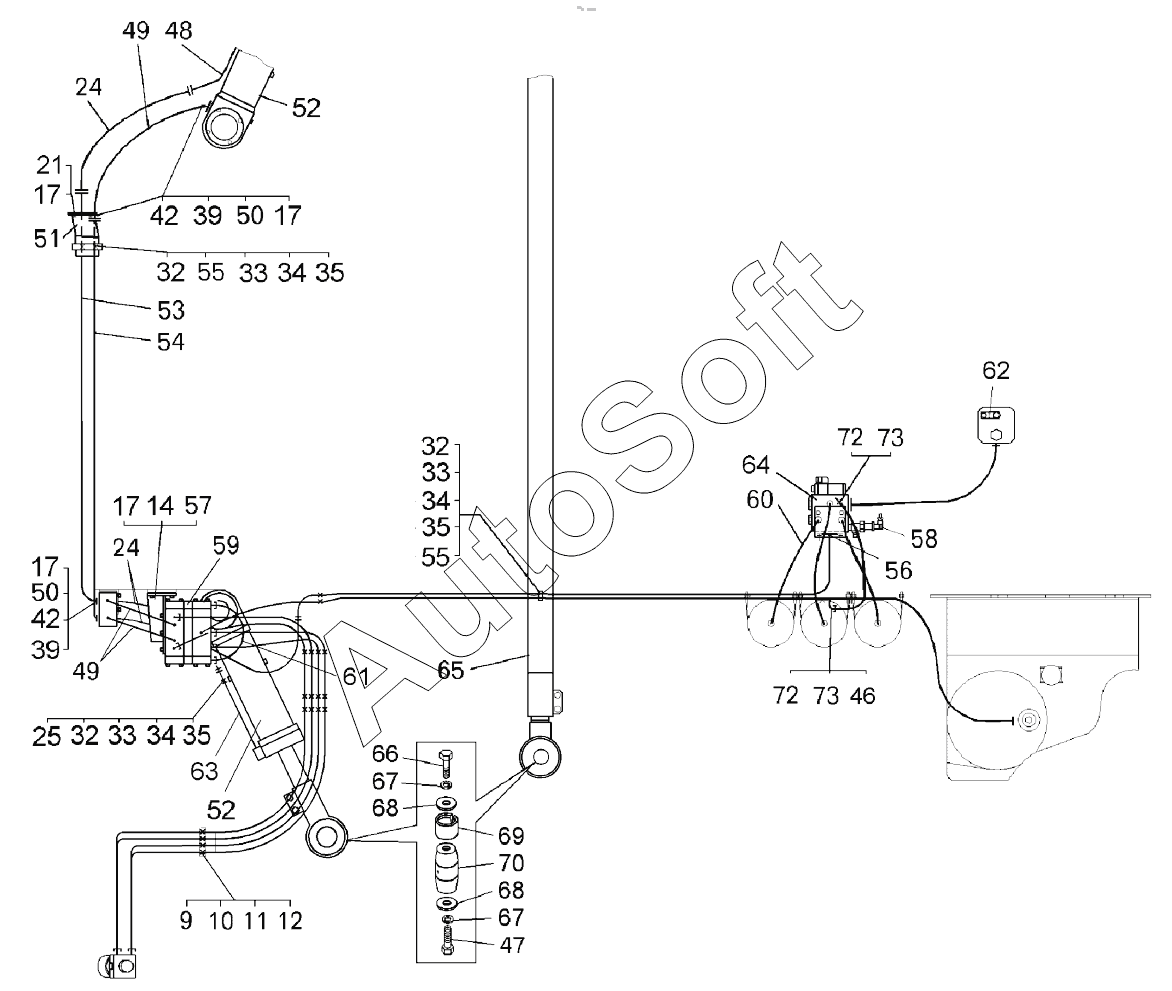

Каталог запасных частей к технике: БелАЗ 75131 (2017). Трубопроводы рулевого управления (вид II) Figure 2.10.14 – Steering pipelines (view II)
47
56
55
55
54
53
52
52
51
50
50
49
49
48
57
46
42
42
39
39
65
73
73
72
72
70
69
68
68
67
67
66
64
63
62
61
60
59
58
58
10
17
17
17
17
14
12
11
9
35
35
35
34
34
34
33
33
33
32
32
32
25
24
24
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Кронштейн | |
| 2 | 5***4 | Прокладка | |
| 3 | 7***2 | Заглушка | |
| 4 | 3***6 | Ниппель | |
| 5 | 7***3 | Удлинитель | |
| 6 | 5***2 | Прокладка | |
| 7 | 7***0 | Рукав высокого давления | |
| 8 | 7***0 | Желоб | |
| 9 | 3***2 | Шпилька М6х35 | |
| 10 | 2***4 | Шайба | |
| 11 | 7***4 | Пластина | |
| 12 | 7***8 | Вкладыш | |
| 13 | 2***8 | Гайка | |
| 14 | 2***7 | Болт | |
| 15 | 2***2 | Гайка | |
| 16 | 2***6 | Шайба | |
| 17 | 2***6 | Шайба | |
| 18 | 7***0 | Кожух | |
| 19 | 7***0 | Кожух | |
| 20 | 7***4 | Рукав высокого давления | |
| 21 | 2***5 | Болт | |
| 22 | 2***6 | Шайба | |
| 23 | 3***0 | Ниппель | |
| 24 | 7***0 | Рукав высокого давления | |
| 25 | 7***8 | Пластина | |
| 26 | 7***5 | Хомут | |
| 27 | 7***2 | Плита соединительная | |
| 28 | 3***0 | Винт М12х38 | |
| 29 | 2***7 | Шайба | |
| 30 | 7***0 | Пневмогидроаккумулятор | |
| 31 | 7***0 | Хомут | |
| 32 | 7***4 | Вкладыш | |
| 33 | 2***0 | Гайка | |
| 34 | 2***5 | Шайба | |
| 35 | 3***7 | Шпилька М8х55 | |
| 36 | 7***0 | Трубопровод | |
| 37 | 7***0 | Труба | |
| 38 | 7***4 | Труба | |
| 39 | 0***3 | Кольцо | |
| 40 | 3***9 | Угольник | |
| 41 | 7***0 | Рукав высокого давления | |
| 42 | 7***7 | Прижим | |
| 43 | 3***3 | Шпилька М6х35 | |
| 44 | 7***0 | Рукав (L=1400мм) | |
| 45 | 7***6 | Прижим | |
| 46 | 3***5 | Угольник | |
| 47 | 5***8 | Болт специальный | |
| 48 | 7***1 | Труба | |
| 49 | 7***0 | Рукав высокого давления | |
| 50 | 3***7 | Винт М10х35 (0034131700) | |
| 51 | 7***0 | Кронштейн | |
| 52 | 7***0 | Цилиндр поворота в сборе | |
| 53 | 7***0 | Труба | |
| 54 | 7***1 | Труба | |
| 55 | 7***9 | Пластина | |
| 56 | 0***3 | Кольцо | |
| 57 | 7***0 | Кронштейн | |
| 58 | 7***1 | Жгут проводов с датчиком давления | |
| 58 | 7***3 | Кабель соединительный с датчиком давления | |
| 59 | 7***0 | Распределитель рулевого управления с усилителем потока | |
| 60 | 7***0 | Рукав высокого давления | |
| 61 | 7***0 | Рукав высокого давления | |
| 62 | А***Р | Индикатор засоренности | |
| 63 | 7***0 | Труба | |
| 64 | 7***0 | Коллектор | |
| 65 | 7***1 | Тяга рулевой трапеции в сборе | |
| 66 | 3***5 | Болт | |
| 67 | 2***1 | Шайба | |
| 68 | 7***7 | Пластина прижимная | |
| 69 | 7***5 | Втулка распорная | |
| 70 | 7***6 | Палец | |
| 71 | 7***0 | Рукав высокого давления | |
| 72 | 3***2 | Муфта | |
| 73 | 3***0 | Гайка накидная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
