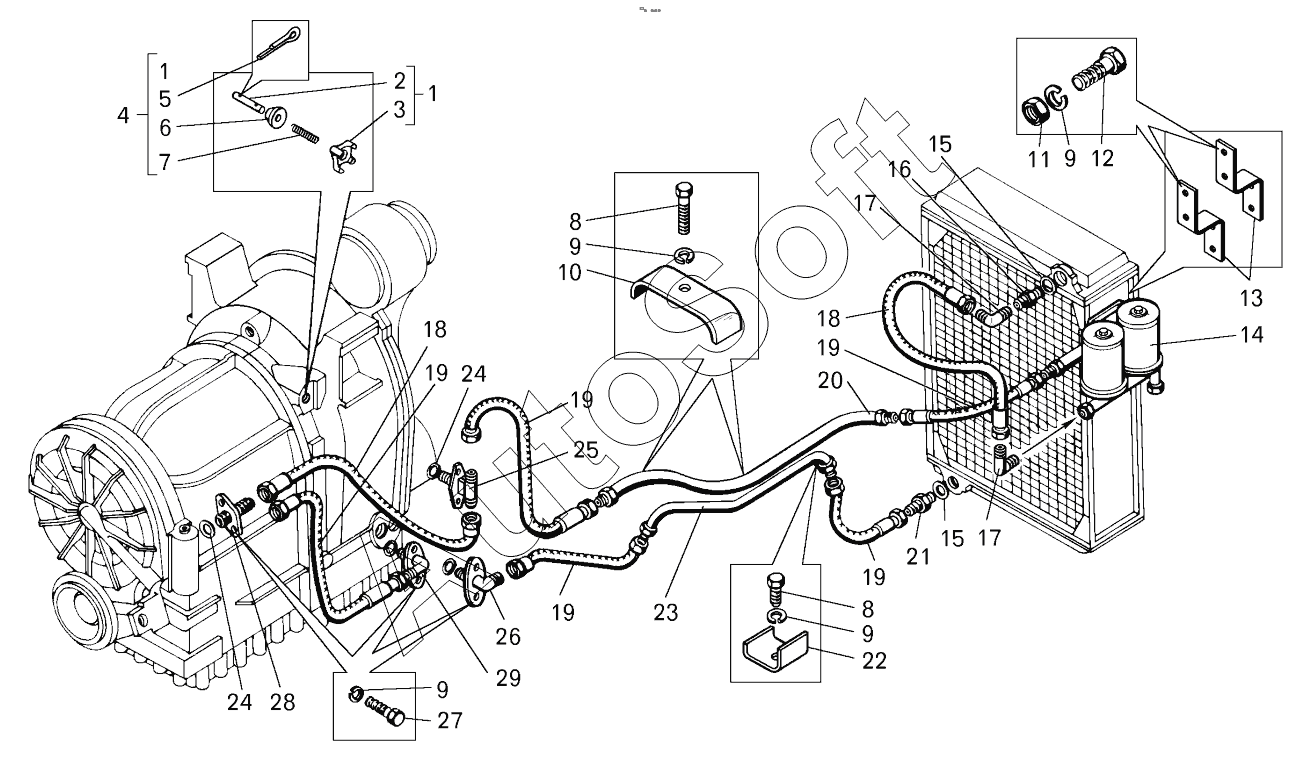

Каталог запасных частей к технике: БелАЗ 7540 (А, В, Е, С, D, К) (2015). Установка трубопроводов и шлангов гидромеханической передачи (75406-1700015);Mounting of pipelines and hoses of hydromechanical gear
15
15
29
28
27
26
25
24
24
23
22
21
20
19
19
19
19
19
18
18
17
17
16
1
1
14
13
12
11
10
9
9
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Корпус со стержнем в сборе | |
| 2 | 5***5 | Стержень | |
| 3 | 5***0 | Корпус | |
| 4 | 5***1 | Клапан обратный в сборе | |
| 5 | 2***2 | Шплинт | |
| 6 | 5***0 | Седло обратного клапана | |
| 7 | 5***1 | Пружина | |
| 8 | 2***9 | Болт | |
| 9 | 2***6 | Шайба | |
| 10 | 5***0 | Скоба | |
| 11 | 2***2 | Гайка | |
| 12 | 2***7 | Болт | |
| 13 | 7***5 | Кронштейн крепления фильтра | |
| 14 | 5***1 | Фильтр в сборе | |
| 15 | 3***9 | Кольцо У-50х45-2 (34496900) | |
| 16 | 5***7 | Патрубок | |
| 17 | 6***6 | Переходник | |
| 18 | 5***3 | Шланг от трубопровода к радиатору | |
| 19 | 5***3 | Шланг свободного слива в картер | |
| 20 | 7***0 | Трубопровод подводящий | |
| 21 | 5***6 | Патрубок | |
| 22 | 5***0 | Скоба | |
| 23 | 7***5 | Трубопровод отводящий | |
| 24 | 0***6 | Кольцо У-32х0-2 | |
| 25 | 7***0 | Тройник | |
| 26 | 5***1 | Угольник | |
| 27 | 2***5 | Болт | |
| 28 | 5***7 | Патрубок | |
| 29 | 7***0 | Угольник |
