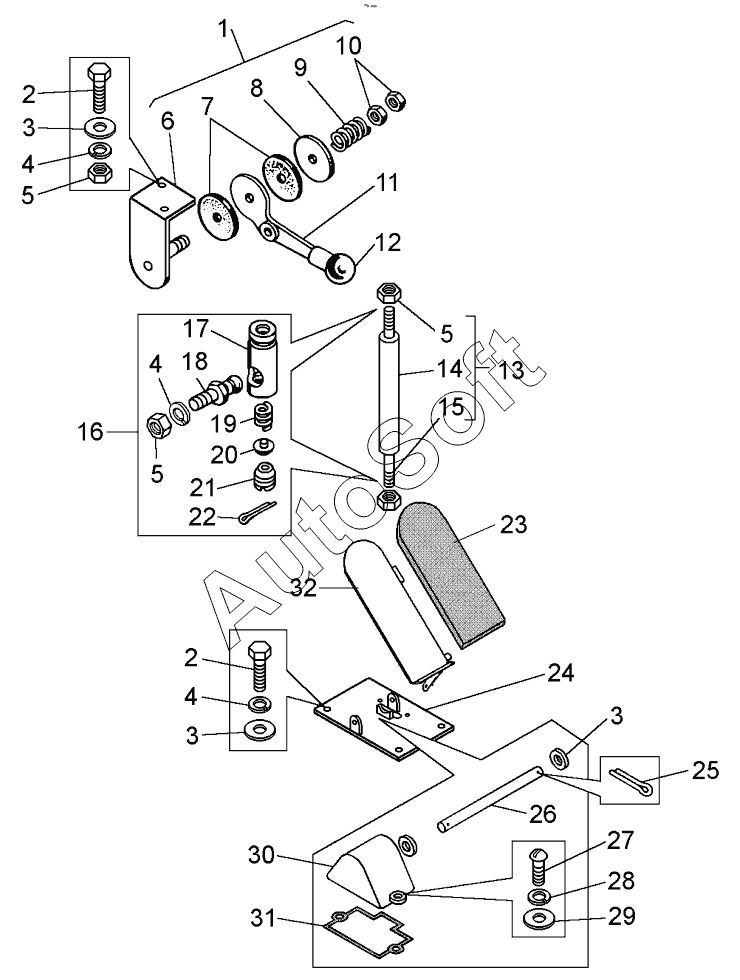

Каталог запасных частей к технике: БелАЗ 7540 (А, В, Е, С, D, К) (2015). Педаль с кронштейном на самосвале БелАЗ-7540D (7547-1108008);Pedal drive of fuel supply
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
5
5
4
4
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Рукоятка в сборе | |
| 2 | 2***6 | Болт | |
| 3 | 2***5 | Шайба | |
| 4 | 2***5 | Шайба | |
| 5 | 2***0 | Гайка | |
| 6 | 5***6 | Кронштейн в сборе | |
| 7 | 5***9 | Шайба | |
| 8 | 5***4 | Шайба | |
| 9 | 5***4 | Пружина | |
| 10 | 3***2 | Гайка | |
| 11 | 5***0 | Рукоятка | |
| 12 | 5***0 | Шарик | |
| 13 | 7***0 | Механизм толкающий | |
| 14 | 7***2 | Труба толкателя | |
| 15 | 7***2 | Тяга толкателя | |
| 16 | 5***8 | Наконечник в сборе | |
| 17 | 5***0 | Наконечник | |
| 18 | 5***1 | Палец шаровой | |
| 19 | 5***6 | Пружина | |
| 20 | 5***2 | Сухарь | |
| 21 | 5***4 | Пробка | |
| 22 | 2***3 | Шплинт | |
| 23 | 7***6 | Накладка педали | |
| 24 | 7***0 | Кронштейн педали | |
| 25 | 2***9 | Шплинт | |
| 26 | 7***6 | Ось | |
| 27 | 2***9 | Винт | |
| 28 | 2***3 | Шайба | |
| 29 | 2***3 | Шайба | |
| 30 | 5***8 | Крышка | |
| 31 | 5***9 | Прокладка | |
| 32 | 7***1 | Педаль с упором |
