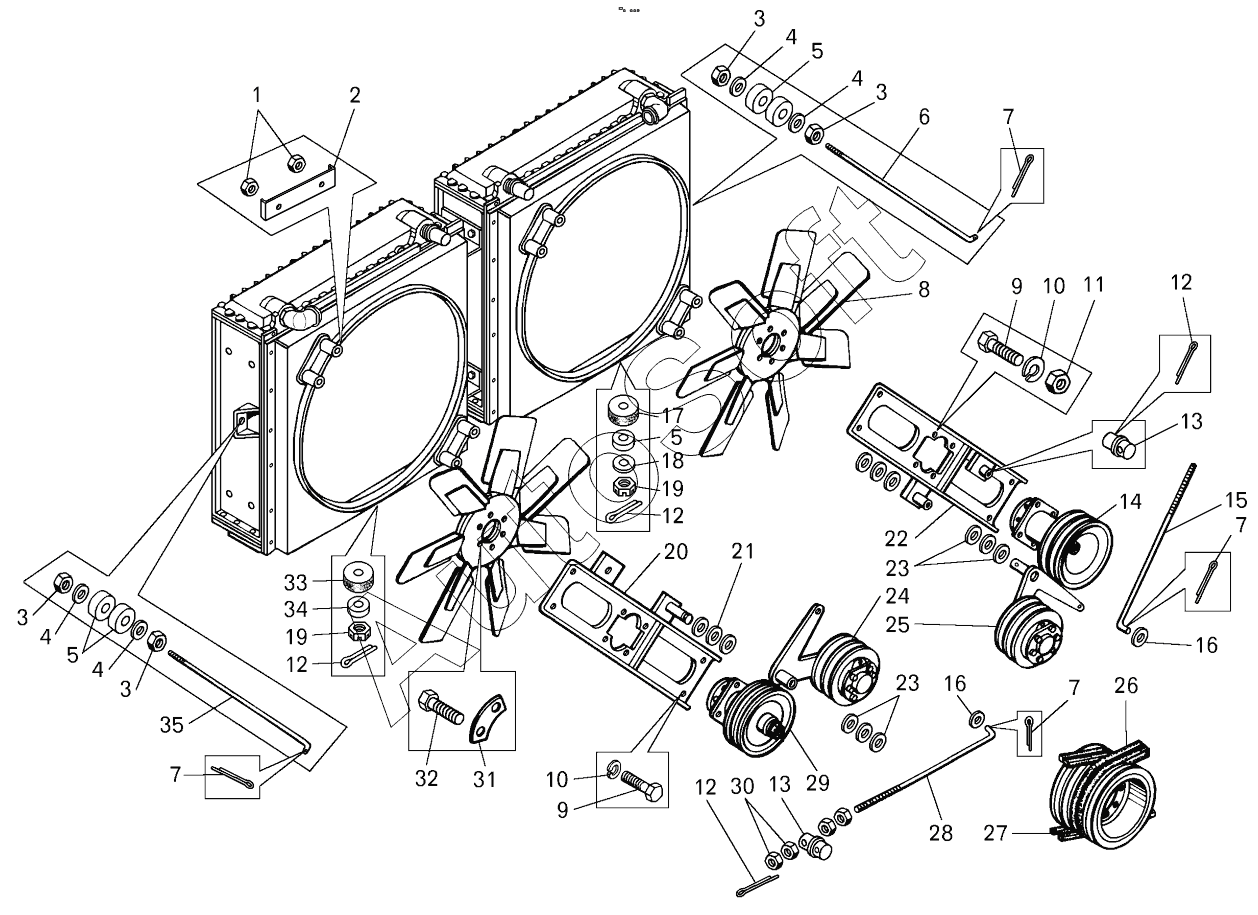

Каталог запасных частей к технике: БелАЗ 7540 (А, В, Е, С, D, К) (2015). Вентиляторы и их привод на самосвале БелАЗ-7540D (7540D-1300010);Fans and their drive truck BELAZ-7540D
1
2
3
3
3
3
4
4
4
4
5
5
5
6
7
7
7
7
8
9
9
10
10
11
12
12
12
12
13
13
14
15
16
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Гайка | |
| 2 | 5***7 | Пластина | |
| 3 | 2***9 | Гайка | |
| 4 | 2***6 | Шайба | |
| 5 | 5***0 | Подушка | |
| 6 | 5***0 | Тяга левая | |
| 7 | 2***3 | Шплинт | |
| 8 | 5***0 | Крыльчатка вентилятора | |
| 9 | 2***7 | Болт | |
| 10 | 2***8 | Шайба | |
| 11 | 2***8 | Гайка | |
| 12 | 2***5 | Шплинт | |
| 13 | 5***6 | Палец | |
| 14 | 5***0 | Привод вентилятора правый | |
| 15 | 5***1 | Тяга | |
| 16 | 2***7 | Шайба | |
| 17 | 5***0 | Подушка | |
| 18 | 2***7 | Шайба | |
| 19 | 2***1 | Гайка | |
| 20 | 5***0 | Кронштейн левого вентилятора | |
| 21 | 5***3 | Шайба регулировочная | |
| 22 | 5***1 | Кронштейн правого вентилятора | |
| 23 | 5***2 | Шайба регулировочная | |
| 24 | 5***1 | Ролик натяжной левый | |
| 25 | 5***1 | Ролик натяжной правый | |
| 26 | 6***0 | Ремень | |
| 27 | 2***0 | Ремень | |
| 28 | 5***2 | Тяга | |
| 29 | 5***1 | Привод вентилятора левый | |
| 30 | 2***5 | Гайка | |
| 31 | 5***5 | Пластина | |
| 32 | 2***8 | Болт | |
| 33 | 5***0 | Подушка подвески радиатора верхняя | |
| 34 | 5***3 | Втулка распорная | |
| 35 | 7***5 | Тяга крепления радиатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
