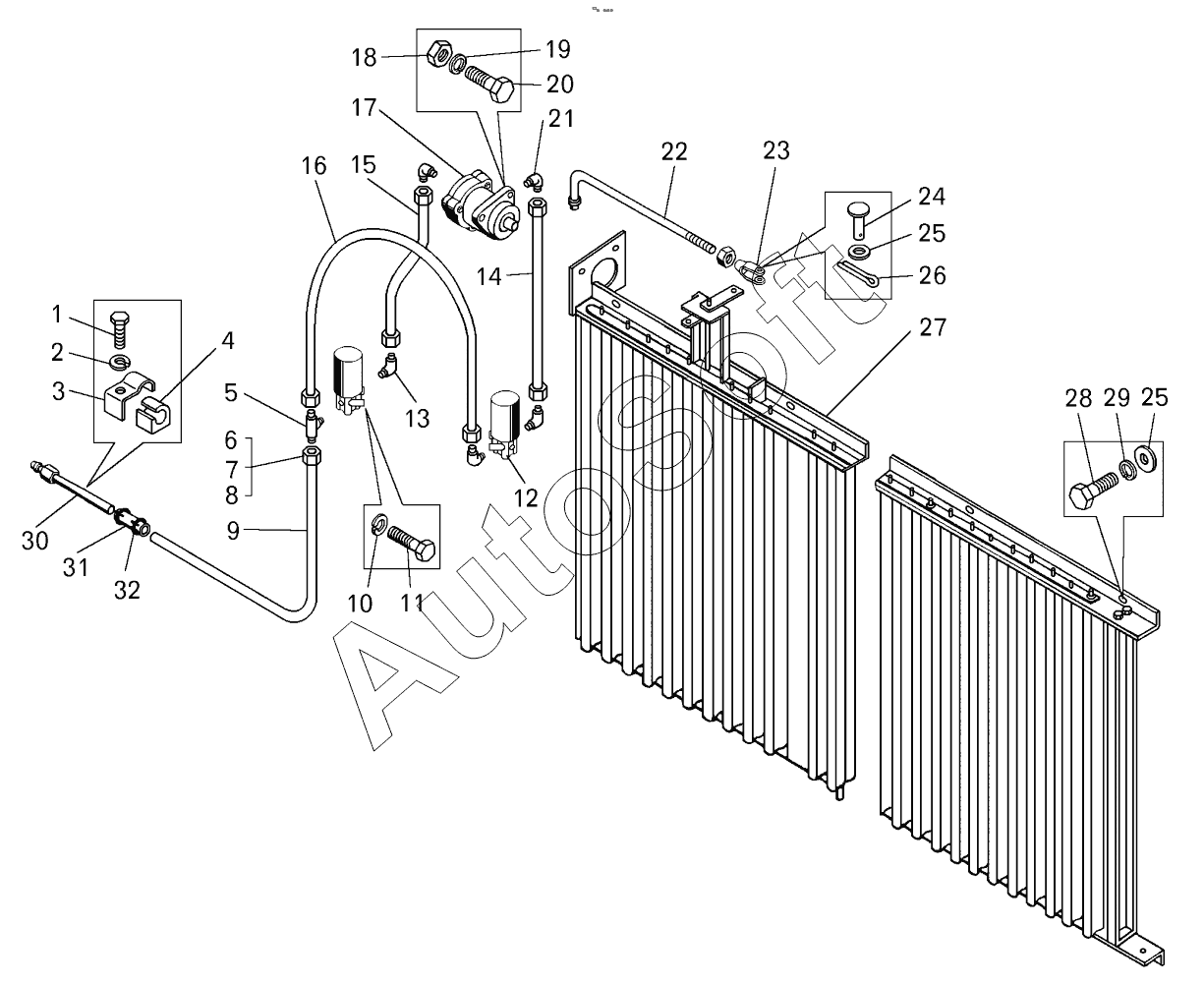

Каталог запасных частей к технике: БелАЗ 7540 (А, В, Е, С, D, К) (2015). Жалюзи радиаторов и их привод на самосвале БелАЗ-7540D (7540D -1300015);Mounting of radiators shutters and their drive truck BELAZ-7540D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Болт | |
| 2 | 2***4 | Шайба | |
| 3 | 7***4 | Скоба | |
| 4 | 5***9 | Вкладыш | |
| 5 | 3***7 | Тройник | |
| 6 | 0***2 | Кольцо | |
| 7 | 3***2 | Муфта | |
| 8 | 3***0 | Гайка накидная | |
| 9 | 7***0 | Труба | |
| 10 | 2***6 | Шайба | |
| 11 | 3***4 | Болт | |
| 12 | 5***0 | Клапан с электромагнитом | |
| 13 | 3***9 | Угольник | |
| 14 | 7***4 | Труба | |
| 15 | 7***0 | Труба | |
| 16 | 7***4 | Труба | |
| 17 | 5***0 | Пневмопереключатель | |
| 18 | 2***4 | Гайка | |
| 19 | 2***7 | Шайба | |
| 20 | 2***2 | Болт | |
| 21 | 3***3 | Угольник | |
| 22 | 7***1 | Тяга управления жалюзи радиатора | |
| 23 | 5***0 | Вилка (453610013) | |
| 24 | 2***5 | Палец | |
| 25 | 2***8 | Шайба | |
| 26 | 2***9 | Шплинт | |
| 27 | 7***0 | Жалюзи радиатора в сборе | |
| 28 | 2***7 | Болт | |
| 29 | 2***5 | Шайба | |
| 30 | 7***2 | Труба | |
| 31 | 5***2 | Шланг | |
| 32 | 3***4 | Хомут |
