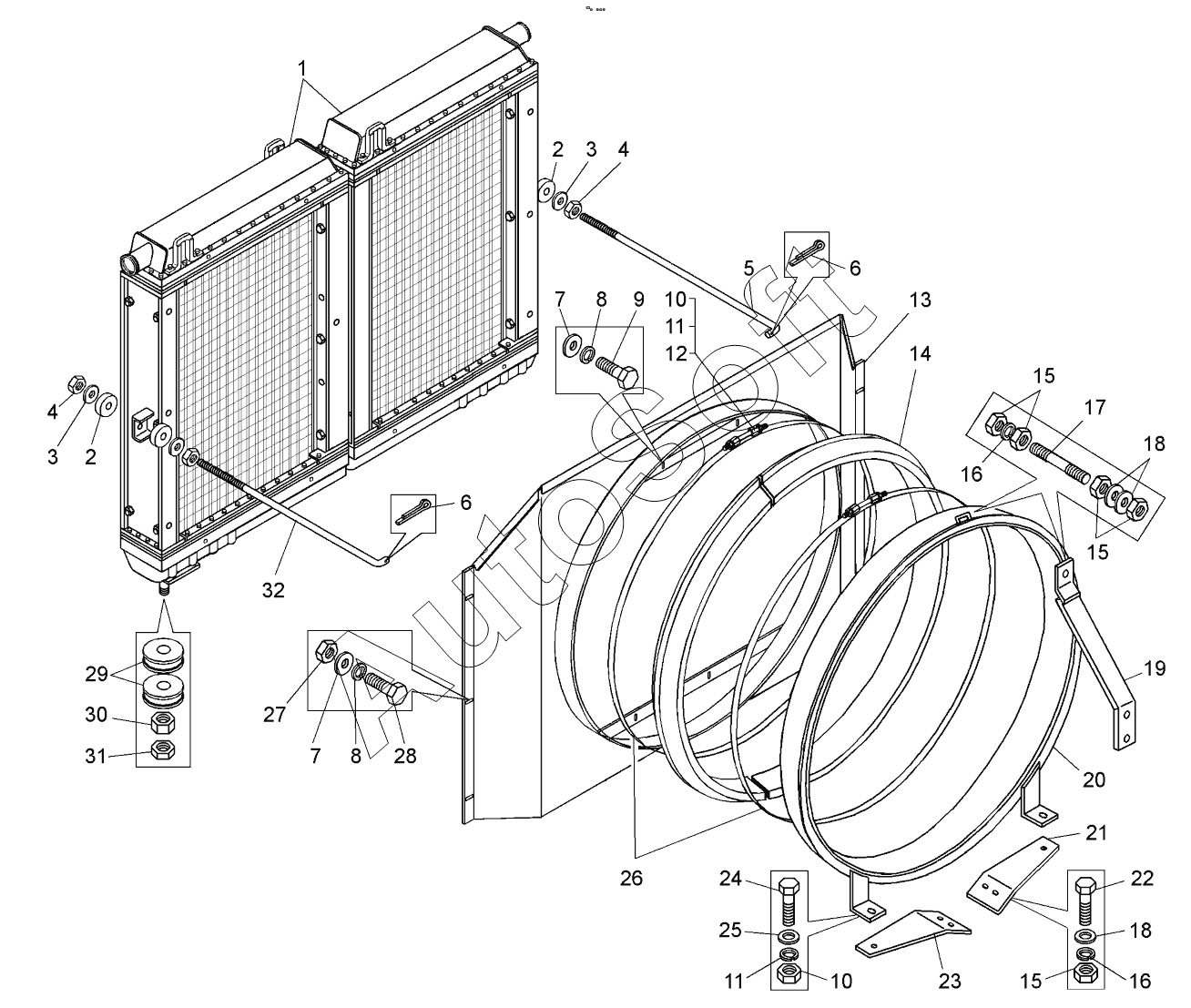

Каталог запасных частей к технике: БелАЗ 7540 (А, В, Е, С, D, К) (2015). Установка блока радиаторов и кожуха (7540K-1300010-20);Mounting of radiators set and shroud
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
18
1
16
16
15
15
15
14
13
12
11
11
10
10
9
8
8
7
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Блок радиаторов | |
| 2 | 5***0 | Подушка | |
| 3 | 2***7 | Шайба | |
| 4 | 2***1 | Гайка | |
| 5 | 5***0 | Тяга левая | |
| 6 | 2***3 | Шплинт | |
| 7 | 3***5 | Шайба | |
| 8 | 2***5 | Шайба | |
| 9 | 2***4 | Болт | |
| 10 | 5***0 | Тяга | |
| 11 | 2***2 | Гайка | |
| 12 | 2***6 | Шайба | |
| 13 | 7***0 | Кожух | |
| 14 | 7***2 | Уплотнитель | |
| 15 | 2***4 | Гайка | |
| 16 | 2***7 | Шайба | |
| 17 | 7***8 | Тяга | |
| 18 | 2***7 | Шайба | |
| 19 | 7***0 | Кронштейн | |
| 20 | 7***0 | Обечайка | |
| 21 | 7***6 | Основание кронштейна правого | |
| 22 | 2***2 | Болт | |
| 23 | 7***7 | Основание кронштейна левого | |
| 24 | 2***7 | Болт | |
| 25 | 2***6 | Шайба | |
| 26 | 7***0 | Хомут | |
| 27 | 2***0 | Гайка | |
| 28 | 2***8 | Болт | |
| 29 | 5***5 | Амортизатор | |
| 30 | 3***6 | Гайка | |
| 31 | 3***7 | Гайка | |
| 32 | 5***5 | Тяга правая |
