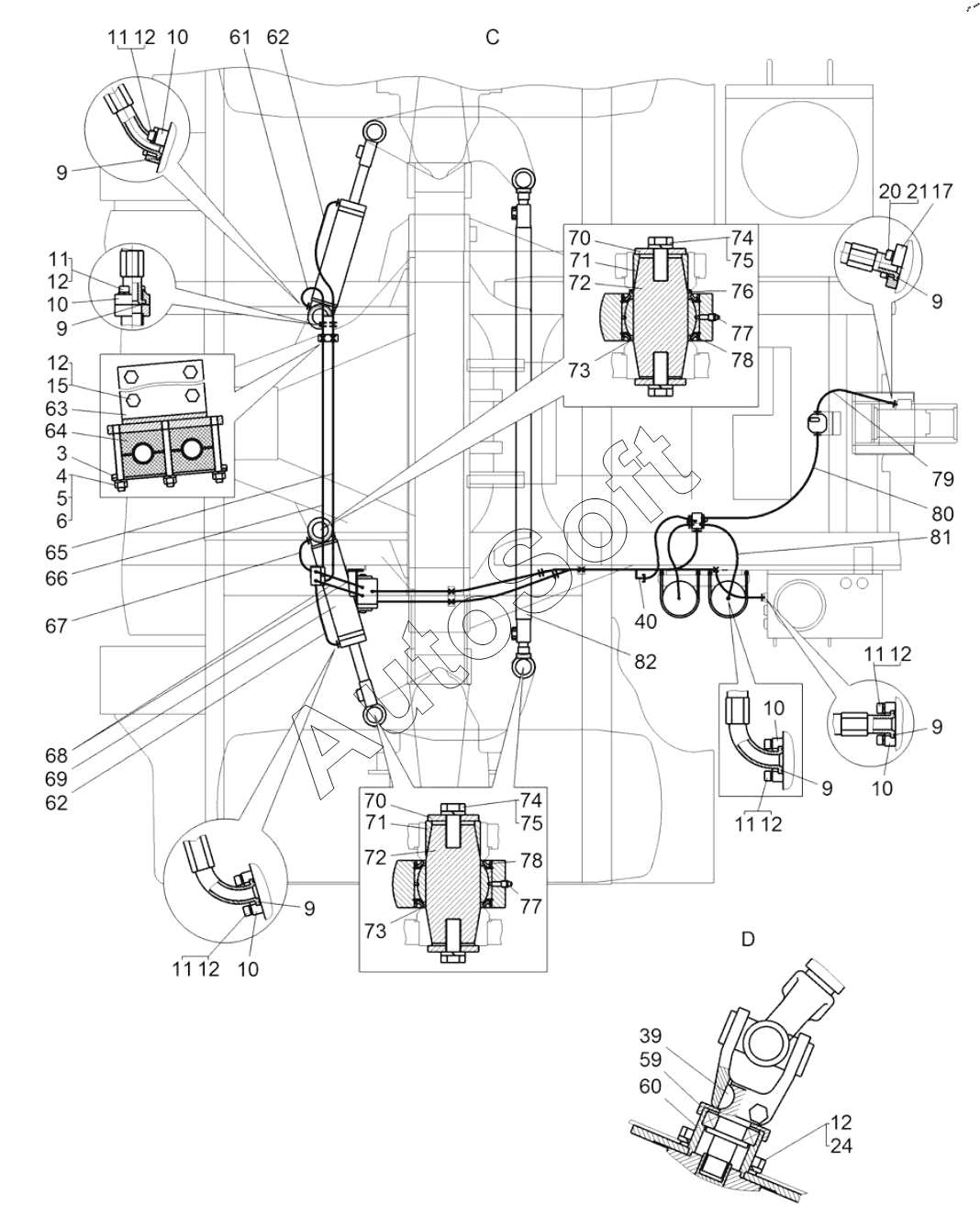

Каталог запасных частей к технике: БелАЗ 7531C (2021). Установка система рулевого управления (75310-3400001-20)
61
60
59
62
62
72
72
82
81
80
79
78
78
77
77
76
75
75
74
74
73
73
71
71
70
70
69
68
67
66
65
64
63
11
11
11
11
11
21
20
17
15
12
12
12
12
12
12
12
10
10
10
10
10
9
9
9
9
9
9
6
5
4
3
40
39
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | O***S | Механизм рулевой | |
| 2 | 7***5 | Вкладыш | |
| 3 | 7***9 | Пластина | |
| 4 | Г***D | Гайка шестигранная нормальная | |
| 5 | Ш***6 | Шайба 8Т.65Г.06 | |
| 6 | 3***7 | Шпилька М8х55 | |
| 7 | 7***4 | Вкладыш | |
| 8 | 7***8 | Пластина | |
| 9 | К***3 | Кольцо 034-040-36-2-3 | |
| 10 | 7***7 | Прижим | |
| 11 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 12 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 13 | 7***0 | Пневмогидроаккумулятор | |
| 14 | 7***0 | Рукав высокого давления | |
| 15 | Б***9 | Болт M10-6gх20.68.019 | |
| 16 | 7***2 | Плита соединительная | |
| 17 | 7***6 | Прижим | |
| 18 | 7***0 | Фильтр | |
| 19 | И***- | Индикатор засоренности АЕ.30.2,5.Р.-.- | |
| 20 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 21 | Ш***6 | Шайба 12Л.65Г.06 | |
| 22 | 7***4 | Винт 3/8-16UNC | |
| 23 | 7***0 | Кронштейн | |
| 24 | Б***9 | Болт M10-6gх25.68.019 | |
| 25 | 2***6 | Шайба | |
| 26 | 7***5 | Винт 7/16-14UNC | |
| 27 | O***8 | Усилитель потока | |
| 28 | 7***0 | Рукав высокого давления | |
| 29 | К***3 | Кольцо 038-044-36-2-3 | |
| 30 | 7***1 | Заглушка | |
| 31 | 7***0 | Труба сливная | |
| 32 | 7***4 | Труба | |
| 33 | 7***0 | Рукав высокого давления | |
| 34 | 7***6 | Хомут | |
| 35 | Г***D | Гайка шестигранная нормальная | |
| 36 | 7***0 | Клапан | |
| 37 | 7***0 | Коллектор | |
| 38 | Б***9 | Болт M10-6gх45.68.019 | |
| 39 | Ш***9 | Шпонка | |
| 40 | 3***5 | Угольник (459981645) | |
| 41 | 7***0 | Жгут проводов датчика давления | |
| 41 | 7***3 | Кабель соединительный с датчиком давления | |
| 42 | Б***9 | Болт M8-6gх22.68.019 | |
| 43 | 2***5 | Шайба | |
| 44 | В***9 | Винт | |
| 45 | Ш***D | Шайба 6-200 HV-A3D | |
| 46 | Ш***6 | Шайба 5Т.65Г.06 | |
| 47 | 7***0 | Рукоятка | |
| 48 | 7***8 | Табличка информационная | |
| 49 | В***1 | Винт СпМ6х20 Е 39410-01 | |
| 50 | 7***4 | Крышка кожуха | |
| 51 | 7***А | Колесо рулевое | |
| 52 | 7***0 | Крышка | |
| 53 | 7***0 | Эмблема | |
| 54 | 7***6 | Табличка информационная | |
| 55 | 7***6 | Кожух | |
| 56 | В***9 | Винт B.М6-6gх10.48.019 | |
| 57 | 7***9 | Колонка рулевая с кронштейном | |
| 58 | 7***8 | Вал карданный рулевого управления | |
| 59 | 7***1 | Крышка подшипника | |
| 60 | 7***9 | Фланец с подшипником | |
| 61 | 7***0 | Рукав высокого давления | |
| 62 | 7***0 | Рукав высокого давления | |
| 63 | 7***8 | Кронштейн | |
| 64 | 7***4 | Вкладыш | |
| 65 | 7***1 | Труба | |
| 66 | 7***0 | Труба | |
| 67 | 7***0 | Рукав высокого давления | |
| 68 | 7***0 | Рукав высокого давления | |
| 69 | 7***1 | Цилиндр поворота | |
| 70 | 5***0 | Пластина прижимная | |
| 71 | 5***8 | Втулка распорная | |
| 72 | 5***8 | Палец штанги | |
| 73 | 7***7 | Кольцо | |
| 74 | Б***9 | Болт М24х2-6gх60.109.40Х.019 | |
| 75 | Ш***6 | Шайба 24Т.65Г.06 | |
| 76 | 7***7 | Кольцо | |
| 77 | М***р | Масленка 1.3.Ц6.хр | |
| 78 | 7***0 | Сальник | |
| 79 | 7***0 | Рукав высокого давления | |
| 80 | 7***0 | Рукав высокого давления | |
| 81 | 7***0 | Рукав (L=950мм) | |
| 82 | 7***2 | Тяга рулевой трапеции |
