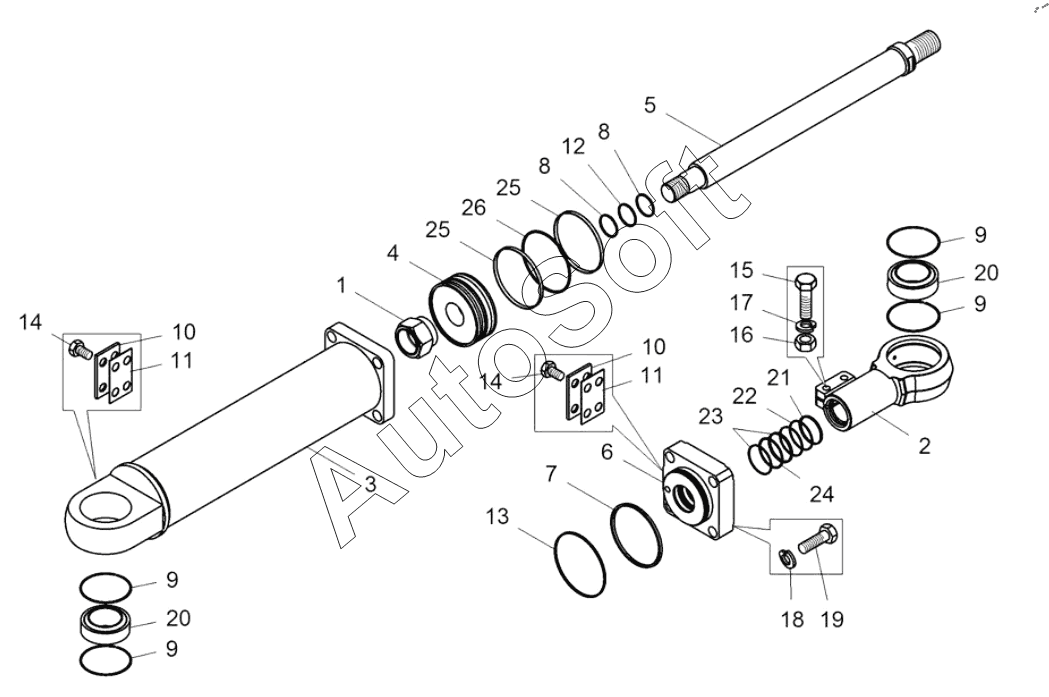

Каталог запасных частей к технике: БелАЗ 7531C (2021). Цилиндр поворота (75306-3429010-01)
13
26
25
25
24
23
22
21
20
20
19
18
17
16
15
14
14
1
12
11
11
10
10
9
9
9
9
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Гайка М56х2-6Н | |
| 2 | 7***0 | Наконечник штока | |
| 3 | 7***0 | Корпус цилиндра | |
| 4 | 7***2 | Поршень | |
| 5 | 7***8 | Шток | |
| 6 | 7***0 | Крышка передняя | |
| 6 | 7***1 | Крышка передняя | |
| 7 | 7***8 | Кольцо защитное | |
| 8 | 7***0 | Кольцо защитное | |
| 9 | 5***0 | Кольцо стопорное | |
| 10 | 7***4 | Пластина | |
| 11 | 7***6 | Прокладка | |
| 12 | К***3 | Кольцо 060-070-58-2-3 | |
| 13 | К***3 | Кольцо 145-155-58-2-3 | |
| 14 | Б***9 | Болт M10-6gх20.68.019 | |
| 15 | Б***9 | Болт M16-6gх70.68.019 | |
| 16 | Г***D | Гайка шестигранная нормальная | |
| 17 | Ш***6 | Шайба | |
| 18 | Ш***6 | Шайба | |
| 19 | 3***1 | Болт М30х2х105 | |
| 20 | П***1 | Подшипник ШСЛ90К1 | |
| 21 | Г***+ | Грязесъемник DA102A 080x92.2x5.3x7.6 LT-PU+ | |
| 22 | М***+ | Манжета DS117 080x92x12.5 LT-PU+ | |
| 23 | К***M | Кольцо направляющее DF101 080x85x14.8 POM | |
| 24 | У***5 | Уплотнение штоковое DS129 080x95.1x6.3 PTFE D05 Glass/NBR 85 | |
| 25 | К***M | Кольцо направляющее DF101 160x155x14.8 POM | |
| 26 | У***0 | Уплотнение поршневое DK108 160x139x8.1 PTFE D05 Glass/NBR70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
