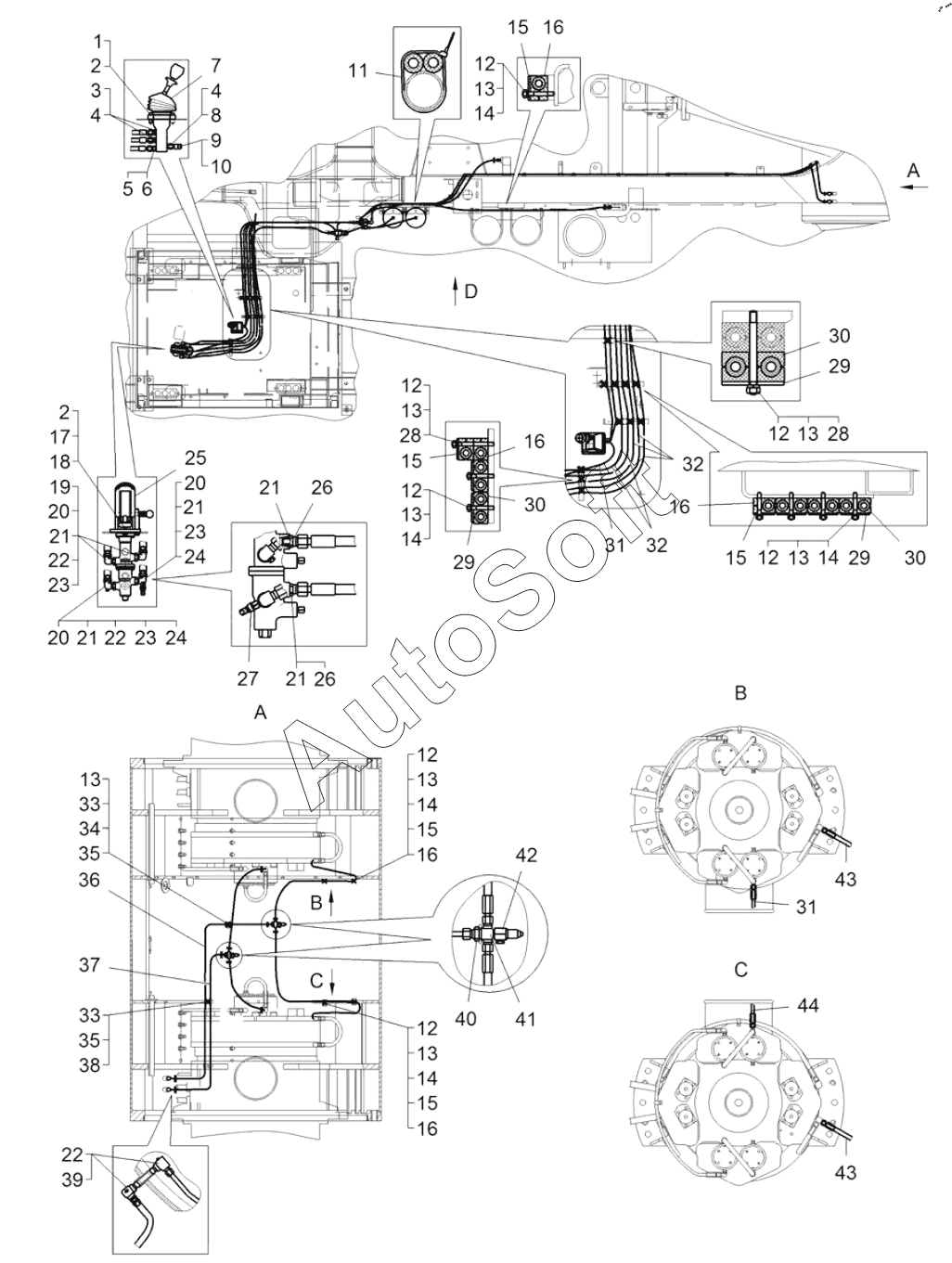

Каталог запасных частей к технике: БелАЗ 7531C (2021). Монтаж гидравлического привода тормозов (75310-3500003-10)
12
12
12
12
12
12
12
22
22
22
21
21
21
21
21
20
20
20
19
18
17
16
16
16
16
16
15
15
15
15
15
14
14
14
14
14
13
13
13
13
13
13
13
13
23
23
23
11
10
9
8
7
6
5
4
4
3
2
2
34
44
43
43
42
41
40
39
38
37
36
35
35
1
33
33
32
32
31
31
30
30
30
29
29
29
28
28
27
26
26
25
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 2 | Ш***6 | Шайба 8Т.65Г.06 | |
| 3 | 3***1 | Ниппель | |
| 4 | 5***2 | Прокладка | |
| 5 | 3***3 | Ниппель | |
| 6 | 5***4 | Прокладка | |
| 7 | L***M | Кран тормозной с ручным управлением | |
| 8 | 3***8 | Переходник | |
| 9 | 0***0 | Реле давления | |
| 10 | 5***4 | Прокладка | |
| 11 | 7***5 | Хомут | |
| 12 | Г***D | Гайка шестигранная нормальная | |
| 13 | Ш***6 | Шайба | |
| 14 | 3***2 | Шпилька М6х35 | |
| 15 | 7***6 | Пластина | |
| 16 | 7***8 | Вкладыш | |
| 17 | Б***9 | Болт M8-6gх30.68.019 | |
| 18 | Г***D | Гайка шестигранная нормальная | |
| 19 | 3***1 | Угольник | |
| 20 | 7***8 | Шайба защитная | |
| 21 | К***3 | Кольцо 015-019-25-2-3 | |
| 22 | 2***1 | Пробка | |
| 23 | 3***1 | Гайка | |
| 24 | 3***8 | Угольник | |
| 25 | 7***1 | Кран управления тормозами | |
| 26 | 3***2 | Ниппель | |
| 27 | 0***0 | Реле давления | |
| 28 | 3***3 | Шпилька М6х35 | |
| 29 | 7***4 | Пластина | |
| 30 | 7***8 | Вкладыш | |
| 31 | 7***0 | Рукав высокого давления | |
| 32 | 7***4 | Рукав высокого давления | |
| 33 | 5***9 | Вкладыш | |
| 34 | 7***4 | Скоба | |
| 35 | Б***) | Болт M6-6gx30.88.019(S10) | |
| 36 | 7***8 | Трубка | |
| 37 | 7***2 | Трубка | |
| 38 | 3***2 | Скоба | |
| 39 | 3***6 | Угольник | |
| 40 | Г***D | Гайка шестигранная низкая | |
| 41 | 3***9 | Тройник | |
| 42 | 7***0 | Клапан соединительный | |
| 43 | 7***4 | Рукав высокого давления | |
| 44 | 7***6 | Рукав высокого давления | |
| 45 | 3***0 | Ниппель | |
| 46 | 7***4 | Рукав высокого давления | |
| 47 | 7***0 | Рукав высокого давления | |
| 48 | 7***0 | Пневмогидроаккумулятор | |
| 49 | 5***9 | Прокладка | |
| 50 | 7***1 | Переходник | |
| 51 | 3***8 | Угольник | |
| 52 | 0***0 | Реле давления | |
| 53 | 7***6 | Рукав высокого давления | |
| 54 | 7***0 | Трубка | |
| 55 | 3***1 | Штуцер | |
| 56 | 3***6 | Ниппель | |
| 57 | 3***5 | Угольник | |
| 58 | Б***9 | Болт M10-6gх70.68.019 | |
| 59 | Г***D | Гайка шестигранная нормальная | |
| 60 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 61 | 3***6 | Тройник | |
| 62 | 3***5 | Угольник (459981645) | |
| 63 | 7***0 | Клапан защитный двойной | |
| 64 | 2***2 | Пробка | |
| 65 | 7***0 | Рукав высокого давления | |
| 66 | 3***3 | Тройник | |
| 67 | 7***0 | Распределитель | |
| 68 | 7***1 | Рукав высокого давления | |
| 69 | 7***8 | Рукав высокого давления | |
| 70 | Б***9 | Болт M10-6gх30.68.019 | |
| 71 | 2***6 | Шайба | |
| 72 | 7***0 | Хомут крепления | |
| 73 | 7***2 | Кронштейн | |
| 74 | Б***9 | Болт M10-6gх50.68.019 | |
| 75 | Ш***6 | Шайба 10Л.65Г.06 | |
| 76 | 7***4 | Кронштейн | |
| 77 | 7***0 | Рукав высокого давления | |
| 78 | 3***4 | Ниппель | |
| 79 | 3***7 | Тройник | |
| 80 | 3***0 | Угольник | |
| 81 | 2***3 | Пробка | |
| 82 | 3***0 | Угольник | |
| 83 | 7***0 | Трубка | |
| 84 | 7***0 | Трубка | |
| 85 | 7***6 | Трубка | |
| 86 | 7***8 | Колодка | |
| 87 | Б***9 | Болт M10-6gх55.68.019 | |
| 88 | 2***4 | Пробка | |
| 89 | 7***0 | Рукав высокого давления |
