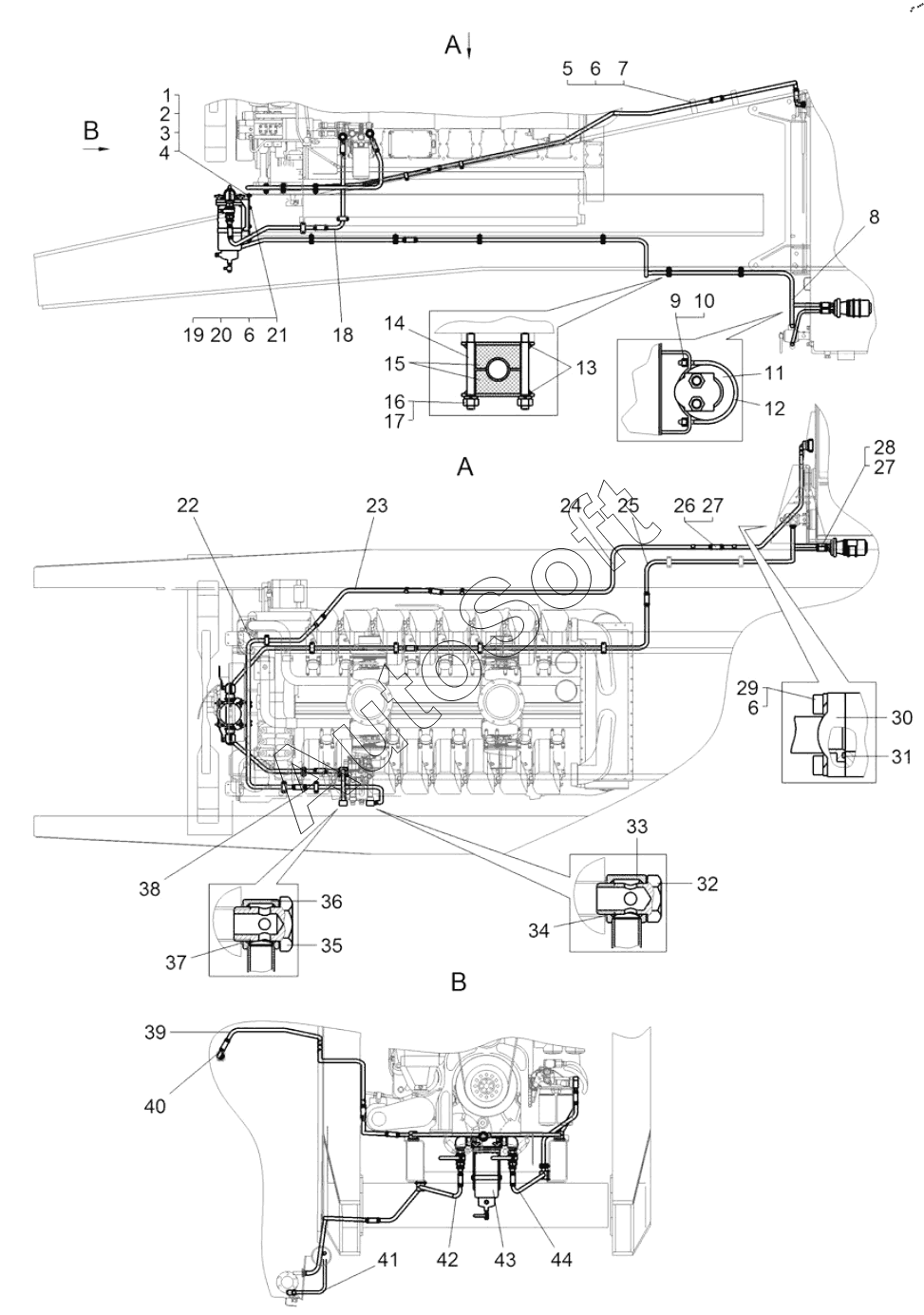

Каталог запасных частей к технике: БелАЗ 7531C (2021). Установка топливопроводов (7531C-1100006-10)
34
24
25
26
27
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
6
6
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт M12-6gх25.68.019 | |
| 2 | 2***7 | Шайба | |
| 3 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 4 | 7***2 | Пластина | |
| 5 | Б***9 | Болт M10-6gх30.68.019 | |
| 6 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 7 | 5***6 | Скоба | |
| 8 | 7***0 | Топливопровод | |
| 9 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M6-8-A3D | |
| 10 | Ш***6 | Шайба | |
| 11 | 7***0 | Насос топливозакачивающий | |
| 12 | 5***4 | Хомут | |
| 13 | 7***8 | Пластина | |
| 14 | 3***1 | Шпилька М8-6gх86 | |
| 15 | 7***4 | Вкладыш | |
| 16 | Г***D | Гайка шестигранная нормальная | |
| 17 | Ш***6 | Шайба 8Т.65Г.06 | |
| 18 | 7***6 | Топливопровод | |
| 19 | Г***D | Гайка шестигранная нормальная | |
| 20 | 3***2 | Шайба | |
| 21 | Б***9 | Болт M10-6gх25.68.019 | |
| 22 | 7***8 | Топливопровод | |
| 23 | 7***2 | Топливопровод | |
| 24 | 7***8 | Топливопровод | |
| 25 | 7***5 | Топливопровод | |
| 26 | 5***4 | Шланг соединительный | |
| 27 | D***3 | Хомут червячный | |
| 28 | 5***2 | Шланг | |
| 29 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 30 | 7***7 | Прижим | |
| 31 | К***3 | Кольцо 034-040-36-2-3 | |
| 32 | 7***6 | Распределитель | |
| 33 | 7***0 | Угольник поворотный | |
| 34 | 5***2 | Прокладка | |
| 35 | 7***6 | Распределитель | |
| 36 | 7***0 | Угольник поворотный | |
| 37 | 5***9 | Прокладка | |
| 38 | 7***4 | Топливопровод | |
| 39 | 7***2 | Топливопровод | |
| 40 | 7***0 | Топливопровод | |
| 41 | 7***0 | Топливопровод от крана к насосу | |
| 42 | 7***2 | Топливопровод | |
| 43 | 7***8 | Фильтр | |
| 44 | 7***4 | Топливопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
