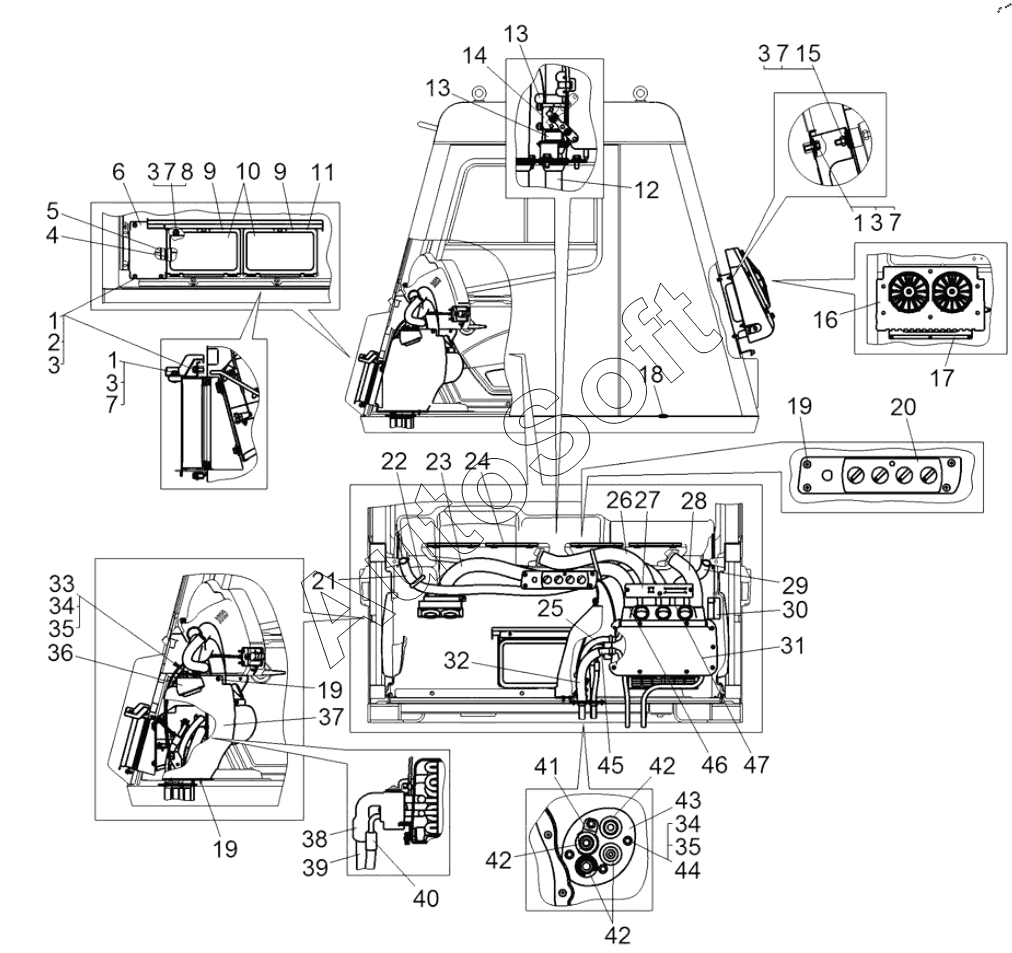

Каталог запасных частей к технике: БелАЗ 7531C (2021). Установка отопительно-кондиционерного блока (75131-8100002-70)
36
25
26
27
28
29
30
31
32
33
34
34
35
35
35
24
37
38
39
40
41
42
42
42
43
44
45
46
47
13
13
2
3
3
3
3
3
4
5
6
7
7
7
7
8
9
9
10
11
12
1
1
1
14
15
16
17
18
19
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт M8-6gх20.68.019 | |
| 2 | 2***5 | Шайба | |
| 3 | Ш***6 | Шайба 8Т.65Г.06 | |
| 4 | 7***0 | Уплотнитель | |
| 5 | 7***6 | Уплотнитель | |
| 6 | 7***8 | Кронштейн | |
| 7 | 3***5 | Шайба | |
| 8 | Б***9 | Болт M8-6gх30.68.019 | |
| 9 | 7***0 | Опора | |
| 10 | D***М | Фильтр очистки воздуха | |
| 11 | 7***0 | Кронштейн | |
| 12 | 5***4 | Шланг | |
| 13 | D***3 | Хомут червячный | |
| 14 | А***0 | Кран отопителя | |
| 15 | Г***D | Гайка шестигранная нормальная | |
| 16 | К***0 | Конденсатор | |
| 17 | 7***0 | Кронштейн | |
| 18 | 5***2 | Заглушка | |
| 19 | В***1 | Винт СпМ6х20 Е 39410-01 | |
| 20 | А***0 | Панель управления в сборе | |
| 21 | 7***5 | Шланг обдува | |
| 22 | С***2 | Стяжка кабельная 290х4.8 черная 2-160977-2 | |
| 23 | 7***8 | Шланг обдува | |
| 24 | 7***2 | Сопло | |
| 25 | 7***4 | Шланг | |
| 26 | 7***7 | Шланг обдува | |
| 27 | 7***6 | Накладка | |
| 28 | 7***6 | Шланг обдува | |
| 29 | 7***4 | Шланг обдува | |
| 30 | 7***0 | Кожух панели | |
| 31 | К***0 | Блок климатический | |
| 32 | 7***4 | Шланг | |
| 33 | Б***) | Болт M6-6gx20.68.019(S10) | |
| 34 | Ш***6 | Шайба | |
| 35 | Ш***D | Шайба 6-200 HV-A3D | |
| 36 | 7***0 | Воздуховод | |
| 37 | 7***0 | Кожух передка | |
| 38 | А***1 | Лента антиконденсационная | |
| 39 | А***0 | Рукав в сборе "10" | |
| 40 | А***0 | Рукав в сборе "6" | |
| 41 | 7***4 | Кронштейн | |
| 42 | 7***4 | Втулка уплотнительная | |
| 43 | 7***2 | Пластина | |
| 44 | Б***) | Болт M6-6gx16.68.019(S10) | |
| 45 | 7***4 | Шланг отопителя | |
| 46 | D***3 | Хомут червячный | |
| 47 | D***3 | Хомут червячный |
