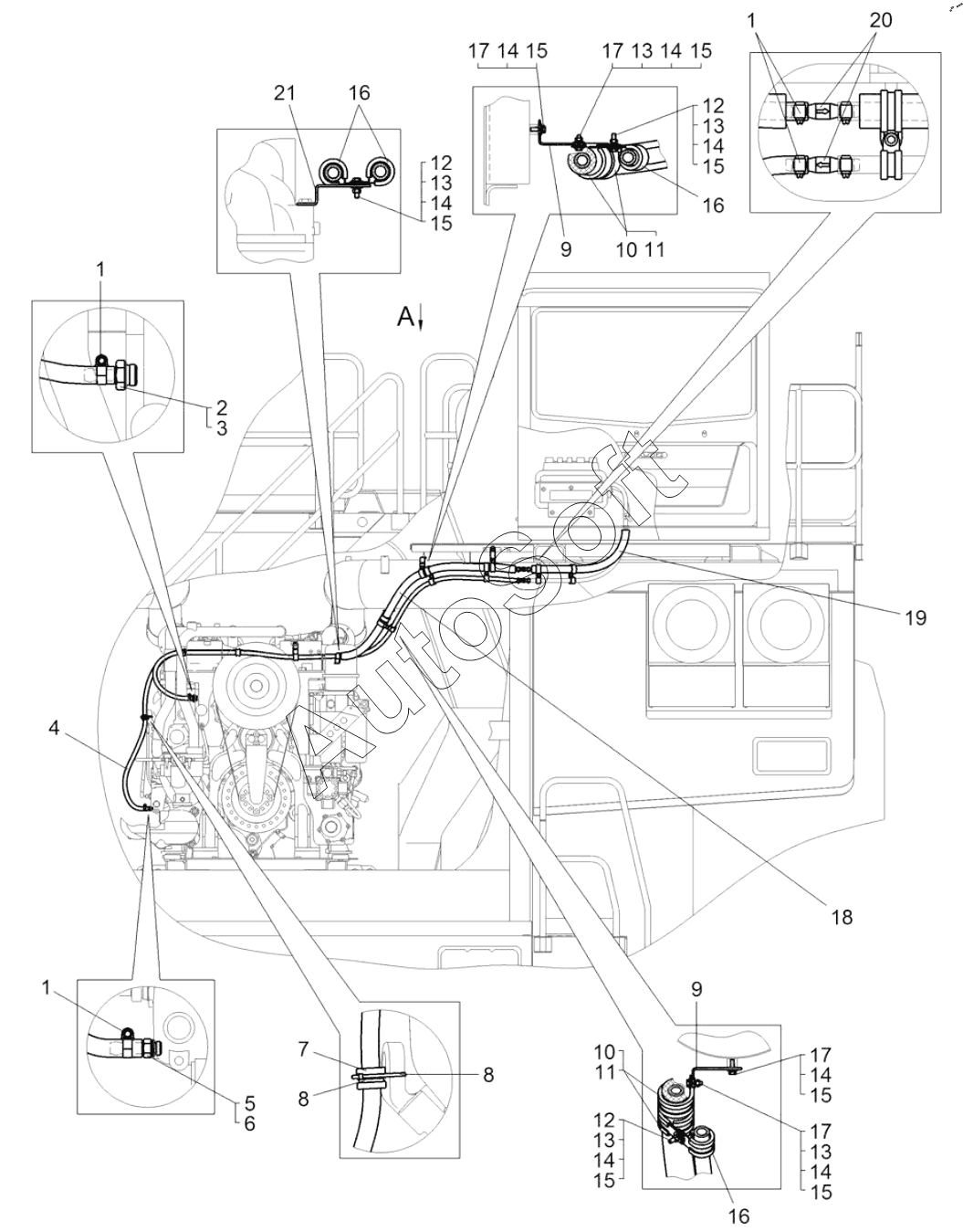

Каталог запасных частей к технике: БелАЗ 7531C (2021). Установка трубопроводов отопителя (7531C-8100005-10)
14
14
14
14
14
14
14
21
20
19
18
17
17
17
17
16
16
16
15
15
15
15
15
15
15
1
1
1
13
13
13
13
13
12
12
12
11
11
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***3 | Хомут червячный | |
| 2 | 7***0 | Переходник | |
| 3 | 5***5 | Шайба | |
| 4 | 7***6 | Шланг | |
| 5 | Т***0 | Штуцер | |
| 6 | 3***5 | Прокладка М18х24х2-1 | |
| 7 | 5***8 | Прокладка | |
| 8 | С***2 | Стяжка кабельная 290х4.8 черная 2-160977-2 | |
| 9 | 7***6 | Кронштейн | |
| 10 | 5***4 | Прокладка | |
| 11 | 3***1 | Кляммер | |
| 12 | Б***) | Болт M6-6gx25.68.019(S10) | |
| 13 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M6-8-A3D | |
| 14 | Ш***D | Шайба 6-200 HV-A3D | |
| 15 | Ш***6 | Шайба | |
| 16 | 7***2 | Кляммер | |
| 17 | Б***) | Болт M6-6gx20.68.019(S10) | |
| 18 | 7***1 | Термоизоляция | |
| 19 | 7***0 | Термоизоляция | |
| 20 | 7***6 | Штуцер шланга | |
| 21 | 7***6 | Кронштейн | |
| 22 | Б***) | Болт M6-6gx16.68.019(S10) | |
| 23 | Б***9 | Болт M8-6gх30.68.019 | |
| 24 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M8-8-A3D | |
| 25 | 2***5 | Шайба | |
| 26 | Ш***6 | Шайба 8Т.65Г.06 | |
| 27 | 7***4 | Шланг отопителя |
