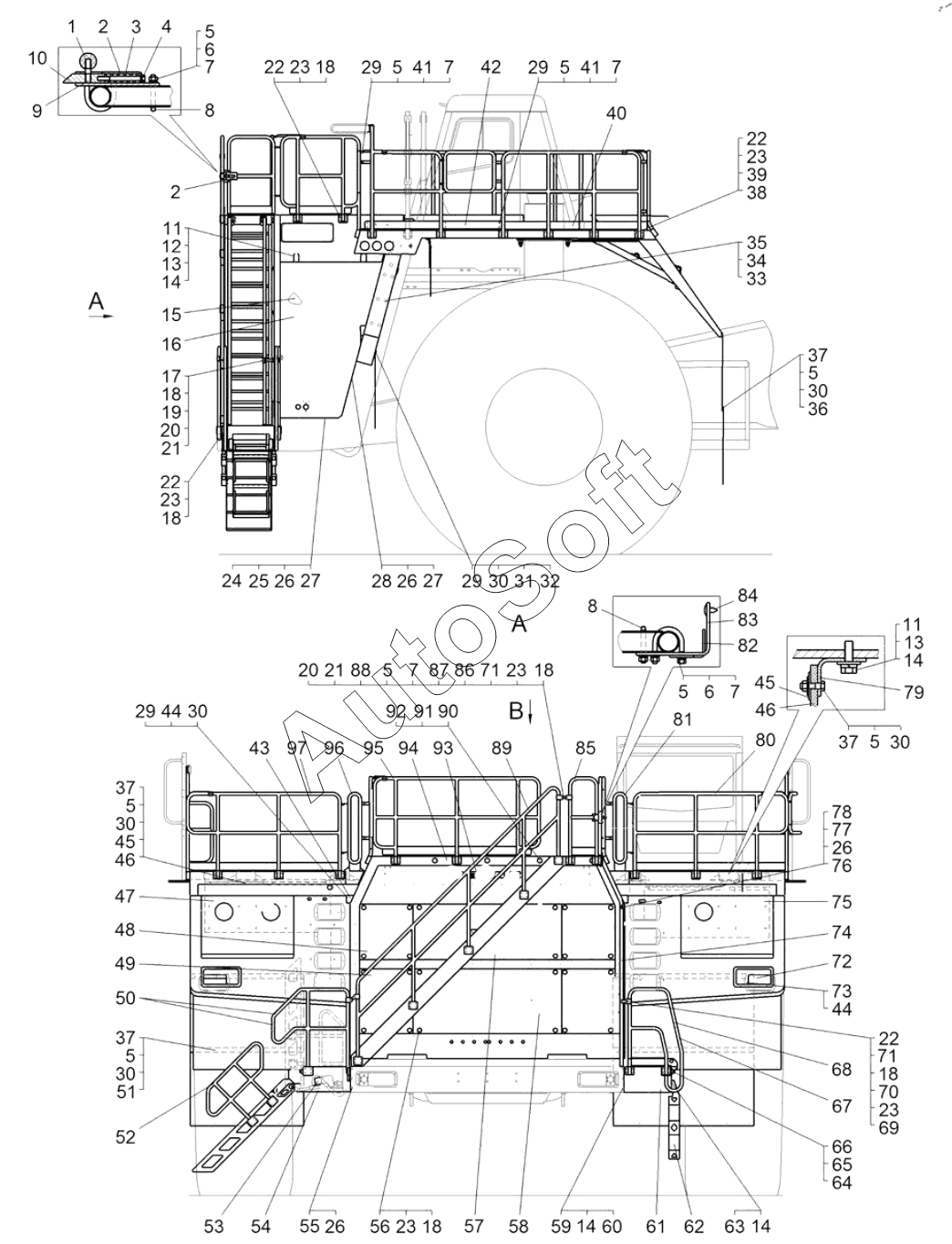

Каталог запасных частей к технике: БелАЗ 7531C (2021). Установка оперения (7531C-8400002-10)
1
2
2
3
4
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
8
8
9
10
11
11
12
13
13
14
14
14
14
15
16
17
18
18
18
18
18
18
19
20
20
21
21
22
22
22
22
23
23
23
23
23
23
24
25
26
26
26
26
27
27
28
29
29
29
29
30
30
30
30
30
30
31
32
33
34
35
36
37
37
37
37
38
39
40
41
41
42
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Шарик | |
| 2 | 7***0 | Застежка | |
| 3 | 5***4 | Пружина наружная | |
| 4 | Б***9 | Болт M8-6gх80.68.019 | |
| 5 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M8-8-A3D | |
| 6 | 2***5 | Шайба | |
| 7 | Ш***6 | Шайба 8Т.65Г.06 | |
| 8 | 7***8 | Стяжка | |
| 9 | 3***3 | Шпилька | |
| 10 | 7***2 | Штырь защелки | |
| 11 | Б***9 | Болт M12-6gх38.68.019 | |
| 12 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M12-8-A3D | |
| 13 | 2***5 | Шайба | |
| 14 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 15 | 7***6 | Панель боковая | |
| 16 | 7***7 | Панель боковая | |
| 17 | Б***9 | Болт M10-6gх45.68.019 | |
| 18 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 19 | 7***6 | Втулка | |
| 20 | 7***0 | Держатель кронштейна верхний | |
| 21 | 7***2 | Держатель кронштейна нижний | |
| 22 | Б***9 | Болт М10-6gх30.109.40Х.019 | |
| 23 | 2***9 | Шайба | |
| 24 | Б***9 | Болт M16-6gх60.68.019 | |
| 25 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M16-8-A3D | |
| 26 | Ш***6 | Шайба | |
| 27 | 3***9 | Шайба | |
| 28 | Б***9 | Болт M16-6gх50.68.019 | |
| 29 | Б***9 | Болт M8-6gх25.68.019 | |
| 30 | 3***5 | Шайба | |
| 31 | 7***6 | Усилитель | |
| 32 | 7***4 | Брызговик | |
| 33 | Б***6 | Болт М24х2-6gх60.109.40Х.06 | |
| 34 | 2***1 | Шайба 24 | |
| 35 | Ш***6 | Шайба 24Т.65Г.06 | |
| 36 | 7***0 | Брызговик | |
| 37 | Б***9 | Болт M8-6gх30.68.019 | |
| 38 | 7***6 | Кронштейн брызговика | |
| 39 | 7***1 | Брызговик | |
| 40 | 7***7 | Пластина | |
| 41 | 2***8 | Шайба | |
| 42 | 7***7 | Пластина | |
| 43 | 7***5 | Пластина | |
| 44 | Ш***6 | Шайба 8Л.65Г.06 | |
| 45 | 7***4 | Усилитель | |
| 46 | 7***2 | Брызговик | |
| 47 | 7***0 | Кронштейн крыла правый | |
| 48 | 7***0 | Облицовка | |
| 49 | 7***0 | Облицовка | |
| 50 | 7***1 | Поручень | |
| 51 | 7***9 | Брызговик | |
| 52 | 7***0 | Поручень | |
| 53 | 3***Х | Силовой линейный привод | |
| 54 | 7***0 | Буфер | |
| 55 | Б***9 | Болт M16-6gх40.68.019 | |
| 56 | Б***9 | Болт M10-6gх60.68.019 | |
| 57 | 7***0 | Облицовка | |
| 58 | 7***6 | Облицовка | |
| 59 | Б***9 | Болт М12-6gх45.109.40Х.019 | |
| 60 | 7***8 | Пластина регулировочная | |
| 61 | 7***2 | Буфер правый | |
| 62 | 7***0 | Подножка | |
| 63 | Б***9 | Болт M12-6gх30.68.019 | |
| 64 | 7***0 | Крышка | |
| 65 | Ш***6 | Шайба | |
| 66 | Б***) | Болт M6-6gx16.68.019(S10) | |
| 67 | 7***4 | Поручень | |
| 68 | 7***0 | Поручень | |
| 69 | 7***5 | Пластина | |
| 70 | Б***9 | Болт M10-6gх20.68.019 | |
| 71 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M10-8-A3D | |
| 72 | 7***6 | Крышка | |
| 73 | Б***9 | Болт M8-6gх20.68.019 | |
| 74 | 7***0 | Лестница | |
| 75 | 7***1 | Кронштейн крыла левый | |
| 76 | 7***8 | Стойка | |
| 77 | 2***7 | Шайба | |
| 78 | 3***0 | Болт М16х140 | |
| 79 | 7***9 | Усилитель | |
| 80 | 7***1 | Поручень | |
| 81 | 7***1 | Поручень | |
| 82 | 7***4 | Фиксатор | |
| 83 | 7***0 | Кронштейн | |
| 84 | 2***6 | Буфер | |
| 85 | 7***1 | Поручень | |
| 86 | Б***9 | Болт M10-6gх35.68.019 | |
| 87 | 7***7 | Кронштейн | |
| 88 | В***9 | Винт B2.М8-6gх20.48.019 | |
| 89 | 7***0 | Поручень | |
| 90 | Б***9 | Болт M14-6gх50.68.019 | |
| 91 | 2***6 | Шайба | |
| 92 | Ш***6 | Шайба 14 ОТ.65Г.06 | |
| 93 | 7***0 | Эмблема автомобиля | |
| 94 | 7***0 | Облицовка | |
| 95 | 7***0 | Поручень | |
| 96 | 7***0 | Поручень | |
| 97 | 7***0 | Поручень | |
| 98 | 7***0 | Лестница | |
| 99 | 7***0 | Кронштейн | |
| 100 | 7***7 | Кронштейн | |
| 101 | 7***6 | Кронштейн | |
| 102 | 5***1 | Буфер бокового капота | |
| 103 | 7***8 | Пластина внутренняя | |
| 104 | В***9 | Винт B.M4-6gx10.48.019 | |
| 105 | 7***0 | Кожух | |
| 106 | 7***3 | Заглушка | |
| 107 | 7***2 | Стяжка | |
| 108 | 7***1 | Лестница | |
| 109 | 7***2 | Капот | |
| 110 | Б***6 | Болт М14-6gх45.109.40Х.06 | |
| 111 | 7***0 | Поручень | |
| 112 | Б***9 | Болт M12-6gх35.68.019 | |
| 113 | 2***7 | Шайба | |
| 114 | 7***6 | Пластина | |
| 115 | 7***1 | Поручень | |
| 116 | 7***1 | Капот боковой | |
| 117 | 3***8 | Шайба | |
| 118 | Б***9 | Болт М18х1,5-6gх60.109.40Х.019 | |
| 119 | Ш***6 | Шайба 18 ОТ.65Г.06 | |
| 120 | 3***4 | Гайка М18 | |
| 121 | 7***0 | Поручень | |
| 122 | 7***1 | Поручень | |
| 123 | 7***0 | Поручень | |
| 124 | 7***1 | Крыло левое | |
| 125 | 3***8 | Болт М24х110 | |
| 126 | Г***D | Гайка шестигранная нормальная | |
| 127 | 7***1 | Пластина регулировочная | |
| 128 | 7***1 | Поручень | |
| 129 | 7***1 | Кронштейн крепления брызговика | |
| 130 | 7***0 | Усилитель | |
| 131 | 2***7 | Шайба | |
| 132 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 8673-M16x1,5-8-A3D | |
| 133 | Б***9 | Болт М16х1,5-6gх60.109.40Х.019 | |
| 134 | 7***2 | Пластина регулировочная | |
| 135 | 7***0 | Площадка | |
| 136 | N***2 | Язычок | |
| 137 | N***5 | Замок | |
| 138 | 7***0 | Капот задний | |
| 139 | 7***0 | Капот | |
| 140 | 7***6 | Пластина регулировочная | |
| 141 | Ш***9 | Шайба A.24.09Г2С.019 | |
| 142 | Б***9 | Болт M24х2-6gх75.109.40Х.019 | |
| 143 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M14-8-A3D | |
| 144 | 7***6 | Брызговик | |
| 145 | 7***9 | Пластина | |
| 146 | 7***0 | Кронштейн крепления брызговика | |
| 147 | 7***2 | Крышка | |
| 148 | 7***0 | Поручень | |
| 149 | 7***0 | Раскос | |
| 150 | 7***0 | Крыло правое | |
| 151 | 1***0 | Пружина газовая | |
| 152 | 7***0 | Поручень | |
| 153 | 3***5 | Шайба 25 | |
| 154 | 7***0 | Пластина | |
| 155 | 7***0 | Капот боковой | |
| 156 | 7***0 | Поручень | |
| 157 | 3***6 | Болт | |
| 158 | 7***5 | Пластина | |
| 159 | 7***0 | Кронштейн | |
| 160 | Ш***9 | Шплинт 4х25.01.019 | |
| 161 | 2***6 | Шайба | |
| 162 | 7***7 | Фиксатор | |
| 163 | 4***4 | Демпфер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
