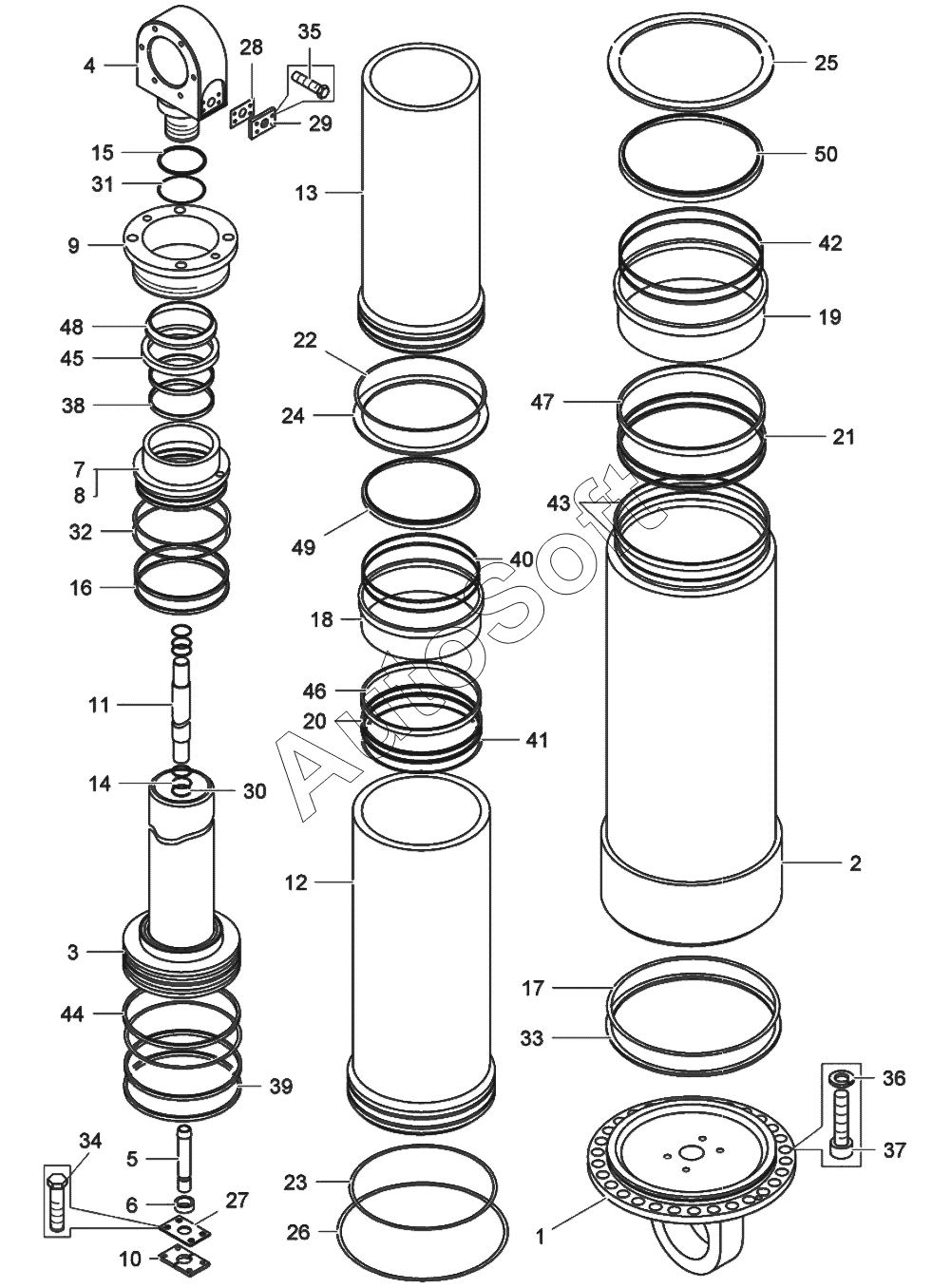

Каталог запасных частей к технике: БелАЗ 7531C (2021). Цилиндр опрокидывающего механизма (75306-8603010)
38
25
26
27
28
29
30
31
32
33
34
35
36
37
24
39
40
41
42
43
44
45
46
47
48
49
50
13
2
3
4
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Крышка цилиндра | |
| 2 | 7***4 | Труба наружная | |
| 3 | 7***0 | Шток цилиндра | |
| 4 | 7***6 | Головка цилиндра | |
| 4 | 7***1 | Головка цилиндра | |
| 5 | 7***9 | Стержень | |
| 6 | 7***0 | Клапан | |
| 7 | 7***1 | Втулка | |
| 8 | 7***1 | Втулка | |
| 9 | 7***4 | Втулка | |
| 10 | 7***6 | Пластина | |
| 11 | 7***3 | Трубка цилиндра внутренняя | |
| 12 | 7***0 | Труба | |
| 13 | 7***4 | Труба | |
| 14 | 7***6 | Кольцо | |
| 15 | 7***7 | Кольцо защитное | |
| 16 | 7***8 | Кольцо защитное | |
| 17 | 7***0 | Кольцо защитное | |
| 18 | 7***0 | Направляющая верхняя | |
| 18 | 7***1 | Направляющая верхняя | |
| 19 | 7***1 | Направляющая верхняя | |
| 19 | 7***1 | Направляющая верхняя | |
| 20 | 7***8 | Проставка | |
| 21 | 7***9 | Проставка | |
| 22 | 7***6 | Кольцо стопорное | |
| 23 | 7***8 | Кольцо | |
| 24 | 7***6 | Кольцо стопорное | |
| 25 | 7***7 | Кольцо стопорное | |
| 26 | 7***2 | Кольцо стопорное | |
| 27 | 7***9 | Пластина | |
| 28 | 7***8 | Прокладка | |
| 29 | 7***6 | Пластина | |
| 30 | К***3 | Кольцо 045-053-46-2-3 | |
| 31 | К***3 | Кольцо 105-115-58-2-3 | |
| 32 | К***3 | Кольцо 230-240-58-2-3 | |
| 33 | К***3 | Кольцо 320-335-85-2-3 | |
| 34 | Б***9 | Болт M10-6gх25.68.019 | |
| 35 | Б***9 | Болт M12-6gх20.68.019 | |
| 36 | Ш***6 | Шайба 20 ОТ.65Г.06 | |
| 37 | В***- | Винт с цилиндрической головкой и шестигранным углублением под ключ СТБ ISO 4762-2017-M20x70-10.9-A3D | |
| 38 | К***l | Кольцо направляющее F01 145x150x14.8 Ecotal | |
| 39 | К***l | Кольцо направляющее F01 240x235x14.8 Ecotal | |
| 40 | К***d | Кольцо направляющее F01 275x280x14.8 Ecomid | |
| 41 | К***d | Кольцо направляющее F01 287x282x14.8 Ecomid | |
| 42 | К***d | Кольцо направляющее F01 325x330x14.8 Ecomid | |
| 43 | К***d | Кольцо направляющее F01 337x332x14.8 Ecomid | |
| 44 | У***1 | Уплотнение поршневое K08-D 240x219x8.1 EBR Ecoflon 2/Ecorubber 1 | |
| 45 | М***r | Манжета S17 145x165x16 T-Ecopur | |
| 46 | М***r | Манжета S17 275x295x16 T-Ecopur | |
| 47 | М***r | Манжета S17 325x345x16 T-Ecopur | |
| 48 | Г***r | Грязесъемник A02-A 145x160x16x10 T-Ecopur | |
| 49 | Г***r | Грязесъемник A02-A 275x290x16x10 T-Ecopur | |
| 50 | Г***r | Грязесъемник A02-A 325x340x16x10 T-Ecopur |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
