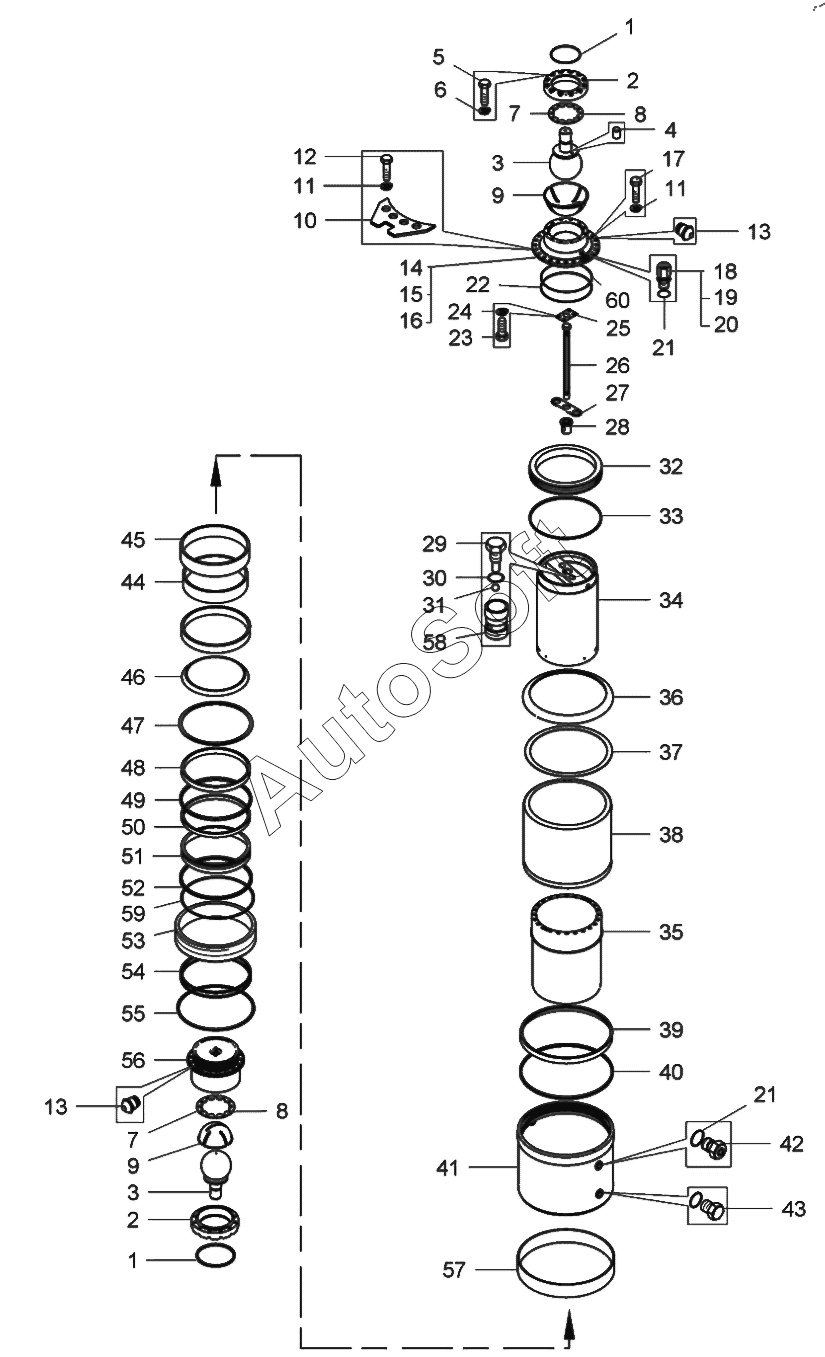

Каталог запасных частей к технике: БелАЗ 7531C (2021). Цилиндр подвески пневмогидравлический (7521-2917021-33)
46
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
2
3
3
4
5
6
7
7
8
8
9
9
10
11
11
12
13
13
14
15
1
1
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Кольцо | |
| 2 | 7***0 | Крышка | |
| 3 | 7***0 | Опора шаровая | |
| 4 | 3***5 | Штифт | |
| 5 | Б***9 | Болт 2М16х1,5-6gх75.109.40Х.019 | |
| 6 | Ш***6 | Шайба | |
| 7 | 7***3 | Прокладка регулировочная | |
| 8 | 7***4 | Прокладка регулировочная | |
| 9 | 7***7 | Вкладыш | |
| 10 | 7***0 | Ограничитель поворота | |
| 11 | Ш***6 | Шайба 20 ОТ.65Г.06 | |
| 12 | Б***9 | Болт 3М20-6gх70.109.40Х.019 | |
| 13 | 6***6 | Клапан | |
| 14 | 7***0 | Клапан датчика | |
| 15 | 7***8 | Пластина | |
| 16 | 7***0 | Крышка верхняя | |
| 17 | Б***9 | Болт М20-6gх55.109.40Х.019 | |
| 18 | 5***1 | Клапан заправочный | |
| 19 | 2***7 | Шплинт | |
| 20 | 3***2 | Пломба металлическая | |
| 21 | 5***2 | Прокладка | |
| 22 | К***3 | Кольцо 380-390-58-2-3 | |
| 23 | Б***9 | Болт M10-6gх20.68.019 | |
| 24 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 25 | 7***8 | Фланец | |
| 26 | 7***0 | Шток | |
| 27 | 7***7 | Шайба стопорная | |
| 28 | 7***6 | Корпус клапана | |
| 29 | 5***6 | Пробка клапана | |
| 30 | 5***6 | Шайба | |
| 31 | Ш***0 | Шарик 11,112-60 | |
| 32 | 7***0 | Букса направляющая поршня | |
| 33 | К***3 | Кольцо 370-380-58-2-3 | |
| 34 | 7***0 | Шток | |
| 35 | 7***6 | Труба основного цилиндра | |
| 35 | 7***2 | Труба основного цилиндра | |
| 36 | 7***1 | Уплотнитель | |
| 37 | 7***0 | Кольцо | |
| 38 | 7***2 | Чехол защитный | |
| 39 | 7***0 | Кольцо грязесъемное | |
| 40 | 7***0 | Кольцо | |
| 41 | 7***5 | Кожух | |
| 42 | 5***5 | Клапан предохранительный | |
| 43 | 3***9 | Пробка | |
| 44 | 7***9 | Вставка | |
| 45 | 7***3 | Кольцо упорное | |
| 46 | 7***6 | Пружина | |
| 47 | 7***8 | Прокладка регулировочная | |
| 48 | 7***5 | Кольцо нажимное | |
| 49 | 7***1 | Кольцо распорное | |
| 50 | 7***1 | Манжета штока | |
| 51 | 7***0 | Кольцо манжеты | |
| 52 | К***3 | Кольцо 385-400-85-2-3 | |
| 53 | 7***7 | Гайка прижимная | |
| 54 | К***3 | Кольцо 265-280-85-2-3 | |
| 55 | К***3 | Кольцо 340-350-58-2-3 | |
| 56 | 7***0 | Крышка нижняя | |
| 57 | 7***0 | Направляющая штока с буксой | |
| 58 | 5***8 | Корпус клапана | |
| 59 | 7***3 | Кольцо защитное | |
| 60 | 7***8 | Кольцо защитное |
