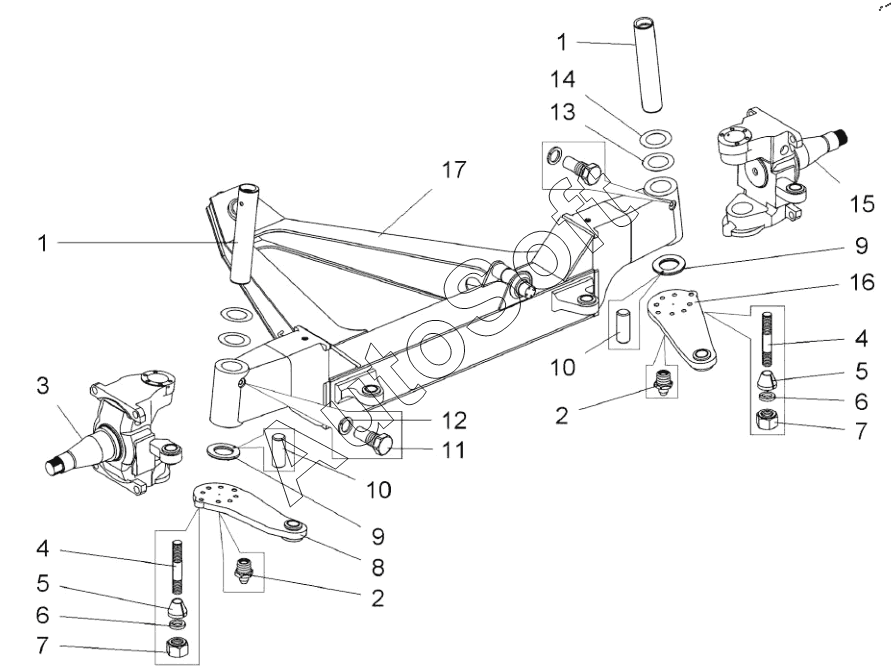

Каталог запасных частей к технике: БелАЗ 7555E (2019). Ось передняя со ступицами, тормозами, цилиндрами поворота, рулевой трапецией (7555E-3000005);Figure 2.10.1 Front axle with hubs, brake cylinders, steering rotation, trapezoid
13
2
2
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
12
1
1
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Шкворень | |
| 2 | М***р | Масленка 1.3.Ц6.хр | |
| 3 | 7***0 | Кулак поворотный | |
| 4 | 3***6 | Шпилька | |
| 5 | 7***4 | Втулка разжимная | |
| 6 | Ш***6 | Шайба 22Т.65Г.06 | |
| 7 | 5***0 | Гайка | |
| 8 | 7***1 | Рычаг рулевой трапеции | |
| 9 | 7***1 | Подшипник упорный | |
| 10 | 3***8 | Штифт | |
| 11 | 3***6 | Болт стопорный | |
| 12 | Ш***6 | Шайба 20 ОТ.65Г.06 | |
| 13 | 7***2 | Шайба регулировочная | |
| 14 | 7***3 | Шайба регулировочная | |
| 15 | 7***0 | Кулак поворотный | |
| 16 | 7***0 | Рычаг рулевой трапеции | |
| 17 | 7***0 | Балка передней оси с рычагом | |
| 18 | 7***0 | Цилиндр поворота | |
| 19 | 7***2 | Тяга рулевой трапеции | |
| 20 | 5***Б | Кольцо | |
| 21 | 7***0 | Крышка | |
| 22 | 7***5 | Ступица переднего колеса | |
| 23 | 3***6 | Шпилька | |
| 24 | 7***9 | Шайба | |
| 25 | 7***0 | Шайба | |
| 26 | 7***7 | Гайка | |
| 27 | 5***7 | Прокладка | |
| 28 | 5***1 | Крышка ступицы переднего колеса | |
| 29 | Ш***6 | Шайба 8Т.65Г.06 | |
| 30 | Б***9 | Болт M8-6gх16.68.019 | |
| 31 | М***р | Масленка 2.3.45.Ц6.хр | |
| 32 | 3***7 | Штуцер | |
| 33 | 3***7 | Муфта | |
| 34 | 4***0 | Гайка | |
| 35 | 7***2 | Трубка | |
| 36 | 7***3 | Трубка | |
| 37 | 3***3 | Угольник | |
| 38 | 7***5 | Болт | |
| 39 | 7***4 | Втулка | |
| 40 | 3***0 | Шайба 50 | |
| 41 | 3***0 | Угольник | |
| 42 | 7***1 | Накладка | |
| 43 | 7***0 | Корпус тормоза | |
| 44 | 7***5 | Пластина стопорная | |
| 45 | 2***7 | Шайба | |
| 46 | Ш***6 | Шайба | |
| 47 | 3***0 | Болт |
