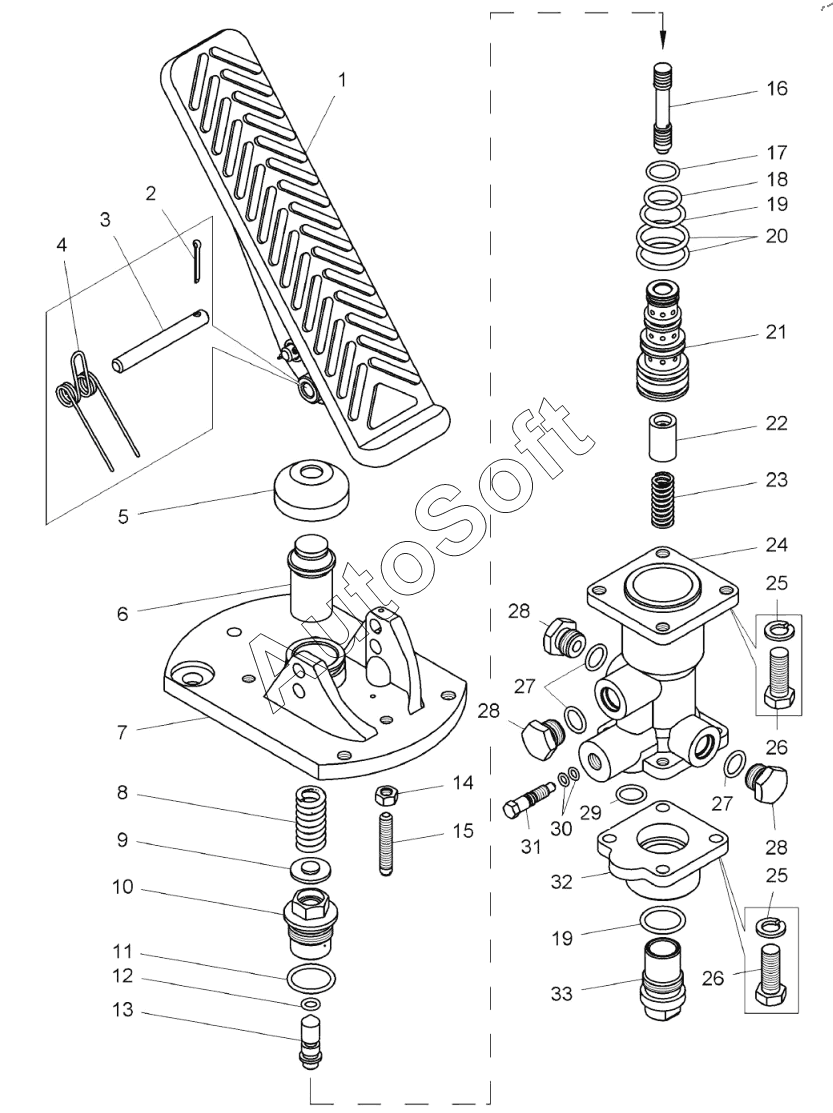

Каталог запасных частей к технике: БелАЗ 7555E (2019). Кран управления (7555E-3514010);Control valve
26
26
18
19
19
20
21
22
23
24
25
25
17
27
27
28
28
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Педаль | |
| 2 | Ш***9 | Шплинт 3,2х25.01.019 | |
| 3 | 5***7 | Ось | |
| 4 | 7***8 | Пружина | |
| 5 | 5***Б | Чехол | |
| 6 | 7***2 | Толкатель | |
| 7 | 7***0 | Крышка корпуса крана | |
| 8 | 7***0 | Пружина | |
| 9 | 7***6 | Тарелка пружины | |
| 10 | 7***5 | Пробка | |
| 11 | К***3 | Кольцо 027-032-30-2-3 | |
| 12 | К***3 | Кольцо 008-012-25-2-3 | |
| 13 | 7***0 | Шток | |
| 14 | Г***) | Гайка | |
| 15 | 5***9 | Фиксатор | |
| 16 | 7***6 | Золотник | |
| 17 | К***3 | Кольцо 018-022-25-2-3 | |
| 18 | К***3 | Кольцо 020-025-30-2-3 | |
| 19 | К***3 | Кольцо 025-030-30-2-3 | |
| 20 | К***3 | Кольцо 030-035-30-2-3 | |
| 21 | 7***5 | Гильза | |
| 22 | 7***9 | Поршень | |
| 23 | 7***0 | Пружина | |
| 24 | 7***0 | Корпус верхний | |
| 25 | Ш***6 | Шайба 8Л.65Г.06 | |
| 26 | Б***9 | Болт M8-6gх22.68.019 | |
| 27 | К***3 | Кольцо 015-019-25-2-3 | |
| 28 | 3***6 | Пробка М18х1,5 | |
| 29 | К***3 | Кольцо 016-020-25-2-3 | |
| 30 | К***3 | Кольцо 006-009-19-2-3 | |
| 31 | 7***0 | Игла | |
| 32 | 7***0 | Корпус нижний | |
| 33 | 7***4 | Пробка |
