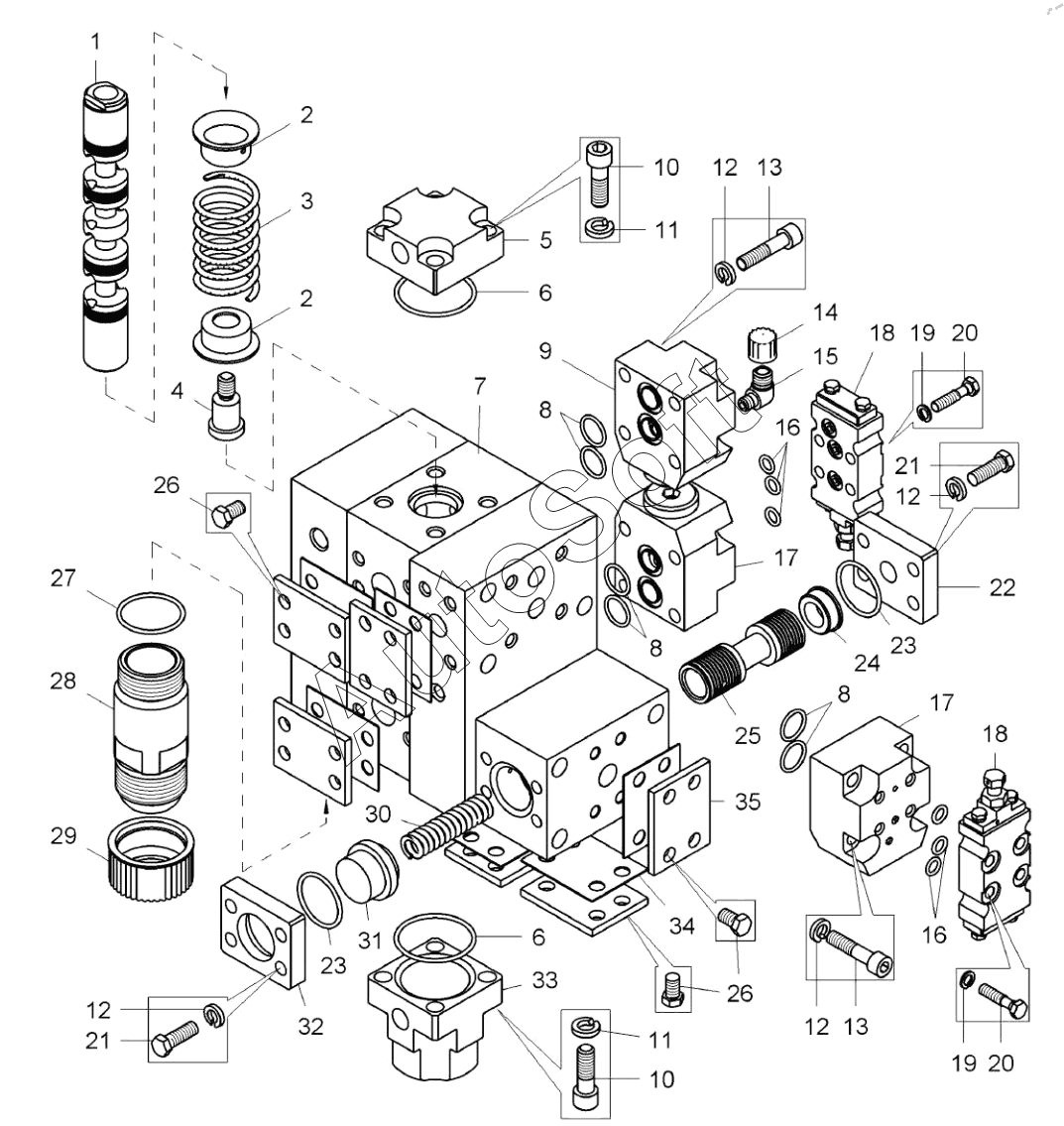

Каталог запасных частей к технике: БелАЗ 7555E (2019). Панель управления (7545-8607204);Control Panel
27
19
19
20
20
21
21
22
23
23
24
25
26
26
18
18
28
29
30
31
32
33
34
35
10
10
2
2
3
4
5
6
6
7
8
8
8
9
1
11
11
12
12
12
12
13
13
14
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Золотник | |
| 2 | 7***4 | Опора пружины | |
| 3 | 7***6 | Пружина | |
| 4 | 7***4 | Хвостовик | |
| 5 | 7***4 | Крышка | |
| 6 | К***3 | Кольцо 055-060-30-2-3 | |
| 7 | 7***2 | Блок корпусов | |
| 8 | К***3 | Кольцо 021-025-25-2-3 | |
| 9 | 7***0 | Клапан в сборе | |
| 10 | 3***0 | Винт М12х38 | |
| 11 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 12 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 13 | 3***6 | Винт М10х45 (34134600) | |
| 14 | 3***7 | Заглушка | |
| 15 | 3***2 | Угольник | |
| 16 | К***3 | Кольцо 010-014-25-2-3 | |
| 17 | 7***0 | Клапан предохранительный в сборе | |
| 18 | 7***0 | Клапан вспомогательный | |
| 19 | Ш***6 | Шайба 8Л.65Г.06 | |
| 20 | Б***9 | Болт | |
| 21 | Б***9 | Болт M10-6gх30.68.019 | |
| 22 | 7***2 | Крышка | |
| 23 | К***3 | Кольцо 040-045-30-2-3 | |
| 24 | 7***7 | Втулка | |
| 25 | 7***6 | Золотник | |
| 26 | Б***9 | Болт M10-6gх16.68.019 | |
| 27 | К***3 | Кольцо 045-050-30-2-3 | |
| 28 | 3***8 | Штуцер | |
| 29 | 3***9 | Заглушка | |
| 30 | 5***6 | Пружина | |
| 31 | 7***0 | Заглушка | |
| 32 | 7***7 | Прижим | |
| 33 | 7***4 | Крышка | |
| 34 | 7***6 | Прокладка | |
| 35 | 7***4 | Пластина |
