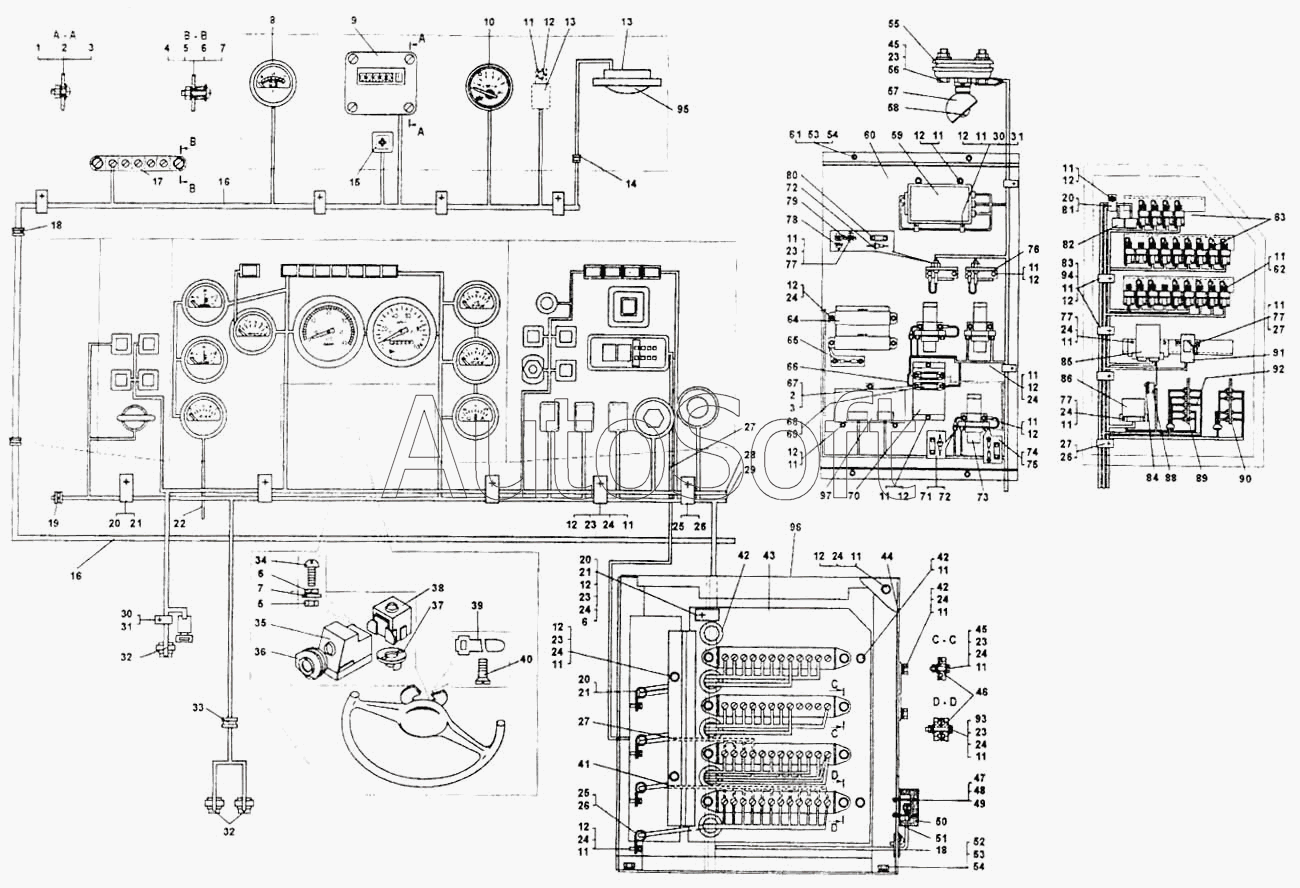

Каталог запасных частей к технике: БелАЗ-7555A. Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555В)
1
2
2
3
3
4
5
5
6
6
6
7
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
15
16
16
17
18
18
19
20
20
20
20
21
21
21
22
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
25
25
26
26
26
27
27
27
27
28
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
77
77
77
78
79
80
81
82
83
84
85
86
88
89
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 540-1108141 | 5***1 | Втулка | |
| БГТ ДУВК 37212197 | Б***7 | Электронное реле | |
| ПУЗ ЕИРВ 468.313.007-01 | П***1 | Пульт переключения передач | |
| 1 | 2***2 | Винт | |
| 2 | 2***2 | Гайка | |
| 3 | 2***2 | Шайба | |
| 4 | 2***2 | Винт | |
| 5 | 2***4 | Гайка | |
| 6 | 2***3 | Шайба | |
| 7 | 2***3 | Шайба | |
| 8 | Э***1 | Указатель напряжения | |
| 9 | С***4 | Счетчик времени наработки | |
| 10 | З***2 | Приемник указателя | |
| 11 | 2***4 | Шайба | |
| 12 | 2***8 | Болт | |
| 13 | 7***0 | Реле-сигнализатор | |
| 14 | 5***6 | Кольцо | |
| 15 | 3***3 | Выключатель | |
| 16 | 7***6 | Жгут проводов | |
| 17 | 1***0 | Панель соединительная | |
| 18 | 5***8 | Кольцо | |
| 19 | 2***5 | Втулка | |
| 20 | 5***1 | Прокладка | |
| 21 | 3***9 | Кляммер | |
| 22 | 7***1 | Перемычка | |
| 23 | 2***8 | Гайка | |
| 24 | 2***4 | Шайба | |
| 25 | 5***5 | Трубка | |
| 26 | 3***1 | Кляммер | |
| 27 | 7***0 | Жгут проводов подсказчика | |
| 28 | 7***8 | Жгут проводов добавочный | |
| 29 | 7***8 | Жгут проводов основной | |
| 30 | 5***1 | Прокладка | |
| 31 | 3***6 | Кляммер | |
| 32 | В***3 | Датчик давления | |
| 33 | 5***7 | Кольцо | |
| 34 | 2***0 | Винт | |
| 35 | 6***9 | Переключатель поворота | |
| 36 | 6***2 | Чехол переключателя | |
| 37 | 6***9 | Втулка сбрасывателя | |
| 38 | 4***9 | Переключатель стеклоочистителя и стеклоомывателя | |
| 39 | 6***2 | Хомут | |
| 40 | 2***7 | Винт | |
| 41 | 7***4 | Жгут проводов управления | |
| 42 | 2***5 | Втулка | |
| 43 | 7***0 | Кронштейн | |
| 44 | 7***0 | Кронштейн пульта | |
| 45 | 2***2 | Болт | |
| 46 | П***2 | Панель соединительная | |
| 47 | 2***2 | Винт | |
| 48 | 2***8 | Гайка | |
| 49 | 2***0 | Шайба | |
| 50 | А***3 | Розетка электрическая | |
| 51 | 5***2 | Прокладка | |
| 52 | 2***6 | Болт | |
| 53 | 2***5 | Шайба | |
| 54 | 2***5 | Шайба | |
| 55 | 5***4 | Втулка амортизационная | |
| 56 | 2***7 | Шайба | |
| 57 | П***А | Лампа подкапотная | |
| 58 | А***3 | Лампа | |
| 59 | 2***3 | Блок автоматического управления | |
| 60 | 7***2 | Основание | |
| 61 | 2***4 | Болт | |
| 62 | 2***3 | Винт | |
| 63 | 9***7 | Реле | |
| 64 | П***2 | Блок предохранителей | |
| 65 | 7***0 | Перемычка | |
| 66 | 5***7 | Перемычка | |
| 67 | 2***4 | Винт | |
| 68 | Б***В | Блок защиты | |
| 69 | П***В | Предохранитель | |
| 70 | 7***5 | Кронштейн предохранителей | |
| 71 | 5***8 | Перемычка | |
| 72 | 5***0 | Диод с перемычкой | |
| 73 | К***Л | Контактор | |
| 74 | 5***7 | Перемычка | |
| 75 | 5***4 | Перемычка | |
| 76 | 7***5 | Кронштейн | |
| 77 | 2***5 | Винт | |
| 78 | 2***2 | Шайба | |
| 79 | С***0 | Сопротивление | |
| 80 | 7***8 | Перемычка | |
| 81 | 3***7 | Кляммер | |
| 82 | Р***3 | Реле | |
| 83 | 5***4 | Трубка | |
| 84 | 3***8 | Кляммер | |
| 85 | Р***Л | Реле поворотов | |
| 86 | 4***7 | Прерыватель стеклоочистителя | |
| 87 | П***7 | Переключатель | |
| 88 | 5***5 | Рамка выключателя | |
| 89 | 7***0 | Панель изоляционная с диодами | |
| 90 | 7***6 | Панель изоляционная с диодами | |
| 91 | У***1 | Блок управления термодатчика | |
| 92 | 5***9 | Перемычка | |
| 93 | 2***5 | Болт | |
| 94 | 2***1 | Винт | |
| 95 | 1***4 | Плафон |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
