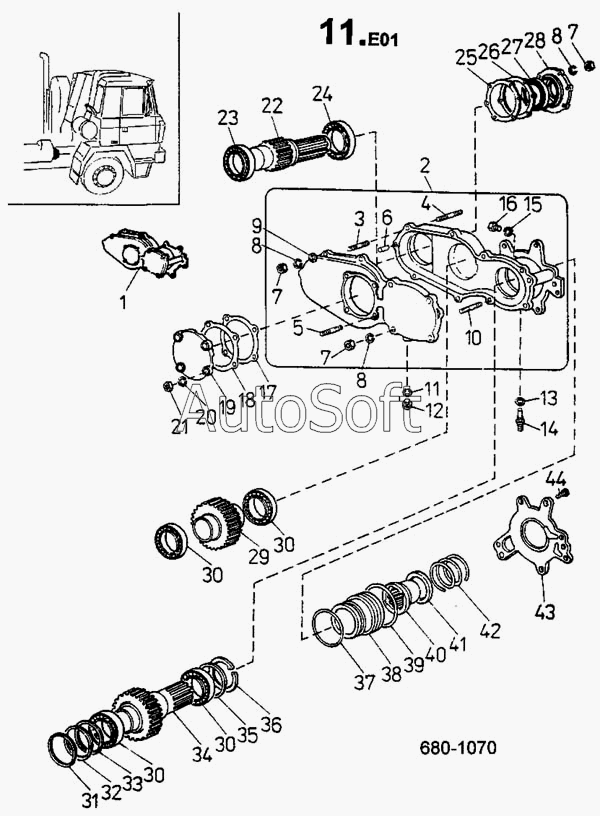

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Отбор мощности (680)
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Отбор мощности | |
| 2 | 2***} | Картер отбора мощности | |
| 3 | 3***} | Шпилька М10Х30 СSN 02 1178.55 | |
| 4 | 3***} | Болт М10Х40 СSN 02 1178.55 | |
| 5 | 3***} | Шпилька М8Х25 СSN 02 1178.55 | |
| 6 | 3***} | Штифт ISО 2338-А-10Х25-SТ | |
| 7 | 3***} | Гайка ISО 4032 М10-8-А3G | |
| 8 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 9 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 10 | 3***} | Шпилька М10Х60 СSN 02 1178.55 | |
| 11 | К***N | Кольцо уплотнительное 20Х26 СSN | |
| 12 | 3***} | Пробка М20Х1.5 СSN 02 1915.11 | |
| 13 | К***8 | Кольцо уплотнительное 14Х18 | |
| 14 | 2***} | Горловина | |
| 15 | К***N | Кольцо уплотнительное 10Х14 СSN | |
| 16 | 3***} | Пробка М10Х1 СSN 02 1915.15 | |
| 17 | 2***} | Шайба установочная 0.1 ММ | |
| 18 | 2***} | Шайба установочная 0.5 ММ | |
| 19 | 2***} | Крышка вставной шестерни | |
| 20 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 21 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 22 | 2***} | Шестерня отбора мощности | |
| 23 | Р***й | Роликоподшипник конический | |
| 24 | Р***2 | Роликоподшипник 32010 АХ СSN 02 | |
| 25 | 2***} | Шайба установочная 0.1 ММ | |
| 26 | 2***} | Шайба установочная 0.5 ММ | |
| 27 | У***3 | Уплотнение для валов G 60Х80Х13 | |
| 28 | 2***} | Крышка ведомого вала | |
| 29 | 2***} | Шестерня отбора мощности | |
| 30 | П***Х | Подшипник конический 32012 АХ | |
| 31 | 2***} | Шайба установочная 0.1 ММ | |
| 32 | 2***} | Шайба установочная 0.5 ММ | |
| 33 | 2***} | Накладка | |
| 34 | 2***} | Шестерня отбора мощности | |
| 35 | 2***} | Накладка | |
| 36 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 37 | К***I | Кольцо уплотнительное 95Х85 SI | |
| 38 | 2***} | Поршень | |
| 39 | 9***} | Кольцо 110Х100 SV СSN 02 9280.9 | |
| 40 | 2***} | Муфта соединительная | |
| 41 | 2***} | Кольцо | |
| 42 | 2***} | Пружина | |
| 43 | 2***} | Крышка насоса | |
| 44 | 3***} | Болт ISО 1207 М5Х10-5.8-А4G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
