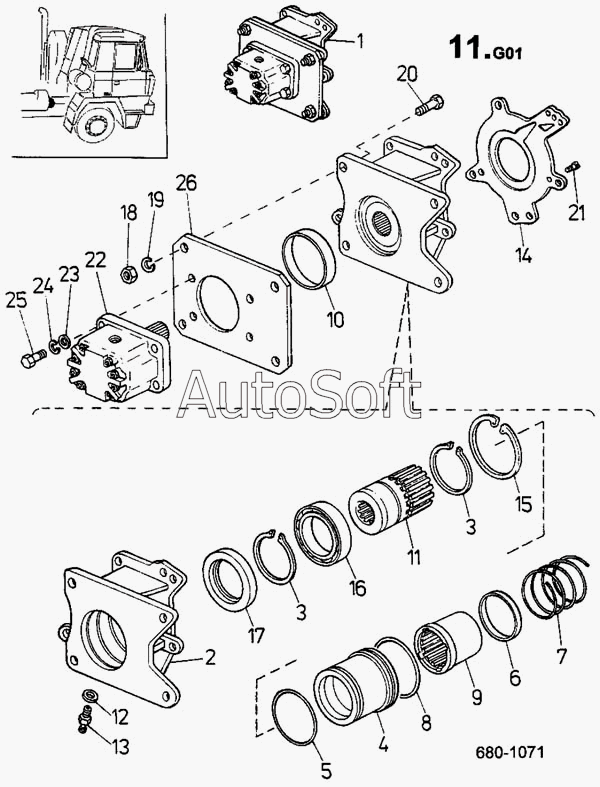

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Отбор мощности (680)
1
20 7170 0984 {11G01/01А}
20 7170 1234 {11G01/01В}
2
20 1303 {11G01/02А}
3
4
5
6
7
8
9
10
11
20 7059 0114 {11G01/11А}
12
13
14
15
16
17
18
19
20
21
22
990 {11G01/22А}
Насос шестеренчатый UN 10А
23
311 110 {11G01/23А}
24
Шайба пружинная 10 СSN 02
25
309 114 {11G01/25А}
26
20 1903 {11G01/26А}
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 1303 {11G01/02А} | 2***} | Картер привода | |
| 20 1903 {11G01/26А} | 2***} | Промежуточная | |
| 20 7059 0114 {11G01/11А} | 2***} | Вал | |
| 20 7170 0984 {11G01/01А} | 2***} | Отбор мощности | |
| 20 7170 1234 {11G01/01В} | 2***} | Отбор мощности | |
| 309 114 {11G01/25А} | 3***} | Болт ISО 4014 М10Х40-8.8-А5G | |
| 311 110 {11G01/23А} | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 990 {11G01/22А} | 9***} | Насос шестеренчатый UN 32 | |
| Насос шестеренчатый UN 10А | Н***А | Насос шестеренчатый UN 10А | |
| Шайба пружинная 10 СSN 02 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 1 | 2***} | Отбор мощности | |
| 2 | 2***} | Картер привода | |
| 3 | К***2 | Кольцо стопорное 60 СSN 02 | |
| 4 | 2***} | Поршень | |
| 5 | К***I | Кольцо уплотнительное 95Х85 SI | |
| 6 | 2***} | Кольцо | |
| 7 | 2***} | Пружина | |
| 8 | К***2 | Кольцо 110Х100 SV СSN 02 | |
| 9 | 2***} | Муфта соединительная | |
| 10 | 2***} | Кольцо | |
| 11 | 2***} | Вал | |
| 12 | К***8 | Кольцо уплотнительное 14Х18 | |
| 13 | 2***} | Горловина | |
| 14 | 2***} | Крышка насоса | |
| 15 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 16 | 3***} | Шарикоподшипник 6012 А | |
| 17 | У***G | Уплотнение для валов G | |
| 18 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 19 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 20 | 3***} | Болт ISО 4014 М12Х40-8.8-А5G | |
| 21 | 3***} | Болт ISО 1207 М5Х10-5.8-А4G | |
| 22 | Н***0 | Насос шестеренчатый UN 10 | |
| 23 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 24 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 25 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 26 | 2***} | Промежуточная часть |
