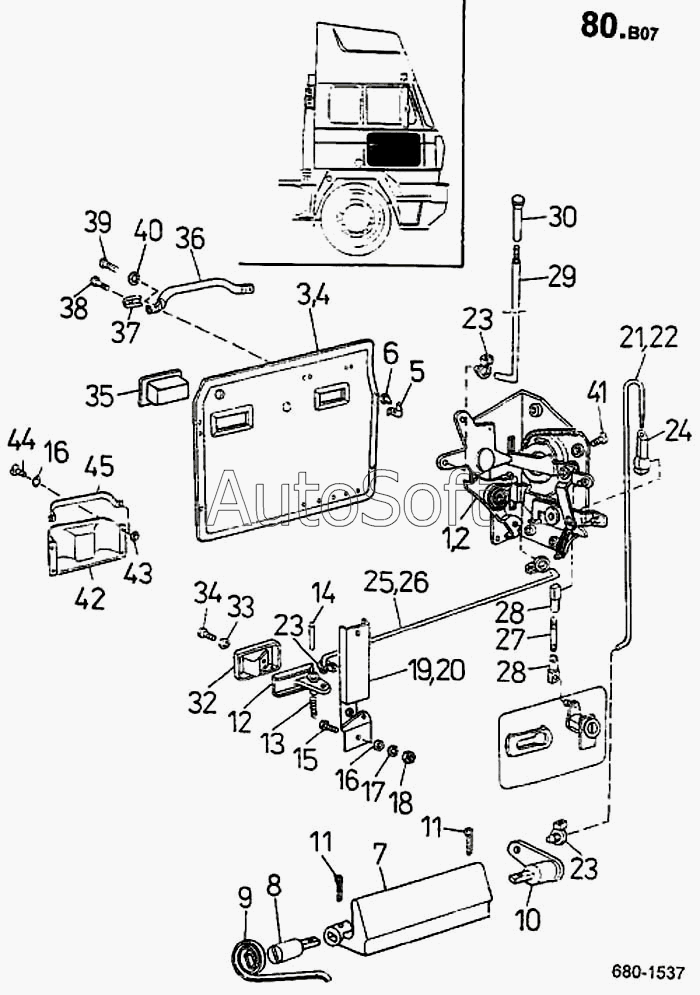

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Обивка двери, механизм управления (680)
35
23
24
25
26
27
28
29
30
32
33
34
22
36
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
29 7362 {80В07/19А}
20
29 {80В07/20А}
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 29 7362 {80В07/19А} | 2***} | Держатель ручки левый | |
| 29 {80В07/20А} | 2***} | Держатель ручки правый | |
| 1 | 5***} | Замок двери левый | |
| 2 | 5***} | Замок двери правый | |
| 3 | 2***} | Изоляция двери левая | |
| 4 | 2***} | Изоляция двери правая | |
| 5 | 3***} | Втулка Z 4604 | |
| 6 | 3***} | Скоба Z 5944 | |
| 7 | 2***} | Ручка наружная | |
| 8 | 2***} | Цапфа | |
| 9 | 2***} | Пружина | |
| 10 | 2***} | Цапфа | |
| 11 | 3***} | Шплинт 3.2Х25 СSN 02 1781.05 | |
| 12 | 2***} | Ручка внутренняя | |
| 13 | 2***} | Пружина | |
| 14 | 3***} | Штифт 4Х36 СSN 02 2140.1 | |
| 15 | 3***} | Болт ISО 4017 М6Х12-5.6-А4G | |
| 16 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 17 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 18 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 19 | 2***} | Держатель ручки левый | |
| 20 | 2***} | Держатель ручки правый | |
| 21 | 2***} | Тяга ручки левая | |
| 22 | 2***} | Тяга ручки правая | |
| 23 | 1***} | Зажим тяги | |
| 24 | 2***} | Шаровая чашка | |
| 25 | 2***} | Тяга ручки левая | |
| 26 | 2***} | Тяга ручки правая | |
| 27 | 2***} | Тяга замка | |
| 28 | 3***} | Насадка тяги ТVZ-6070 | |
| 29 | 2***} | Тяга блокировки двери | |
| 30 | 1***} | Кнопка | |
| 32 | 2***} | Крышка внутренней ручки | |
| 33 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 34 | 3***} | Болт ISО 1207 М5Х12-5.8-А4G | |
| 35 | 4***} | Пепельница 1101400 | |
| 36 | 2***} | Поручень | |
| 37 | 2***} | Наконечник поручня | |
| 38 | 3***} | Винт ISО 2010 М5Х22-5.8-А4G | |
| 39 | 3***} | Болт ISО 1207 М5Х16-5.8-А4G | |
| 40 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 41 | 3***} | Винт ISО 2009 М6Х10-5.8-А4G | |
| 42 | 2***} | Панель крепления бутылок | |
| 43 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 44 | 3***} | Болт ISО 1207 М6Х20-5.8-А4G | |
| 45 | 2***} | Крепление |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
