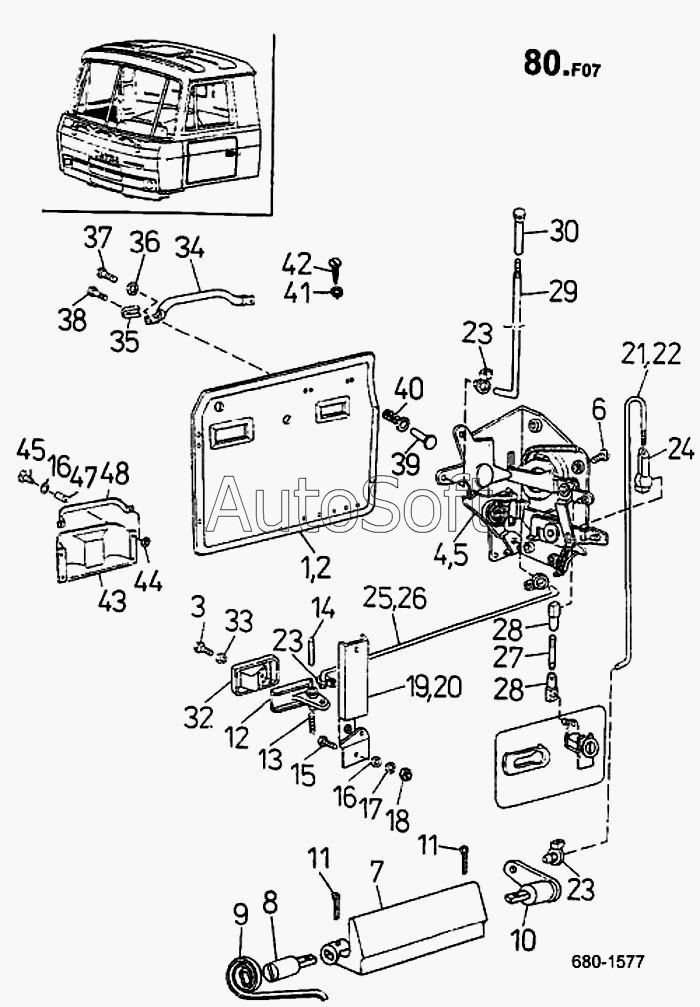

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Обивка двери, механизм управления (680)
36
24
25
26
27
28
29
30
32
33
34
35
23
37
38
39
40
41
42
43
44
45
47
48
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
29 7362 {80F07/19А}
20
29 {80F07/20А}
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 29 7362 {80F07/19А} | 2***} | Держатель ручки левый | |
| 29 {80F07/20А} | 2***} | Держатель ручки правый | |
| 1 | 2***} | Изоляция двери левая | |
| 2 | 2***} | Изоляция двери правая | |
| 3 | 3***} | Болт ISО 1207 М5Х16-5.8-А4G | |
| 4 | 5***} | Замок двери правый | |
| 5 | 5***} | Замок двери левый | |
| 6 | 3***} | Винт ISО 2009 М6Х10-5.8-А4G | |
| 7 | 2***} | Ручка наружная | |
| 8 | 2***} | Цапфа | |
| 9 | 2***} | Пружина | |
| 10 | 2***} | Цапфа | |
| 11 | 3***} | Шплинт 3.2Х25 СSN 02 1781.05 | |
| 12 | 2***} | Ручка внутренняя | |
| 13 | 2***} | Пружина | |
| 14 | 3***} | Штифт 4Х36 СSN 02 2140.1 | |
| 15 | 3***} | Болт ISО 4017 М6Х12-5.6-А4G | |
| 16 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 17 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 18 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 19 | 2***} | Держатель ручки левый | |
| 20 | 2***} | Держатель ручки правый | |
| 21 | 2***} | Тяга ручки левая | |
| 22 | 2***} | Тяга ручки правая | |
| 23 | 1***} | Зажим тяги | |
| 24 | 2***} | Шаровая чашка | |
| 25 | 2***} | Тяга ручки левая | |
| 26 | 2***} | Тяга ручки правая | |
| 27 | 2***} | Тяга замка | |
| 28 | 3***} | Насадка тяги ТVZ-6070 | |
| 29 | 2***} | Тяга блокировки двери | |
| 30 | 1***} | Кнопка | |
| 32 | 2***} | Крышка внутренней ручки | |
| 33 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 34 | 2***} | Поручень | |
| 35 | 2***} | Наконечник поручня | |
| 36 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 37 | 3***} | Болт ISО 1207 М5Х20-5.8-А4G | |
| 38 | 3***} | Болт ISО 2010 М5Х25-5.8-А4G | |
| 39 | 2***} | Палец | |
| 40 | 2***} | Втулка | |
| 41 | 1***} | Шайба | |
| 42 | В***Т | Винт самонарезающий ISО 1483 SТ | |
| 43 | 2***} | Панель крепления бутылок | |
| 44 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 45 | 3***} | Болт ISО 1207 М6Х20-5.8-А4G | |
| 47 | 2***} | Шланг | |
| 48 | 2***} | Крепление |
