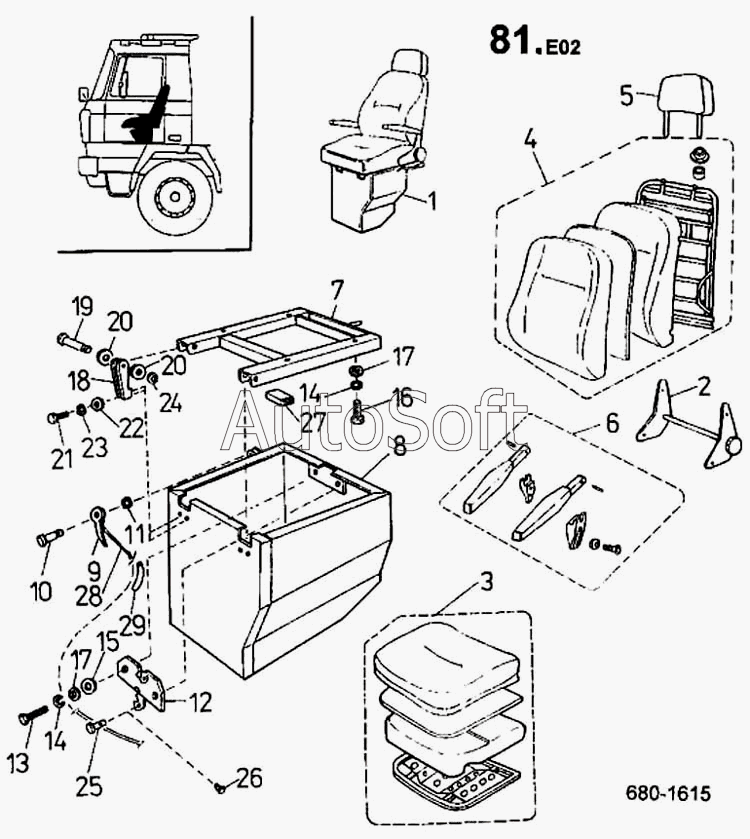

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Сиденье пассажира (детали) (680)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Сиденье пассажира | |
| 2 | 9***} | Механизм откидной | |
| 3 | 9***} | Подушка | |
| 4 | 9***} | Спинка | |
| 5 | 9***} | Спинка головы | |
| 6 | 9***} | Подлокотники - комплект | |
| 7 | 2***} | Рама | |
| 8 | 2***} | Стойка сидения | |
| 9 | 2***} | Рычаг управления | |
| 10 | 2***} | Цапфа 4Х16.5 | |
| 11 | К***2 | Кольцо стопорное 4 СSN 02 | |
| 12 | 5***} | Затвор | |
| 13 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 14 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 15 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 16 | 3***} | Болт ISО 4017 М8Х18-5.8-А4G | |
| 17 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 18 | 2***} | Подвес сидения | |
| 19 | 2***} | Цапфа | |
| 20 | 2***} | Шайба | |
| 21 | 3***} | Болт ISО 4017 М6Х16-5.8-А4G | |
| 22 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 23 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 24 | К***2 | Кольцо стопорное 7 СSN 02 | |
| 25 | 2***} | Палец гибкого троса | |
| 26 | 3***} | Болт ISО 4017 М4Х8-5.8-А4G | |
| 27 | 2***} | Прокладка | |
| 28 | 2***} | Тросик | |
| 29 | 2***} | Фиксатор тросика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
