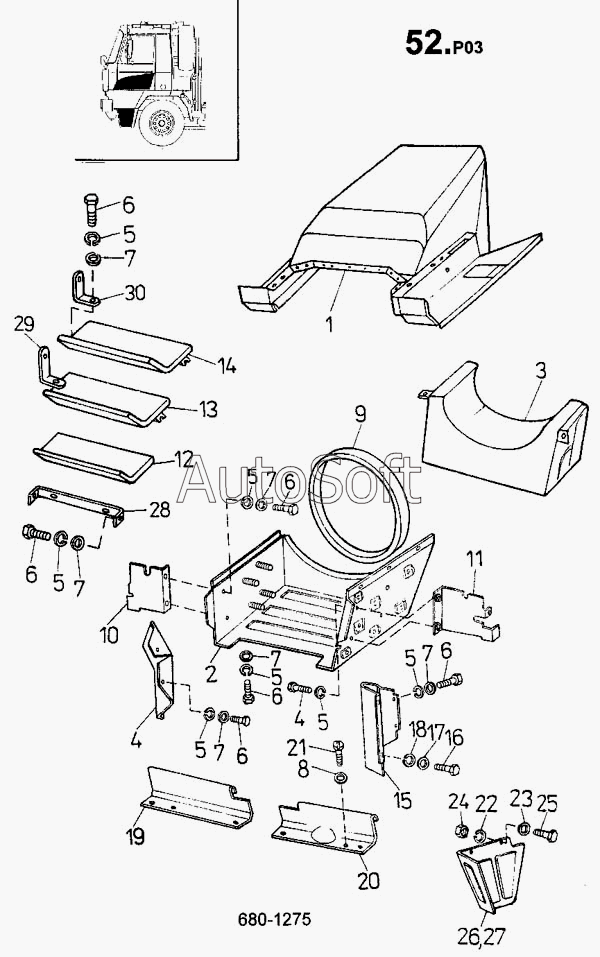

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Воздуховод (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Воздуховод верхний | |
| 2 | 2***} | Воздуховод нижний | |
| 3 | 2***} | Кожух | |
| 4 | 2***} | Кожух правый | |
| 5 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 6 | 3***} | Болт ISО 4017 М6Х16-5.8-А4G | |
| 7 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 8 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 9 | 2***} | Профиль | |
| 10 | 2***} | Заслонка правая | |
| 11 | 2***} | Заслонка левая | |
| 12 | 2***} | Ребро нижнее | |
| 13 | 2***} | Ребро среднее | |
| 14 | 2***} | Ребро верхнее | |
| 15 | 2***} | Крышка | |
| 16 | 3***} | Болт ISО 4017 М5Х16-5.6-А4G | |
| 17 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 18 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 19 | 2***} | Вертикальный лист правый | |
| 20 | 2***} | Вертикальный лист левый | |
| 21 | 3***} | Болт М6Х16 РN 02 1147.25 | |
| 22 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 23 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 24 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 25 | 3***} | Болт ISО 4017 М8Х20-5.6-А4G | |
| 26 | 2***} | Кожух подножки правый | |
| 27 | 2***} | Кожух подножки левый | |
| 28 | 2***} | Держатель | |
| 29 | 2***} | Держатель | |
| 30 | 2***} | Держатель |
