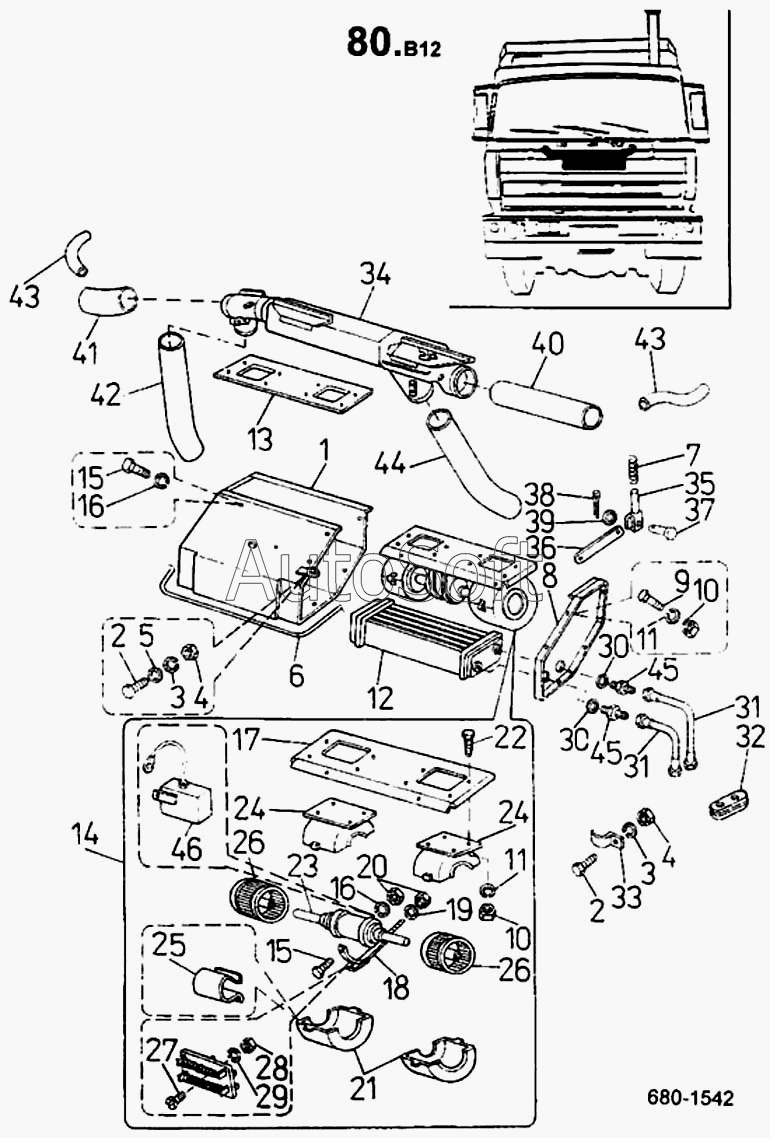

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Распределительная сеть горячего воздуха (680)
36
26
27
28
29
30
30
31
32
33
34
35
25
37
38
39
40
41
42
43
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Кожух | |
| 2 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 3 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 4 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 5 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 6 | 2***} | Прокладка | |
| 7 | 2***} | Пружина | |
| 8 | 2***} | Крышка | |
| 9 | 3***} | Болт ISО 4017 М5Х10-5.6-А4G | |
| 10 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 11 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 12 | 4***} | Отопитель | |
| 13 | 2***} | Прокладка | |
| 14 | 2***} | Вентилятор | |
| 15 | 3***} | Болт ISО 4017 М6Х12-5.8-А4G | |
| 16 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 17 | 2***} | Пластинка | |
| 18 | 2***} | Лента зажимная | |
| 19 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 20 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 21 | 2***} | Картер | |
| 22 | 3***} | Болт ISО 4017 М5Х12-5.6-А4G | |
| 23 | 2***} | Электродвигатель D92. 24V | |
| 24 | 2***} | Картер | |
| 25 | 2***} | Пружина | |
| 26 | 2***} | Шестерня | |
| 27 | 3***} | Болт ISО 1207 М3Х10-5.8-А4G | |
| 28 | 3***} | Гайка ISО 4932 М3-5-А4G | |
| 29 | Ш***2 | Шайба пружинная 3 СSN 02 | |
| 30 | К***7 | Кольцо уплотнительное 22Х27 | |
| 30 | К***N | Кольцо уплотнительное 22Х27 СSN | |
| 31 | Ш***3 | Шланг 16Х1000-1111 ОN 63 | |
| 32 | 2***} | Ввод | |
| 33 | 2***} | Скоба | |
| 34 | 2***} | Канал распределительный | |
| 35 | 2***} | Рычаг | |
| 36 | 2***} | Тяга соединительная | |
| 37 | 3***} | Палец ISО 2341-В-5Х14Х11-SТ-FЕ/Z | |
| 38 | 3***} | Шплинт 1.6Х16 СSN 02 1781.05 | |
| 39 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 40 | Ш***0 | Шланг соединительный D 65. 300 | |
| 41 | Ш***0 | Шланг соединительный D 65. 90 | |
| 42 | 2***} | Шланг D 65. 400 ММ | |
| 43 | 2***} | Шланг D 36. 210 ММ | |
| 43 | 2***} | Шланг D 36. 210 ММ | |
| 44 | Ш***0 | Шланг соединительный D 65. 550 | |
| 45 | 2***} | Штуцер | |
| 46 | 3***} | Конденсатор ТС 727-М47 |
