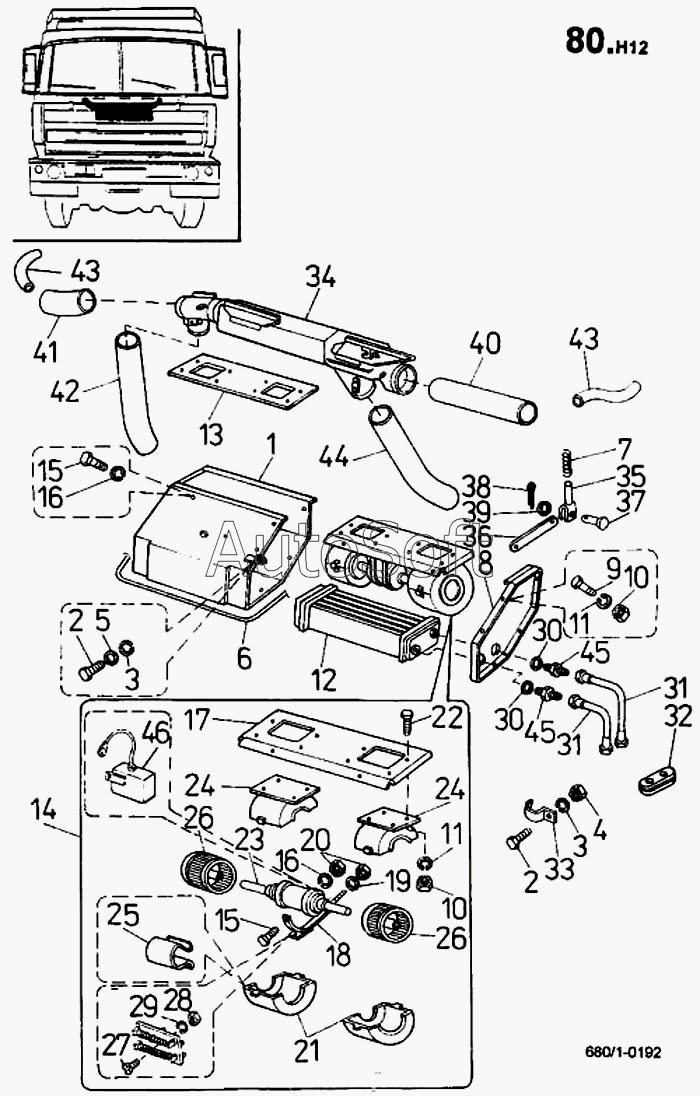

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Распределительная сеть горячего воздуха (680/1)
35
25
26
27
28
29
30
31
31
32
33
34
24
36
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Кожух | |
| 2 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 3 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 4 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 5 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 6 | 2***} | Прокладка | |
| 7 | 2***} | Пружина | |
| 8 | 2***} | Крышка | |
| 9 | 3***} | Болт ISО 4017 М5Х10-5.6-А4G | |
| 10 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 11 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 12 | 4***} | Отопитель | |
| 13 | 2***} | Прокладка | |
| 14 | 2***} | Вентилятор | |
| 15 | 3***} | Болт ISО 4017 М6Х12-5.8-А4G | |
| 16 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 17 | 2***} | Пластинка | |
| 18 | 2***} | Лента зажимная | |
| 19 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 20 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 21 | 2***} | Картер | |
| 22 | 3***} | Болт ISО 4017 М5Х12-5.6-А4G | |
| 23 | Э***. | Электродвигатель ТЕ 1498. | |
| 24 | 2***} | Картер | |
| 25 | 2***} | Пружина | |
| 26 | 2***} | Шестерня | |
| 27 | 3***} | Болт ISО 1207 М3Х10-5.8-А4G | |
| 28 | 3***} | Гайка ISО 4932 М3-5-А4G | |
| 29 | Ш***2 | Шайба пружинная 3 СSN 02 | |
| 30 | К***7 | Кольцо уплотнительное 22Х27 | |
| 31 | 4***} | Шланг 16Х1200-1111 SМЕS 44415 | |
| 31 | Ш***S | Шланг 16Х1200-1111 SМЕS | |
| 32 | 2***} | Ввод | |
| 33 | 2***} | Скоба | |
| 34 | 2***} | Канал распределительный | |
| 35 | 2***} | Рычаг | |
| 36 | 2***} | Тяга соединительная | |
| 37 | П***О | Палец ISО | |
| 38 | 3***} | Шплинт 1.6Х16 СSN 02 1781.05 | |
| 39 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 40 | Ш***0 | Шланг соединительный D 65. 300 | |
| 41 | Ш***0 | Шланг соединительный D 65. 90 | |
| 42 | 2***} | Шланг D 65. 400 ММ | |
| 43 | 2***} | Шланг D 36. 210 ММ | |
| 44 | Ш***0 | Шланг соединительный D 65. 550 | |
| 45 | 2***} | Штуцер | |
| 46 | 3***} | Конденсатор ТС 727-М47 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
