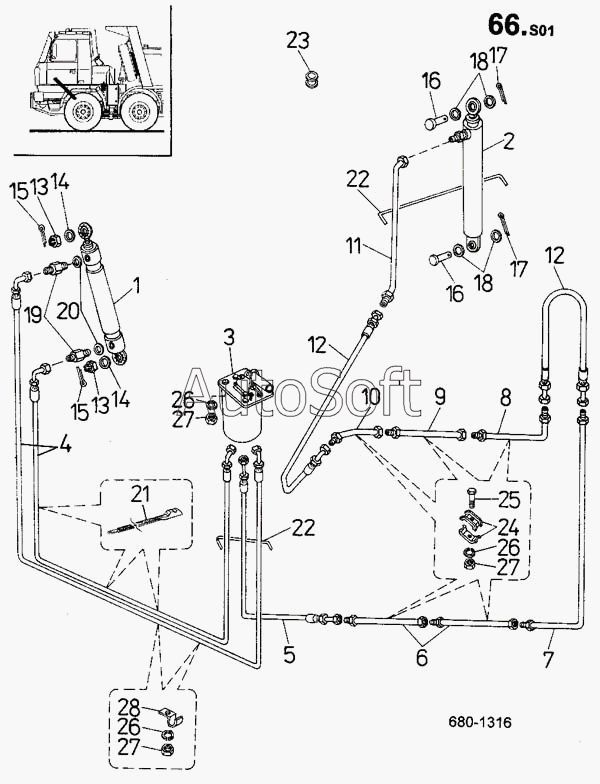

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Откидывание кабины (680)
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц***М | Цилиндр гидравлический НМ | |
| 2 | Ц***М | Цилиндр гидравлический НМ | |
| 3 | А***й | Агрегат гидравлический | |
| 4 | 2***} | Шланг | |
| 5 | 2***} | Шланг | |
| 6 | 2***} | Трубопровод | |
| 7 | 2***} | Трубопровод | |
| 8 | 2***} | Трубопровод | |
| 9 | 2***} | Трубопровод | |
| 10 | 2***} | Трубопровод | |
| 11 | 2***} | Трубопровод | |
| 12 | Ш***я | Шланг высокого давления | |
| 13 | 3***} | Гайка М18Х1.5 СSN 02 1412.55 | |
| 14 | 2***} | Шайба | |
| 15 | 3***} | Шплинт 4Х36 СSN 02 1781.05 | |
| 16 | 3***} | Палец ISО 2341-В-16Х50Х45-SТ-FЕ/Z | |
| 17 | 3***} | Шплинт 4Х25 СSN 02 1781.05 | |
| 18 | 3***} | Шайба 17 СSN 02 1702.15 | |
| 19 | 2***} | Клапан | |
| 20 | К***N | Кольцо уплотнительное 22Х27 СSN | |
| 21 | 5***} | Скоба 4.0Х200 D 5055 | |
| 22 | 4***} | Хомут 5455 360Х9 ТSL-140-1 | |
| 23 | 2***} | Заглушка | |
| 24 | 2***} | Держатель трубок 50Х30 | |
| 25 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 26 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 27 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 28 | 2***} | Скоба кабельная |
